Ver­stär­ker anschlie­ßen: So sorgst du für sat­ten Sound

Der Verstärker ist das wichtigste Gerät deines Hi-Fi-Systems: Ohne ihn hörst du keinen Ton aus den Lautsprechern.

Ges­tern hast du dei­ne alten Schall­plat­ten, den Plat­ten­spie­ler und dei­nen Ver­stär­ker aus dem Kel­ler geholt. Du freust dich dar­auf, die Hits dei­ner Teen­ager-Zeit auf­zu­le­gen – mit rich­tig gutem Sound. Aber wie ging das noch mal? Wie schließt du jetzt Laut­spre­cher, Plat­ten­spie­ler und dei­nen CD-Play­er an das Gerät an? UPDATED erklärt dir in die­sem Rat­ge­ber, wor­auf du ach­ten soll­test – auch, wenn du dir einen neu­en Ver­stär­ker holen willst.

Was ist ein Ver­stär­ker und wofür brau­che ich ihn?

Jedes Sound­sys­tem braucht einen Ste­reo- bzw. Hi-Fi-Ver­stär­ker, ansons­ten wirst du nichts hören.

Er ist das Herz­stück dei­ner Anla­ge: An ihn schließt du exter­ne Gerä­te wie einen CD-Play­er oder einen Plat­ten­spie­ler an, soge­nann­te Zuspie­ler. Der Ver­stär­ker berei­tet deren Aus­gangs­si­gna­le auf und ver­stärkt sie so, dass die Laut­spre­cher sie wie­der­ge­ben können.

Gleich­zei­tig hat der Ver­stär­ker eine Kon­troll­funk­ti­on: Du regu­lierst die Laut­stär­ke, den Bass und die Höhen und schal­test zwi­schen den ein­zel­nen Zuspie­lern hin und her.

Ver­stär­ker wer­den häu­fig auch Voll­ver­stär­ker genannt. Das heißt, dass sie einen Vor­ver­stär­ker und einen End­ver­stär­ker in einem Gehäu­se ent­hal­ten. Die­se haben unter­schied­li­che Aufgaben:

  • Der Vor­ver­stär­ker ist für die Auf­be­rei­tung der Ein­gangs­si­gna­le zustän­dig. Außer­dem sorgt er für die Steue­rung der Lautstärke.
  • Der End­ver­stär­ker erhöht die Span­nung, die für den Betrieb der Laut­spre­cher not­wen­dig ist. Die­se wer­den meist pas­siv betrie­ben, haben also kei­nen eige­nen Verstärker.
Pas­send dazu
Jetzt kaufen

Dei­ne Audio­an­la­ge kann immer nur so gut sein wie der Ver­stär­ker: Besitzt du einen hoch­wer­ti­gen Plat­ten­spie­ler und leis­tungs­star­ke Laut­spre­cher, aber einen mit­tel­mä­ßi­gen Ver­stär­ker, wird die Klang­qua­li­tät der abge­spiel­ten Musik nicht über­ra­gend sein.

Ver­stär­ker kön­nen auf zwei Arten gebaut sein: Man unter­schei­det zwi­schen Röh­ren­ver­stär­kern und Transistorverstärkern.

Die Röh­ren­tech­no­lo­gie ist älter und hat Nach­tei­le. Sie ver­braucht mehr Ener­gie und die Gerä­te sind grö­ßer. Des­halb haben sich Tran­sis­tor­mo­del­le weit­ge­hend durchgesetzt.

Pas­send dazu
Jetzt kaufen

Der Unter­schied zwi­schen Ver­stär­ker, Recei­ver und Endstufe

Es gibt ver­schie­de­ne Arten von Ver­stär­kern, die jeweils unter­schied­li­che Funk­tio­nen haben:

  • Ein Ver­stär­ker oder Voll­ver­stär­ker ver­bin­det Zuspie­ler (etwa CD-Play­er) und Lautsprecher.
  • Vor­stu­fe und End­stu­fe sind zwei ein­zel­ne Gerä­te, die zusam­men die Funk­ti­on eines Voll­ver­stär­kers über­neh­men: Die Vor­stu­fe ver­wal­tet die Zuspie­ler, die End­stu­fe ver­stärkt das Signal für die Lautsprecher.
  • Ein Recei­ver ist ein Ver­stär­ker mit ein­ge­bau­tem Tuner, er kann also Radio­sen­der empfangen.
  • Ein AV-Recei­ver oder Audio-Video-Recei­ver ist eine Kom­bi­na­ti­on aus Audio-Ver­stär­ker und Recei­ver. Das Gerät kann Audio- und Video­si­gna­le ver­ar­bei­ten, zum Bei­spiel von Blu-ray-Play­ern oder Spie­le­kon­so­len. Außer­dem kannst du AV-Recei­ver häu­fig ins WLAN ein­bin­den oder über Blue­tooth Gerä­te anschließen.

Das zeich­net einen guten Ver­stär­ker aus

Was macht eigent­lich einen guten Ver­stär­ker aus? Wel­che Rol­le spie­len Leis­tung, Impe­danz und Wir­kungs­grad? Und was bedeu­ten die Begrif­fe überhaupt?

Aus­gangs­leis­tung

Die Aus­gangs­leis­tung eines Ver­stär­kers wird in Watt ange­ge­ben. Sie liegt im Heim­be­reich meist zwi­schen 50 und 150 Watt pro Kanal. Mehr Leis­tung heißt aber nicht unbe­dingt, dass der Klang bes­ser ist oder dass du lau­ter Musik hören kannst. Das hängt von den ver­wen­de­ten Laut­spre­chern ab.

Die Her­stel­ler geben bei Ver­stär­kern ver­schie­de­ne Wer­te zur Leis­tung an, zum Bei­spiel Musik- oder Maxi­mal­leis­tung (PMPO, Peak Music Power Out) oder RMS-Leis­tung (Sinus- oder Nenn­leis­tung). Letz­te­res ist die aus­sa­ge­kräf­tigs­te Anga­be: Sie steht für die maxi­mal mög­li­che Leis­tung, die ein Ver­stär­ker abge­ben kann, ohne dass der Klang ver­zerrt wird.

Wie viel Leis­tung du brauchst, hängt unter ande­rem vom Wir­kungs­grad und von der Impe­danz der ange­schlos­se­nen Laut­spre­cher ab. Dazu mehr im Folgenden.

Pas­send dazu
Jetzt kaufen

Kenn­schall­druck oder Wirkungsgrad

Der Kenn­schall­druck eines Laut­spre­chers gibt an, wie groß sein Schall­druck in einem Meter Ent­fer­nung ist, wenn er mit einer Leis­tung von einem Watt betrie­ben wird – also wie laut ein Laut­spre­cher unter die­sen Bedin­gun­gen ist. Der Kenn­schall­druck wird in Dezi­bel pro Watt­me­ter (dB/W/m) ange­ge­ben. Vie­le Laut­spre­cher­her­stel­ler bezeich­nen den Kenn­schall­druck fälsch­li­cher­wei­se als Wir­kungs­grad: Das stimmt so nicht.

Bei den meis­ten Laut­spre­chern liegt der Kenn­schall­druck bei ca. 85 dB/W/m. Das ist für die meis­ten Heim­an­wen­dun­gen ausreichend.

Impe­danz

Die Impe­danz bezeich­net den Wider­stand, den Laut­spre­cher dem Ver­stär­ker ent­ge­gen­set­zen. Meist beträgt er 4 oder 8 Ohm. Sie soll­te bei Boxen und Ver­stär­kern unbe­dingt auf­ein­an­der abge­stimmt sein. Bei eini­gen Ver­stär­ker-Model­len kannst du zwi­schen bei­den Impe­dan­zen umschal­ten – jedoch nur bei aus­ge­schal­te­tem Gerät.

Außer­dem gilt: Wer­den meh­re­re Laut­spre­cher par­al­lel betrie­ben, sinkt die Impe­danz pro ver­bau­tem Laut­spre­cher um die Hälf­te. Soll­test du nicht sicher sein, ob dei­ne Laut­spre­cher und dein Ver­stär­ker zusam­men­pas­sen, lass dich von einem Fach­mann beraten.

Tipp: Wenn dei­ne Laut­spre­cher­box einen Kenn­schall­druck von 85 dB/W/m oder mehr und eine Impe­danz von 4 Ohm oder mehr auf­weist, passt sie zu den meis­ten han­dels­üb­li­chen Verstärkern.

Ein- und Aus­gän­ge des Verstärkers

Wich­tig ist bei der Aus­wahl des Ver­stär­kers außer­dem, wel­che Ein- und Aus­gän­ge er hat:

  • Wel­che Ein­gän­ge du brauchst, hängt davon ab, wel­che Gerä­te du mit dem Ver­stär­ker ver­bin­den willst – etwa CD-Play­er, Plat­ten­spie­ler oder exter­nen Tuner. Hast du zum Bei­spiel einen Plat­ten­spie­ler, benö­tigst du einen Pho­no-Ein­gang. An einen AV-Recei­ver kannst du zusätz­lich Gerä­te mit digi­ta­lem Aus­gang anschlie­ßen, sie haben unter ande­rem HDMI-Eingänge.
  • Zu den Aus­gän­gen gehö­ren die Laut­spre­cher­an­schlüs­se. Möch­test du zusätz­lich einen Sub­woo­fer anschlie­ßen, braucht der Ver­stär­ker eine pas­sen­de Buch­se. Zum Stan­dard gehört die Mög­lich­keit, einen Kopf­hö­rer mit dem Ver­stär­ker zu ver­bin­den. AV-Recei­ver haben außer­dem HDMI-Aus­gän­ge, über die du zum Bei­spiel das Bild einer ange­schlos­se­nen Spie­le­kon­so­le an den Fern­se­her überträgst.
Pas­send dazu
Jetzt kaufen

So schließt du dei­nen Ver­stär­ker an

An wel­chen Anschluss kommt wel­ches Kabel und wie geht das mit den Laut­spre­chern? All das liest du im Folgenden.

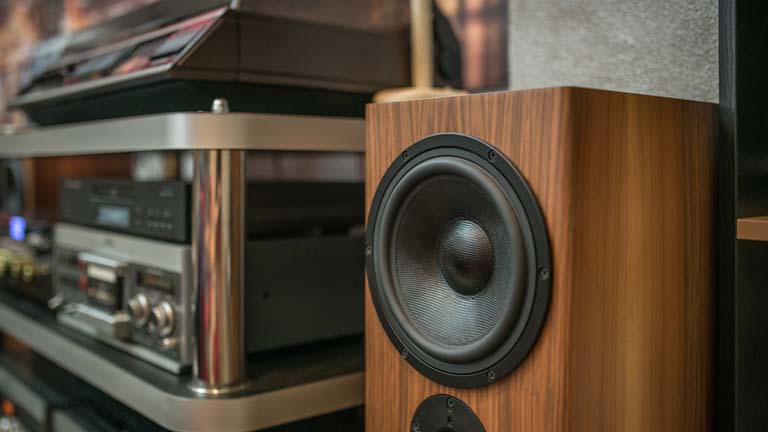

Laut­spre­cher

Dei­ne Laut­spre­cher schließt du an die Aus­gän­ge an, die mit Spea­k­ers oder Out gekenn­zeich­net sind.

  • Pas­si­ve Laut­spre­cher wer­den je nach Ver­stär­ker und Boxen ent­we­der mit einem Cinch-Kabel oder mit spe­zi­el­len Laut­spre­cher­ka­beln ange­schlos­sen. Die Cinch-Kabel steckst du ein­fach ein, die Laut­spre­cher­ka­bel wer­den an einer Klem­me oder Schrau­be befes­tigst. Ach­te dar­auf, die Kabel jeweils rich­tig zuzu­ord­nen: Schwarz auf Schwarz und Rot auf Rot bzw. Weiß auf Weiß. Fin­dest du kei­ne Far­ben an den Ein­gän­gen, son­dern ein Plus- und ein Minus-Zei­chen? Dann gehört Rot zur Plus-Buch­se und Schwarz zur Minus-Buchse.
  • Sur­round-Laut­spre­cher ver­bin­dest du mit den ent­spre­chend gekenn­zeich­ne­ten Buch­sen am Ver­stär­ker – also die Cen­ter-Box an den Ein­gang Cen­ter usw.
  • Akti­ve Laut­spre­cher, die einen Ver­stär­ker inte­griert haben, benö­ti­gen XLR-Kabel.

Ach­te beim Anschlie­ßen jeder Laut­spre­cher­box auf die rich­ti­ge Sei­te: Das Kabel des Laut­spre­chers, der links neben dem Ver­stär­ker steht, gehört in die Buch­se, die mit links, left oder L beschrif­tet ist. Ent­schei­dend ist immer die Per­spek­ti­ve des Hörers.

Ande­re Zuspie­ler anschließen

Bei den meis­ten Ver­stär­kern fin­dest du einen Anschluss­be­reich, der mit In gekenn­zeich­net ist. Dort befin­den sich die Ein­gän­ge für alle Zuspie­ler wie CD-Play­er, Plat­ten­spie­ler und mehr.

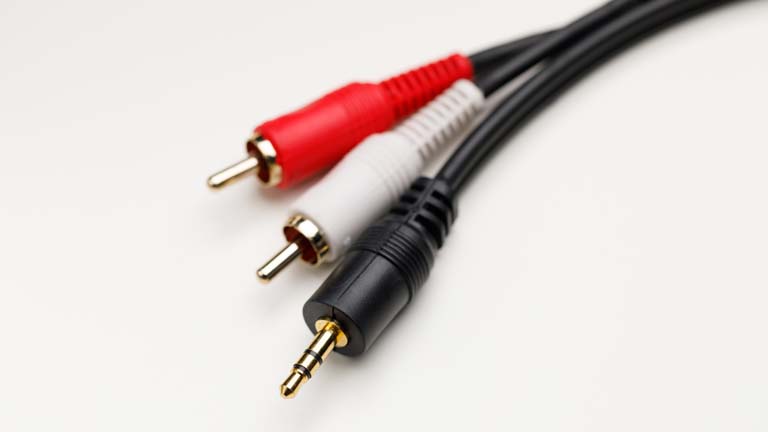

  • CD-Play­er: Einen CD-Play­er schließt du an einen der AUX-Ein­gän­ge des Ver­stär­kers an. Oft gibt es einen Anschluss, der mit CD beschrif­tet ist. In der Regel han­delt es sich ent­we­der um einen Klin­ken- oder einen Cinch-Anschluss. Wel­ches Kabel du brauchst, hängt von den Anschlüs­sen dei­nes CD-Play­ers und Ver­stär­kers ab. Gege­be­nen­falls brauchst du ein Cinch-auf-Klinke-Adapterkabel.
  • Tuner: Für einen Tuner gilt das­sel­be wie für einen CD-Play­er. Häu­fig gibt es einen mit Tuner beschrif­te­ten Ein­gang am Ver­stär­ker. Ob du ein Cinch- oder Klin­ken­ka­bel brauchst, hängt von den Anschlüs­sen an bei­den Gerä­ten ab.
  • Plat­ten­spie­ler: Besitzt dein Plat­ten­spie­ler einen inte­grier­ten Vor­ver­stär­ker, schließt du ihn an den Pho­no-Ein­gang an. Wenn nicht, musst du einen exter­nen Pho­no-Vor­ver­stär­ker dazwi­schen­schal­ten. Mehr dazu liest du im UPDATED-Rat­ge­ber Plat­ten­spie­ler anschlie­ßen: Mit und ohne Pho­no.
  • Spie­le­kon­so­len, Blu-ray-Play­er und Co.: An die digi­ta­len Ein­gän­ge eines AV-Recei­vers schließt du Gerä­te mit digi­ta­lem Aus­gangs­si­gnal an. Meist besit­zen AV-Recei­ver meh­re­re HDMI-Ein­gän­ge, an die du ent­spre­chend der Bezeich­nun­gen Spiel­kon­so­le oder Blu-ray-Play­er anschließt. Die Kabel über­tra­gen Bild- und Ton­si­gna­le – aller­dings nur, wenn die HDMI-Schnitt­stel­le das ermög­licht. Ansons­ten über­trägst du das Ton­si­gnal mit einem zusätz­li­chen opti­schen Kabel wie TOSLINK.
Pas­send dazu

Tipp: Die AUX-Ein­gän­ge eines Ver­stär­kers unter­schei­den sich trotz ihrer teils unter­schied­li­chen Beschrif­tung kaum. Das heißt, du kannst einen CD-Play­er auch unter­and­e­rem an einen mit Tuner gekenn­zeich­ne­ten Ein­gang anschlie­ßen. Ledig­lich der Pho­no-Ein­gang ist aus­schließ­lich für Plat­ten­spie­ler ausgelegt.

Guter Sound mit dem rich­ti­gen Verstärker

Ein Ver­stär­ker ist die Zen­tra­le dei­nes Sound­sys­tems. Du schließt an das Gerät sowohl exter­ne Zuspie­ler, wie zum Bei­spiel Plat­ten­spie­ler oder CD-Play­er, als auch die Laut­spre­cher an. Ver­schie­de­ne Model­le brin­gen unter­schied­li­che Ein­gän­ge für exter­ne Kom­po­nen­ten mit. Es ist wich­tig, dass Ver­stär­ker und Laut­spre­cher zusam­men­pas­sen, vor allem, was Impe­danz und Kenn­schall­druck angeht. Über den Ver­stär­ker schal­test du zwi­schen den ein­zel­nen Zuspie­lern hin und her und regelst die Laut­stär­ke. Ver­stär­ker für das Heim­ki­no hei­ßen AV-Recei­ver, sie ver­tei­len und emp­fan­gen Ton- und Bildsignale.
