XLR-Kabel

Für die zuverlässige Übertragung von Audiosignalen sind XLR-Kabel in der Tontechnik Standard. Mit ihren hochwertigen dreipoligen Steckern sorgen sie für eine rausch- und knackfreie Signalqualität.

Inhaltsverzeichnis

> Was sind XLR-Kabel und wofür kann ich sie verwenden?
> Welche Ausstattungsmerkmale sind bei XLR-Kabeln wichtig?
> Wie schließe ich XLR-Kabel an? 9 Tipps für das richtige Set-up

Was sind XLR-Kabel und wofür kann ich sie verwenden?

• XLR-Kabel sind spezielle Audiokabel für den professionellen Einsatz, etwa in der Bühnentechnik. Sie sind der Standard für die Verbindung von Mikrofonen mit Mischpulten oder Audio-Interfaces.

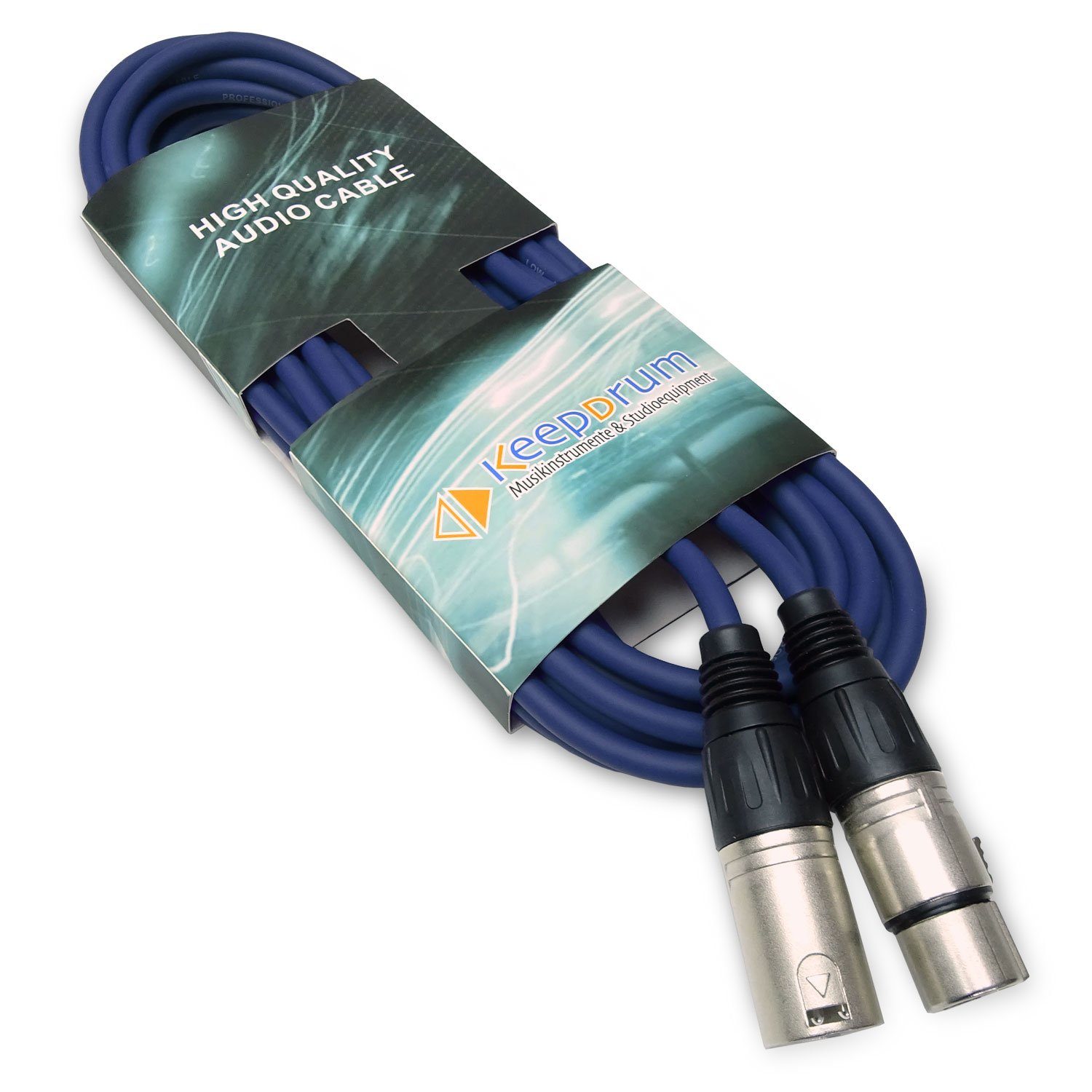

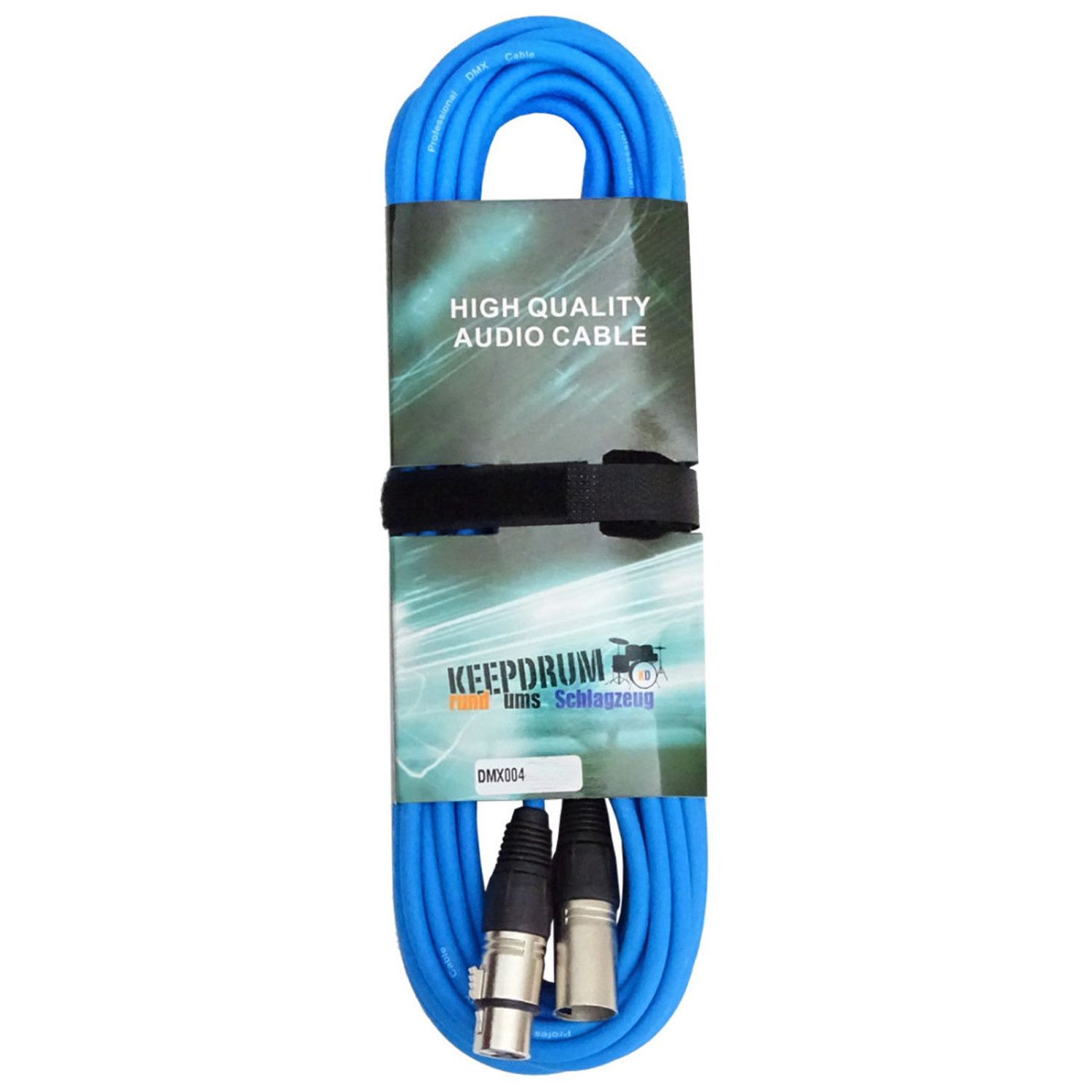

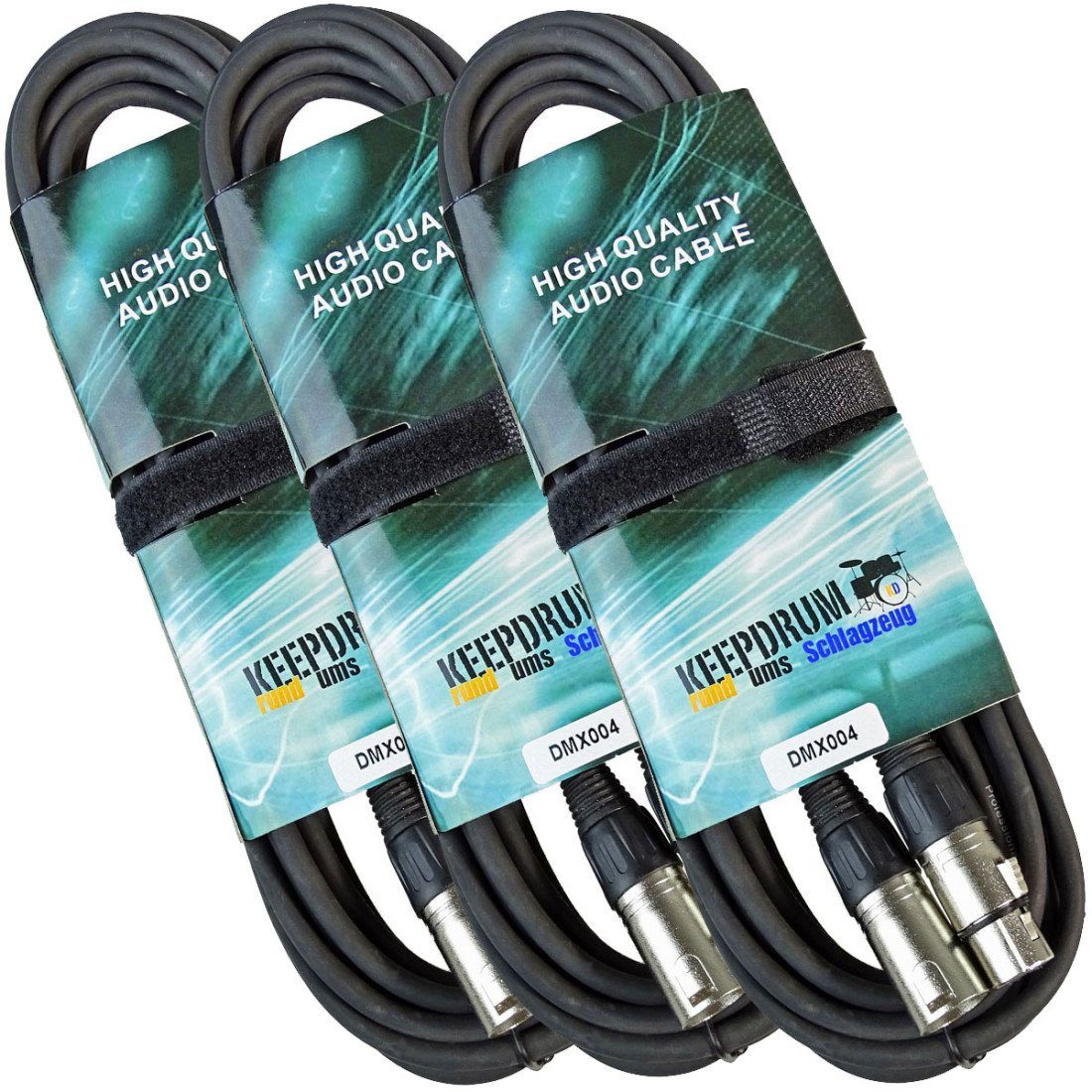

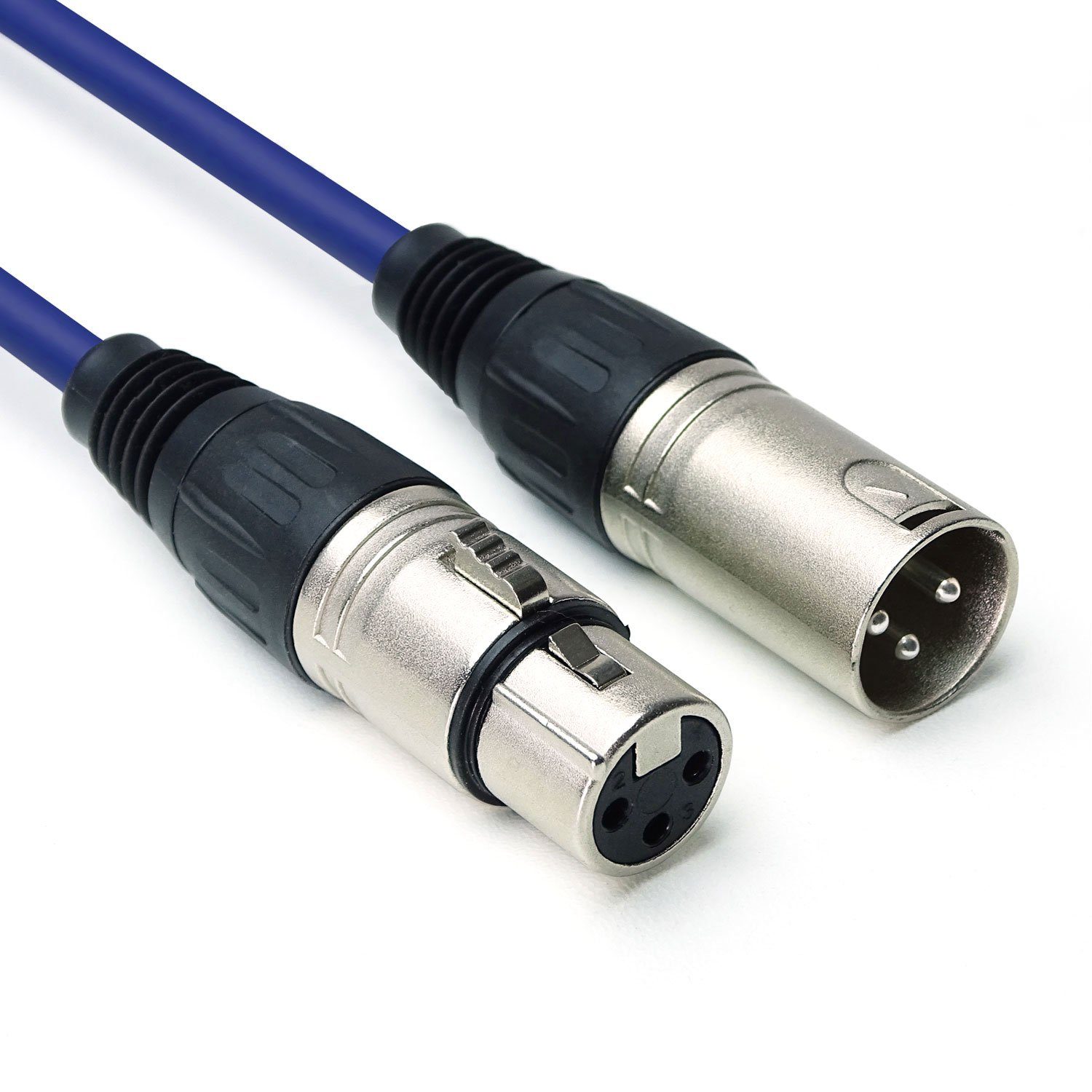

• Auch für Lautsprecher, Verstärker und DMX-Lichtsteuerungen kommen XLR-Verbindungen zum Einsatz.
• Das Multimedia-Zubehör hat drei Pole: zwei für das Signal (positiv und negativ) und einen für die Erdung. Das sorgt für eine symmetrische Signalübertragung in zwei phasenverschobenen Leitungen.
• Erreicht das Signal den Empfänger, wird die Phase eines der Signale umgekehrt: Das minimiert Störungen und Rauschen. XLR-Kabel liefern so eine klare, verlustfreie Tonqualität.

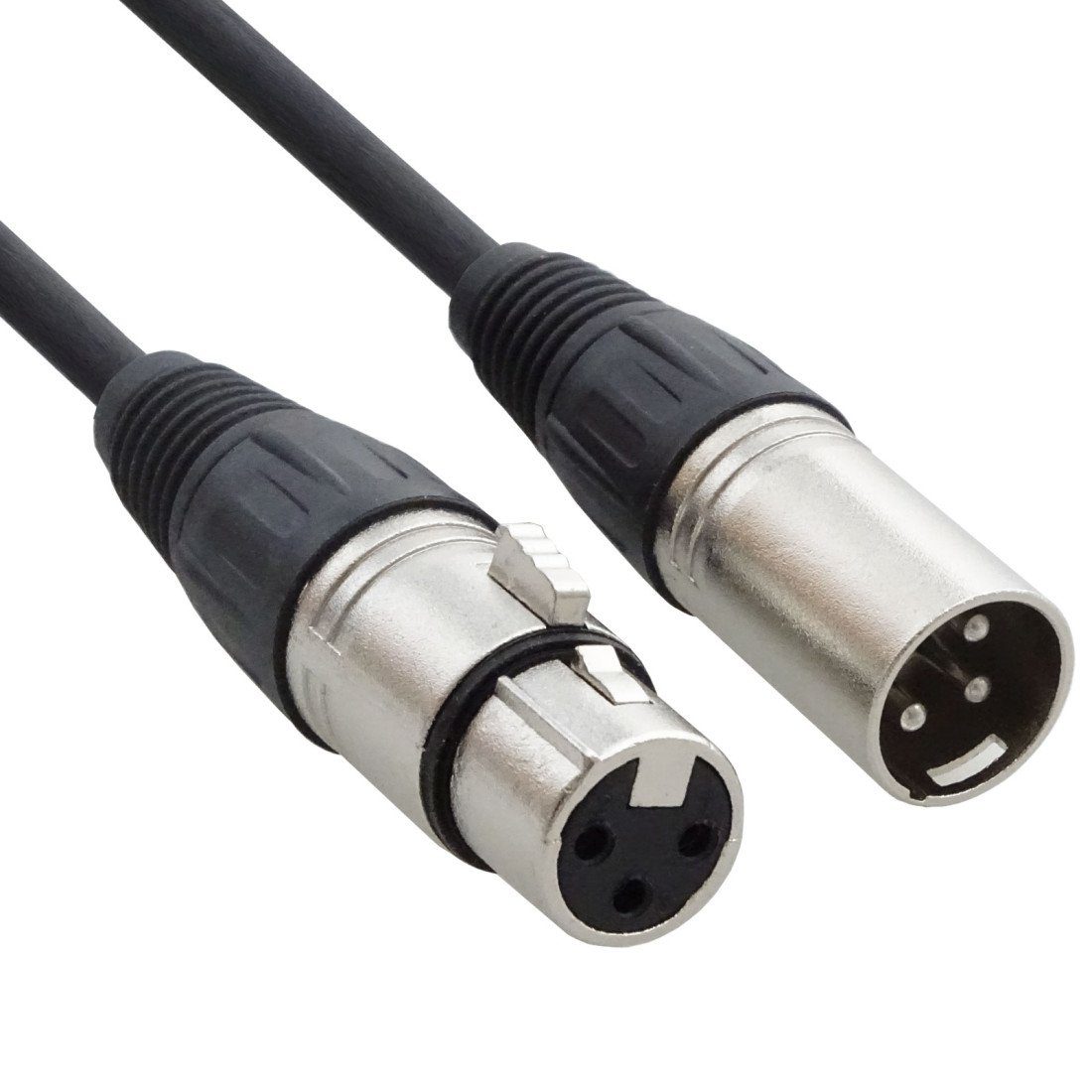

• Dank eines Verriegelungsmechanismus bilden die robusten Kabel feste Steckverbindungen. Bei Liveübertragungen stellt dies ein unterbrechungsfreies Audiosignal sicher – auch über längere Distanzen.

Welche Ausstattungsmerkmale sind bei XLR-Kabeln wichtig?

Kabellänge

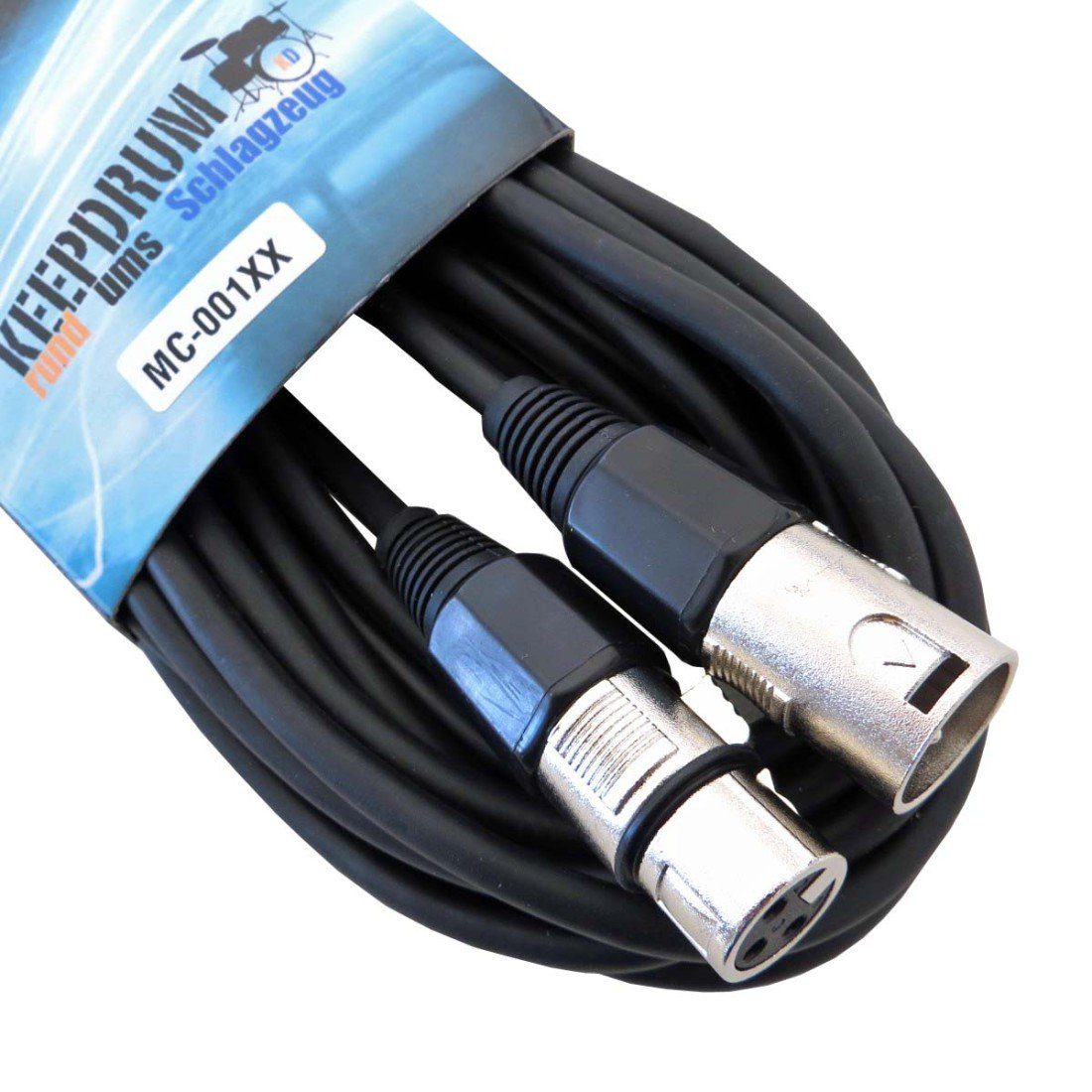

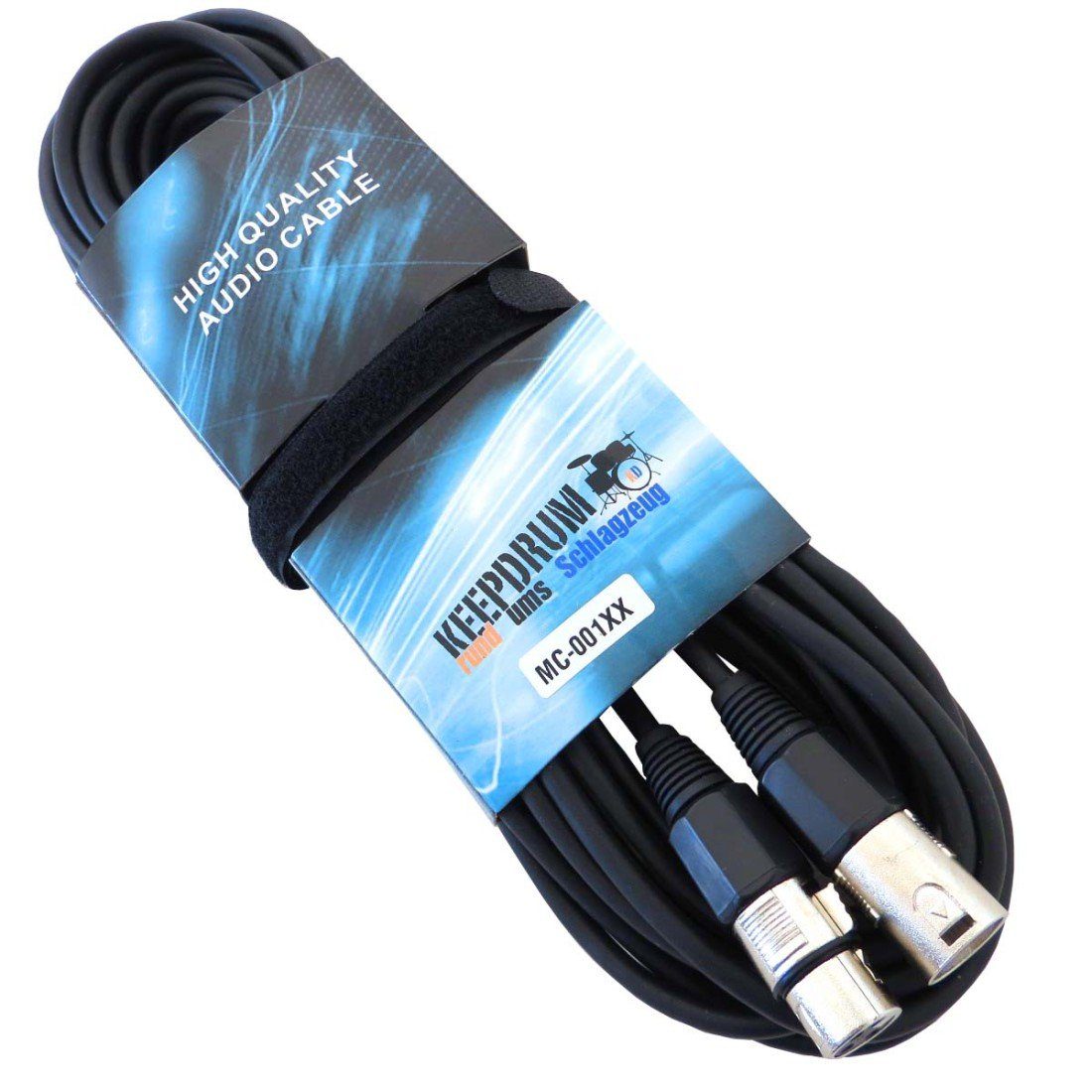

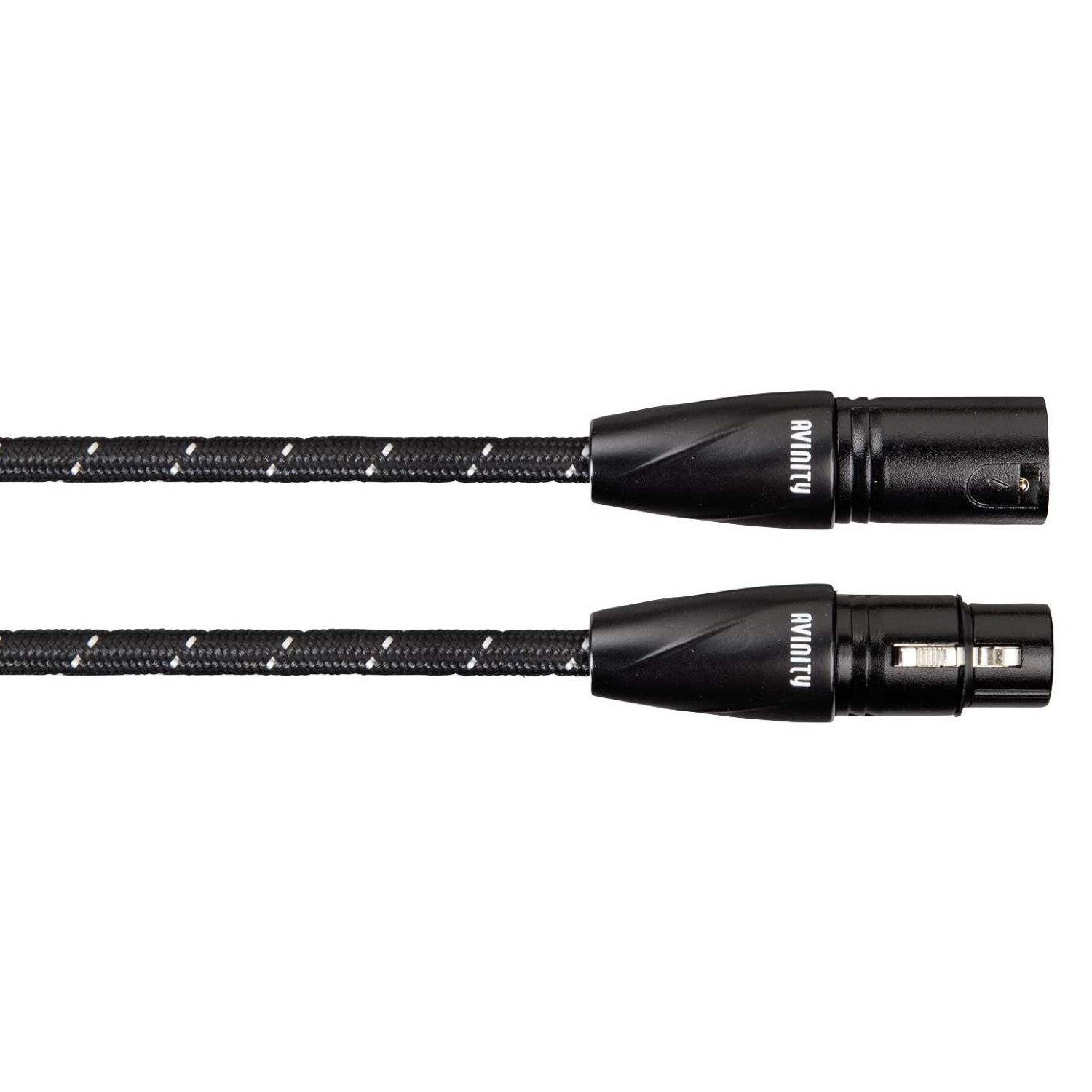

Die richtige Kabellänge sorgt für eine saubere und ordentliche Installation. Kurze XLR-Patch-Kabel mit etwa 0,5 m Länge sind genau richtig für die Verbindung von Geräten in unmittelbarer Nähe, etwa um im Studio Mikrofone mit einem nahen Audio-Interface zu verbinden. Lange Varianten von 10 m und mehr eignen sich für den Anschluss über weite Distanzen. Im Bühnen-Set-up kannst du beispielsweise Mikros oder Musikinstrumente mit dem Mischpult im hinteren Bereich koppeln.

Material

XLR-Kabel aus sauerstofffreiem Kupfer (OFC) sind sehr gut leitfähig und bieten eine hervorragende Signalqualität. Sie sind die ideale Wahl für professionelle Aufnahmen im Studio. Robuste Ummantelungen aus PVC, Nylon oder Gummi schützen die Leiter vor physischen Beschädigungen und erhöhen die Lebensdauer.

Abschirmung

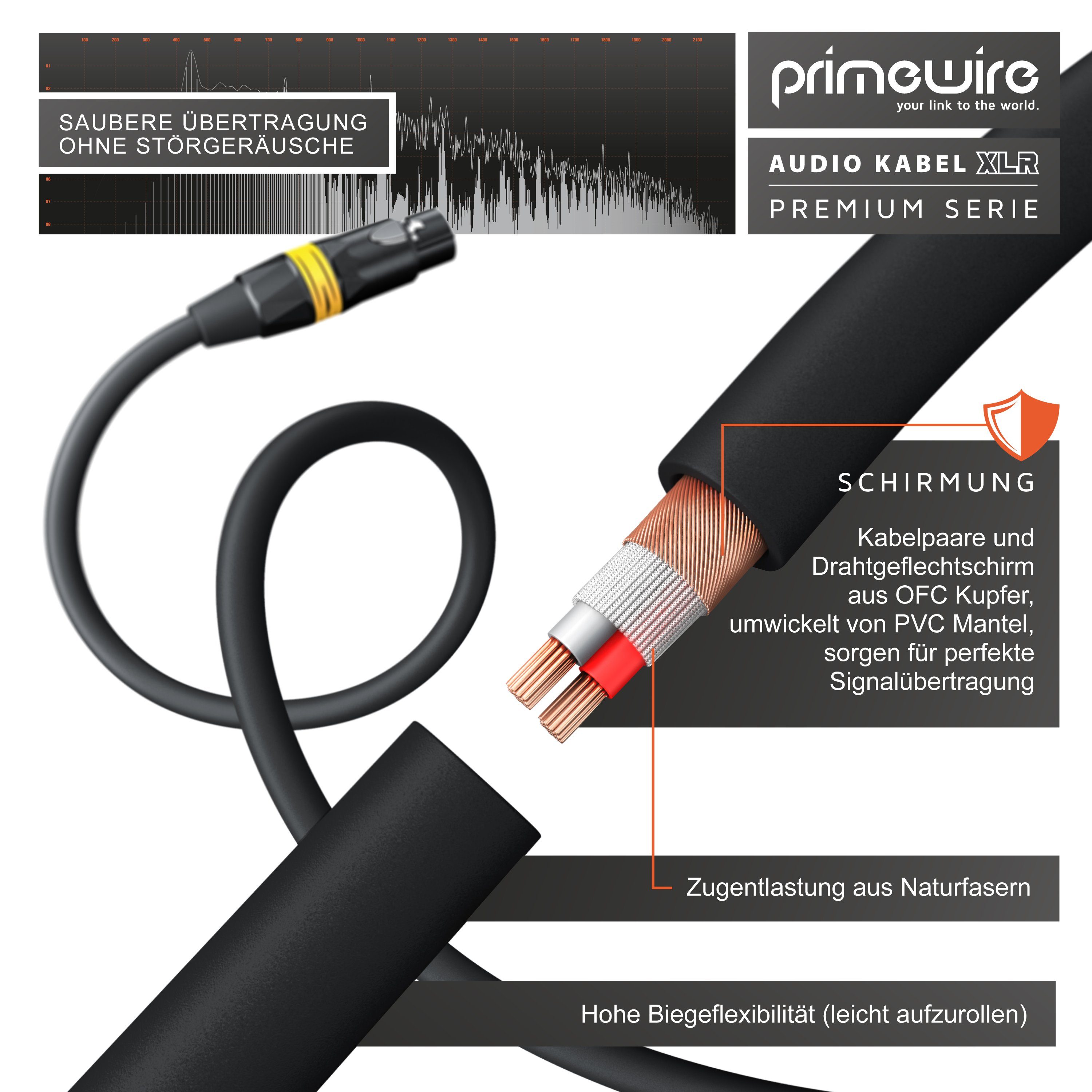

Eine solide Abschirmung stellt sicher, dass das Audiosignal vor elektromagnetischen Interferenzen (EMI) und Hochfrequenzstörungen geschützt ist. Insbesondere in Umgebungen mit vielen elektronischen Geräten solltest du darauf achten, dass das XLR-Kabel gut abgeschirmt ist. Geflochtenes Kupfer ist sehr effektiv, robust und flexibel. Aluminiumfolie schirmt vor allem hohe Frequenzen ab, ist jedoch weniger biegsam. Wendel- oder Spiralabschirmungen sind gegen EMI wirksam. Eine Kombination aus allen drei Varianten bietet den höchsten Wirkungsgrad.

Steckerqualität

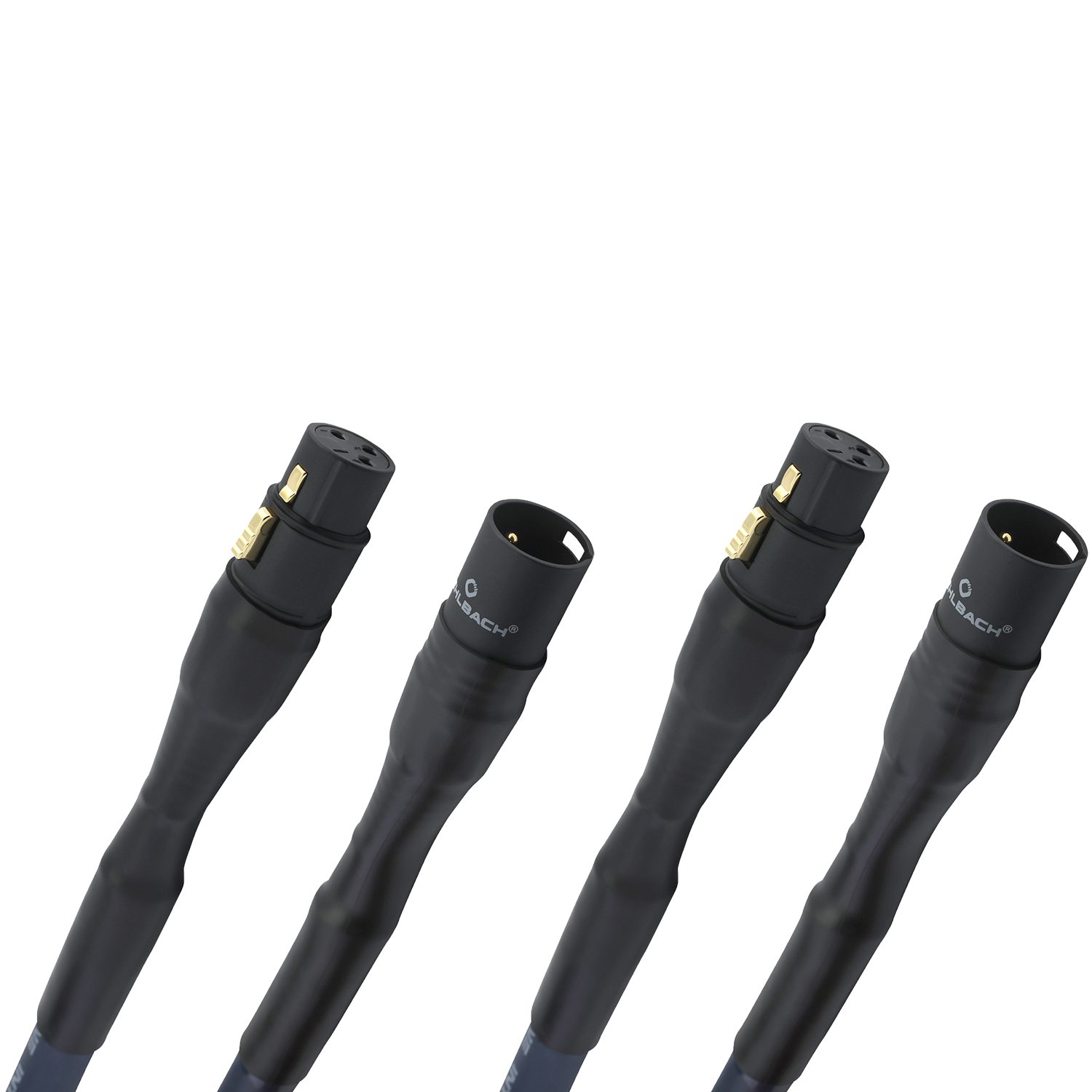

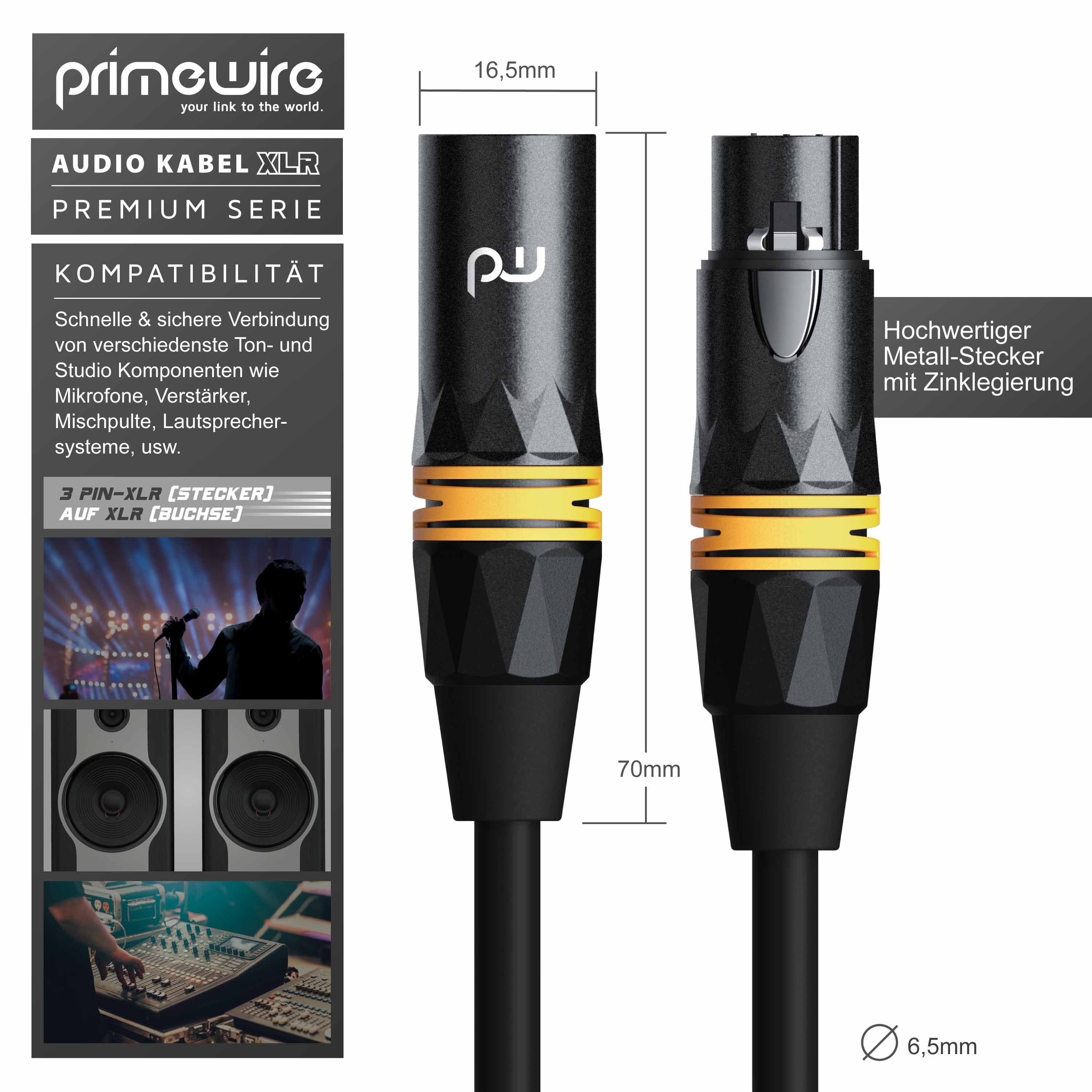

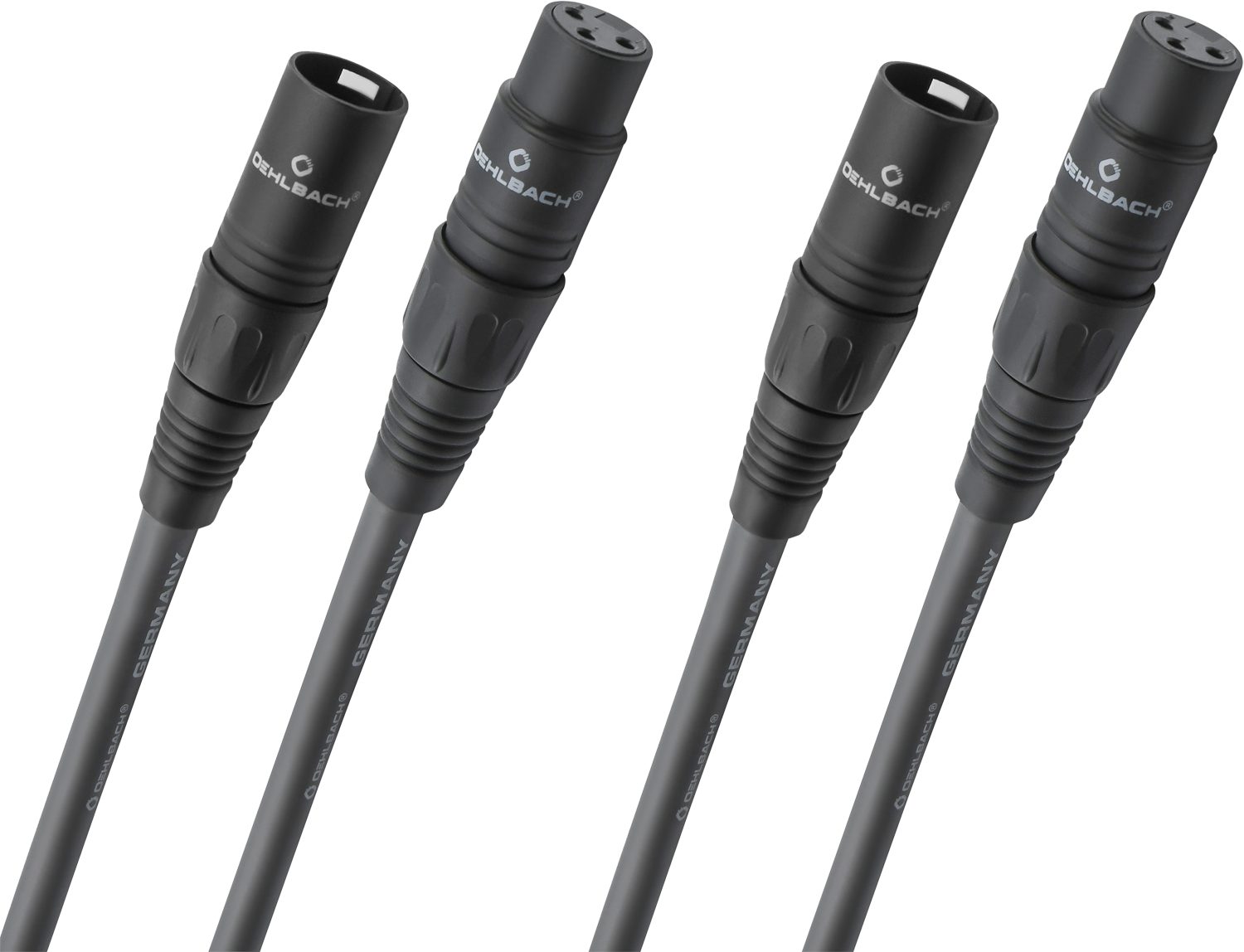

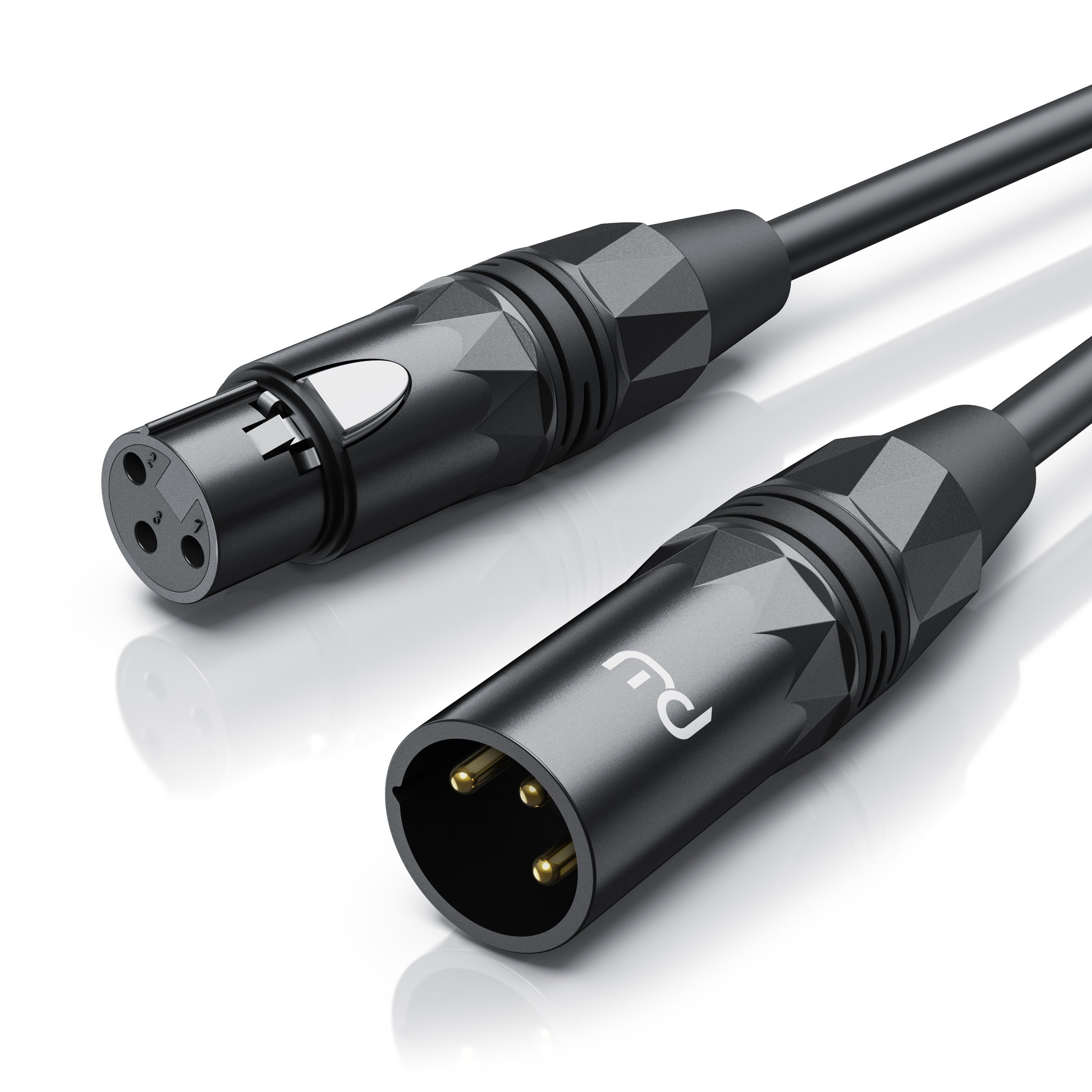

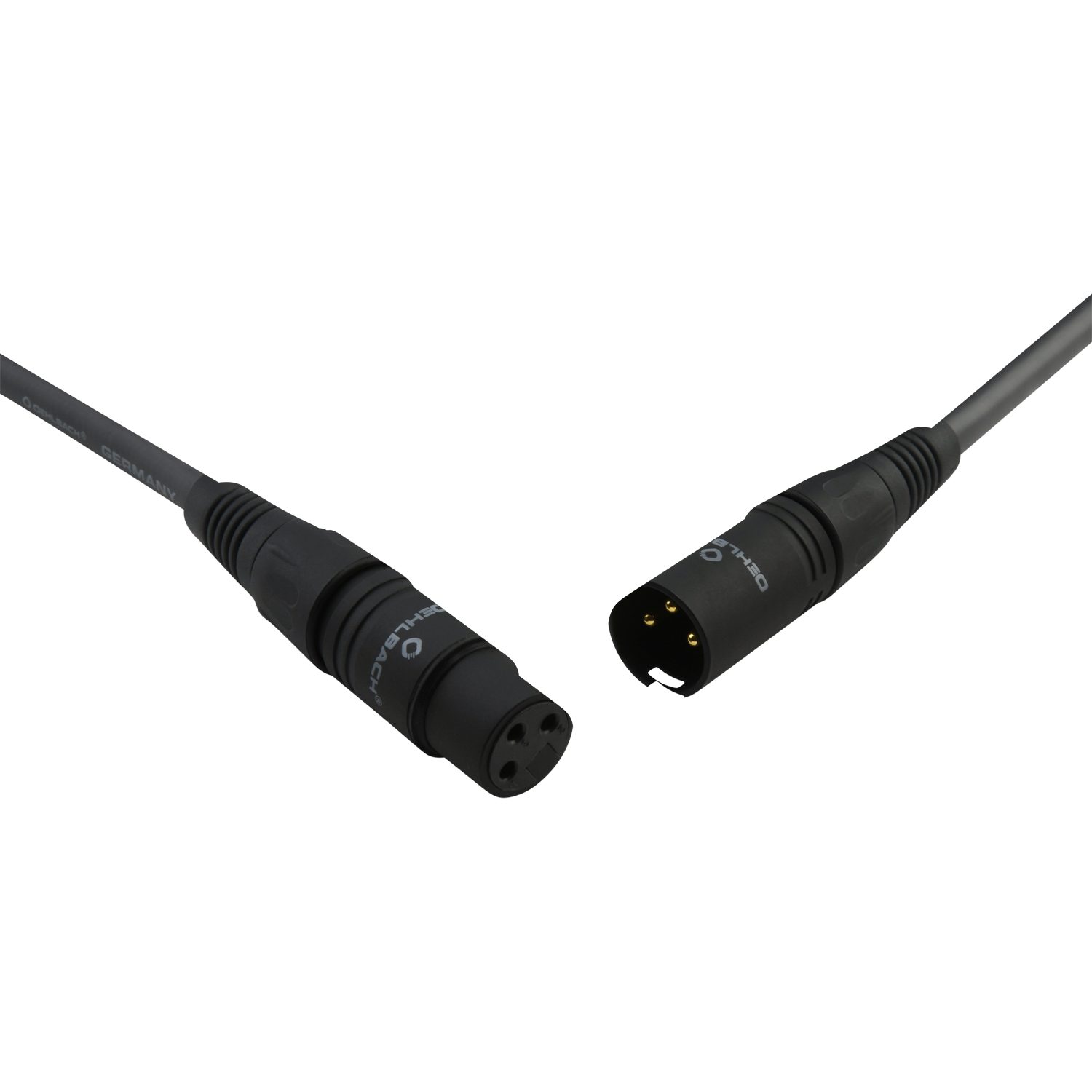

XLR-Kabel mit vergoldeten Vollmetallanschlüssen gewährleisten eine hundertprozentige Kontaktsicherheit. Die dünne Goldschicht ist optimal leitfähig und korrosionsbeständig: Sie hält auch hoher Luftfeuchtigkeit stand, was im Außenbereich vorteilhaft ist. Ein widerstandsfähiges Gehäuse aus hochfestem Kunststoff schützt die Komponenten im Stecker zusätzlich. Ein automatischer Verriegelungsmechanismus erleichtert die Handhabung, wenn du das Kabel etwa bei mobilen Set-ups und Live-Performances häufig ein- und aussteckst.

Kabeldurchmesser

Dünnere Modelle mit 4 bis 5 mm Leiterdurchmesser sind für kürzere Entfernungen im Studio geeignet. XLR-Kabel mit 6 bis 8 mm Durchmesser bieten eine bessere Signalübertragung und weniger Verluste: Sie sind für längere Distanzen und den mobilen Einsatz ideal.

Klinkenanschluss

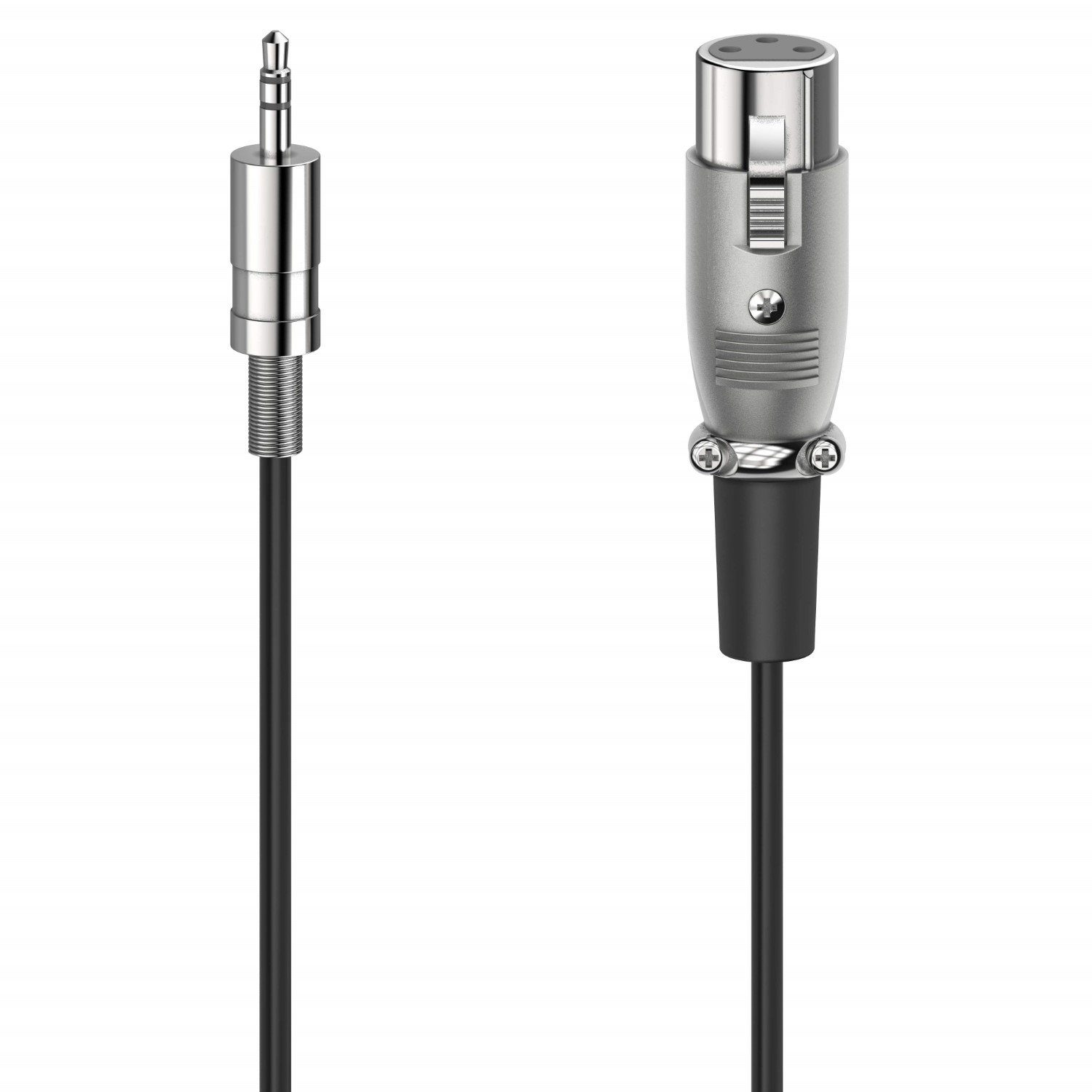

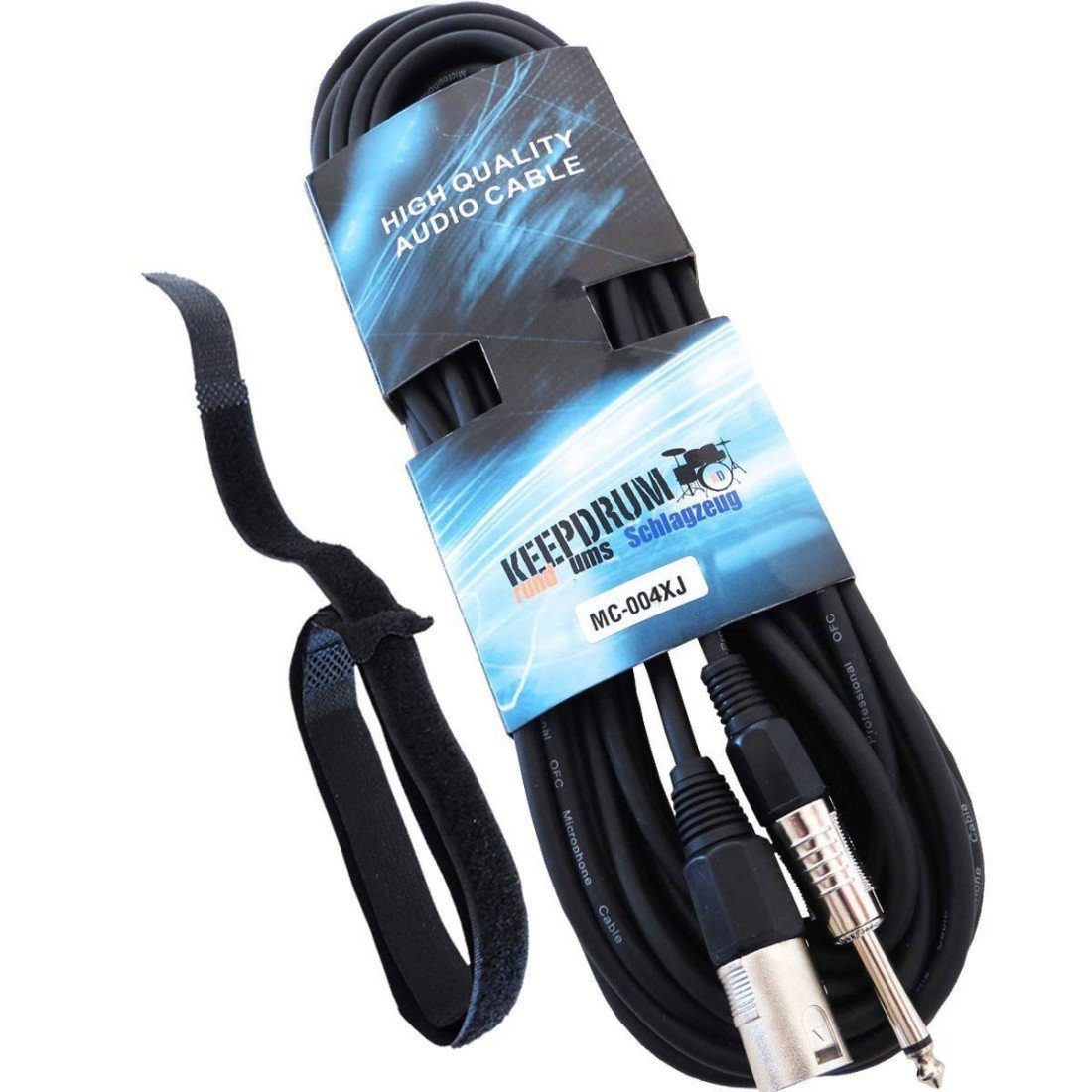

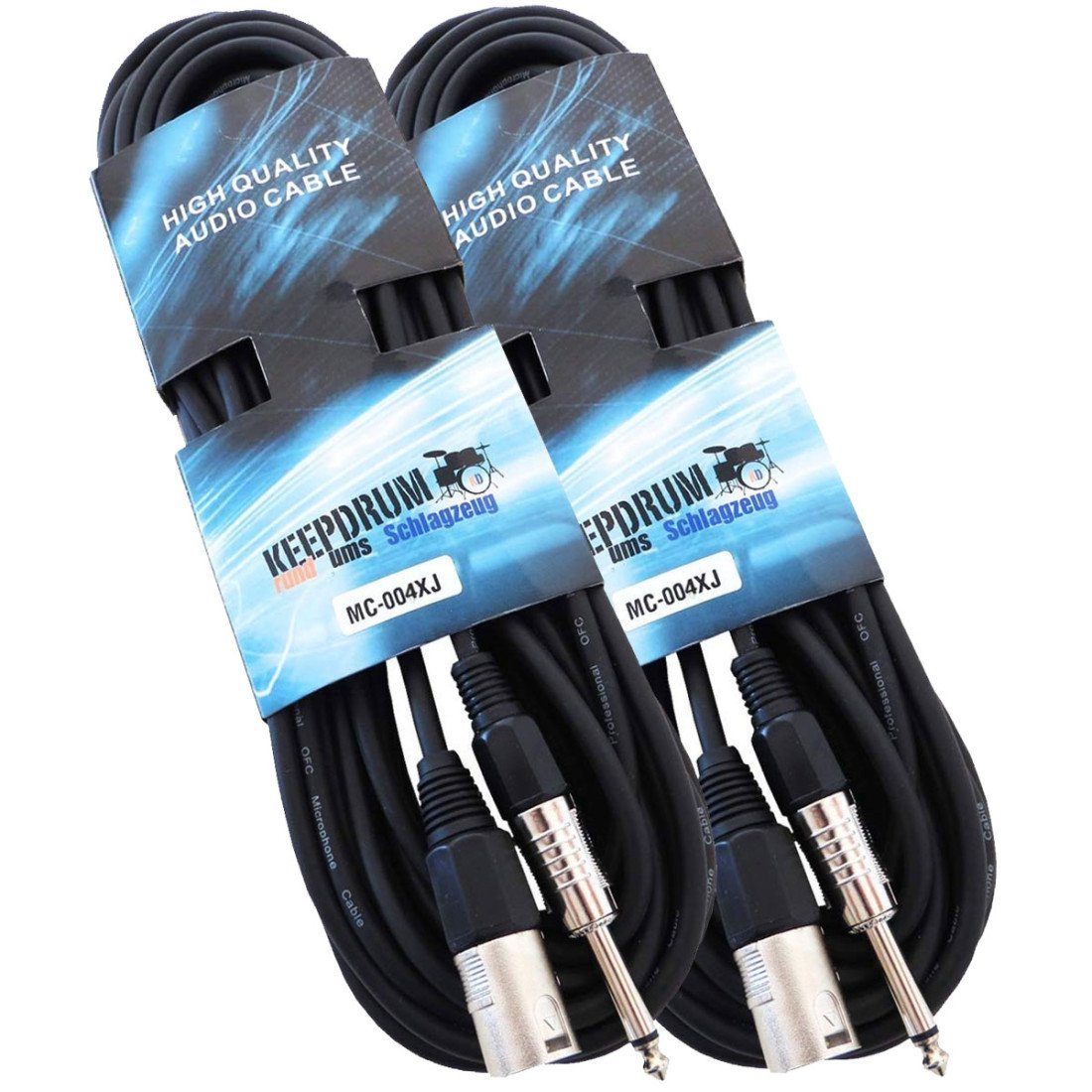

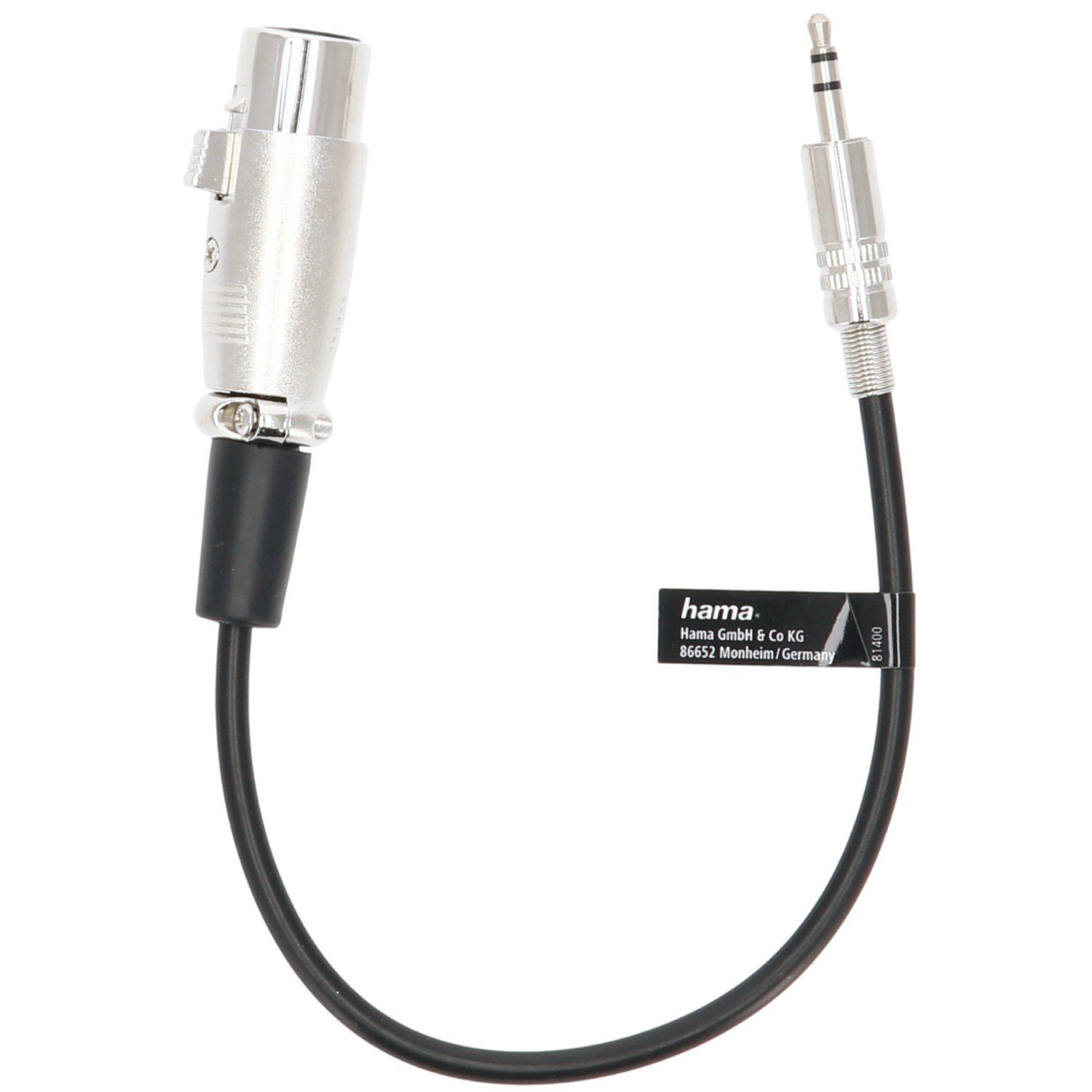

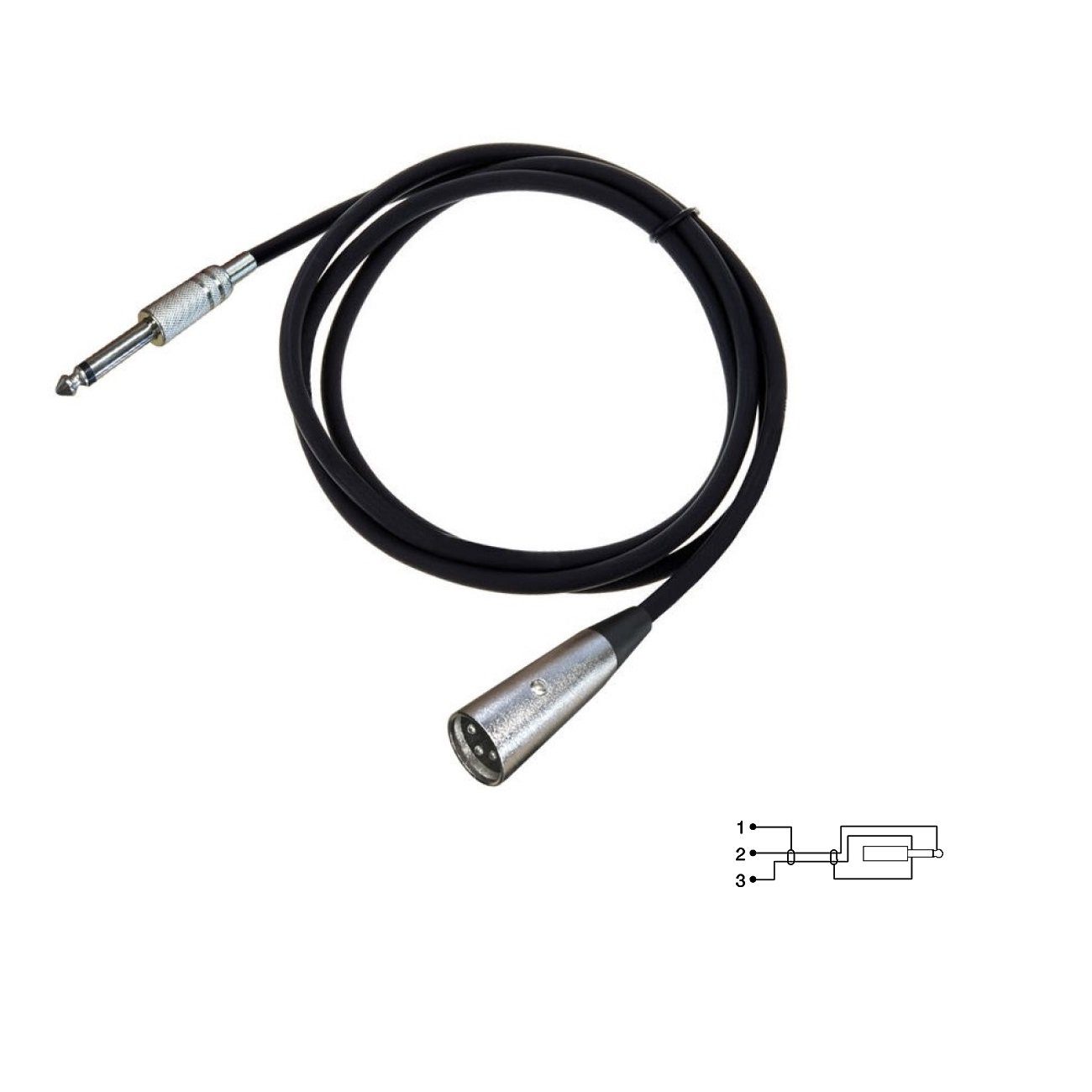

Kabel mit einem dreipoligen XLR-Stecker auf der einen und einem 3,5- oder 6,35-mm-Klinkenstecker auf der anderen Seite kannst du für Geräte nutzen, die keinen XLR-Eingang haben. So kannst du Musikinstrumente, Verstärker und Co. an dein Mischpult oder Audio-Interface anschließen und symmetrische Signale einspeisen. Auch DI-Boxen werden über Kabel mit XLR-3-Pol auf 6,3-mm-Klinke verbunden. Die Wechselrichter konvertieren unsymmetrische Instrumentensignale in symmetrische Signale und verbessern so die Tonqualität.

Kabelfarbe

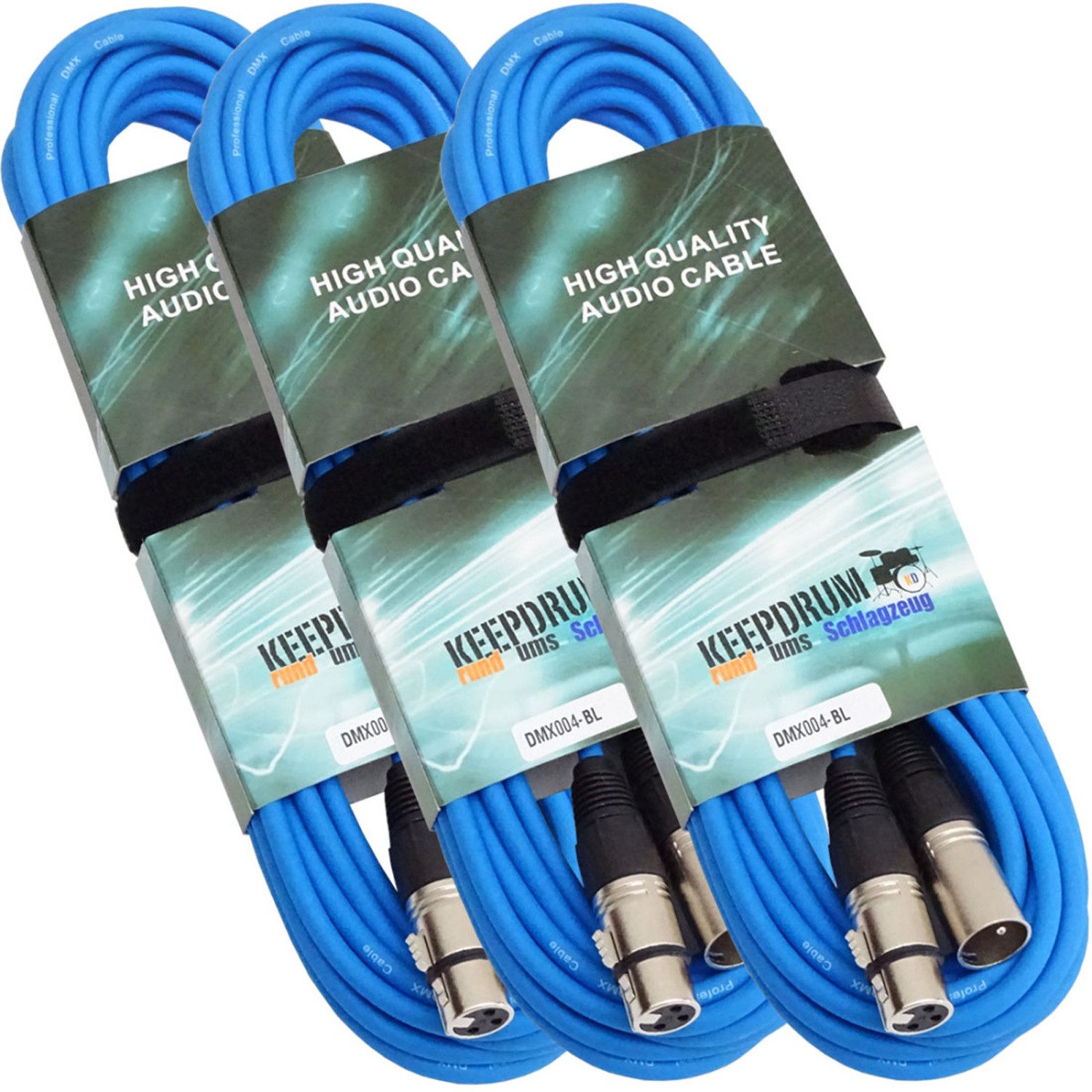

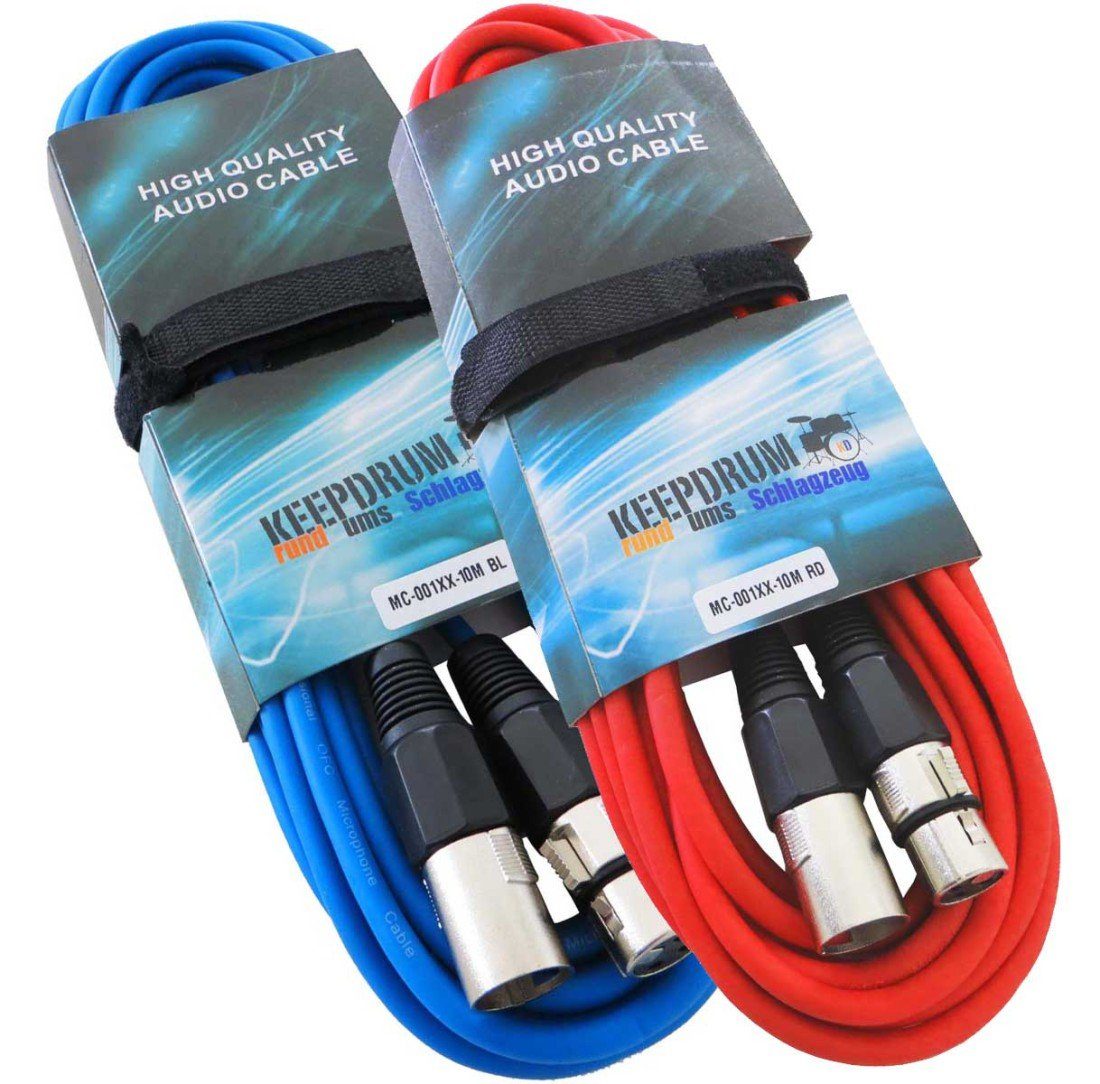

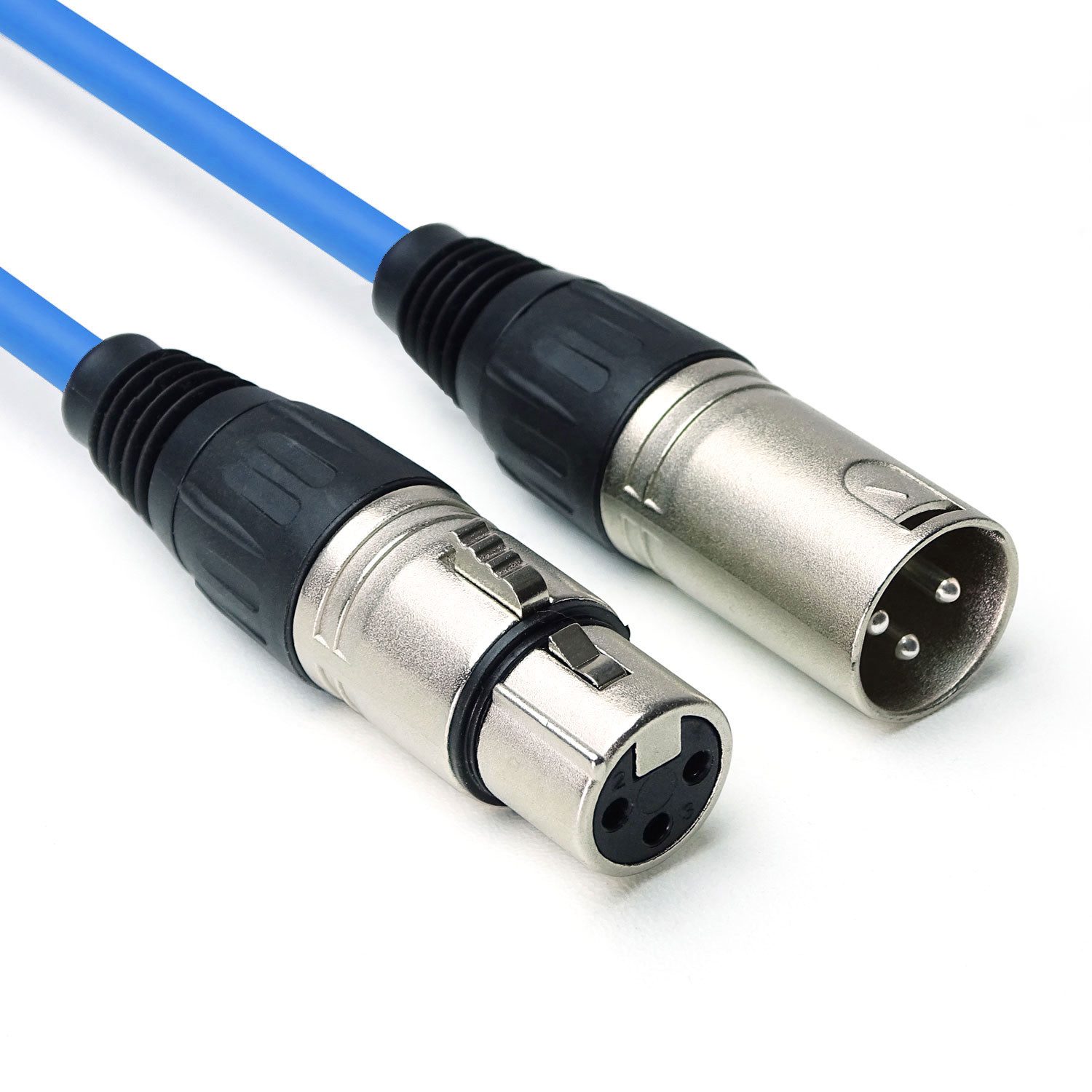

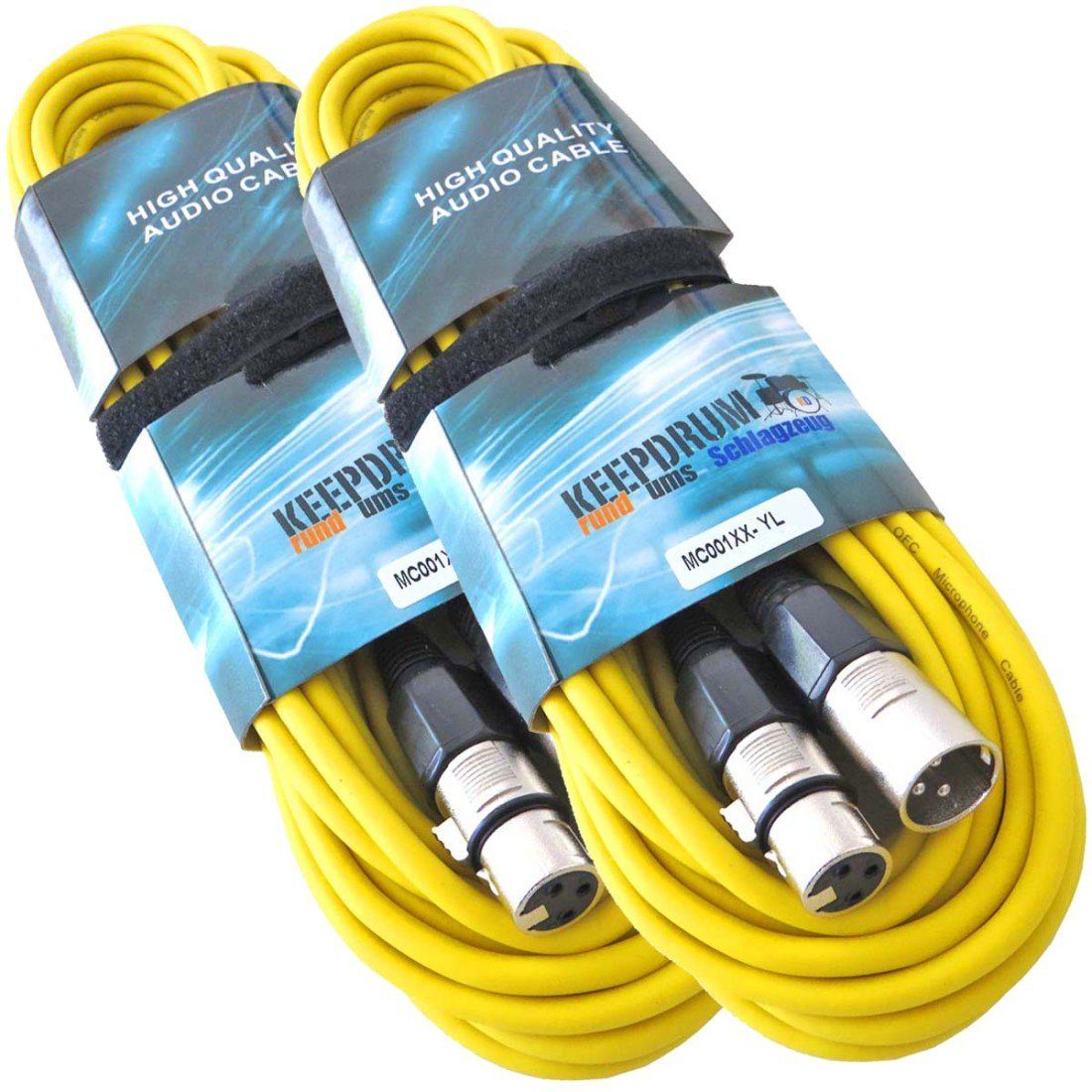

XLR-Kabel gibt es in verschiedenen Farben, etwa Schwarz, Blau, Gelb, Grün und Rot. Das erleichtert dir bei umfangreichen Set-ups die Organisation deiner Verkabelung und minimiert die Verwechslungsgefahr. So kannst du beispielsweise für Mikrofone immer die Farbe Blau wählen. Auch die Fehlersuche wird durch eine Farbcodierung einfacher.

Wie schließe ich XLR-Kabel an? 9 Tipps für das richtige Set-up

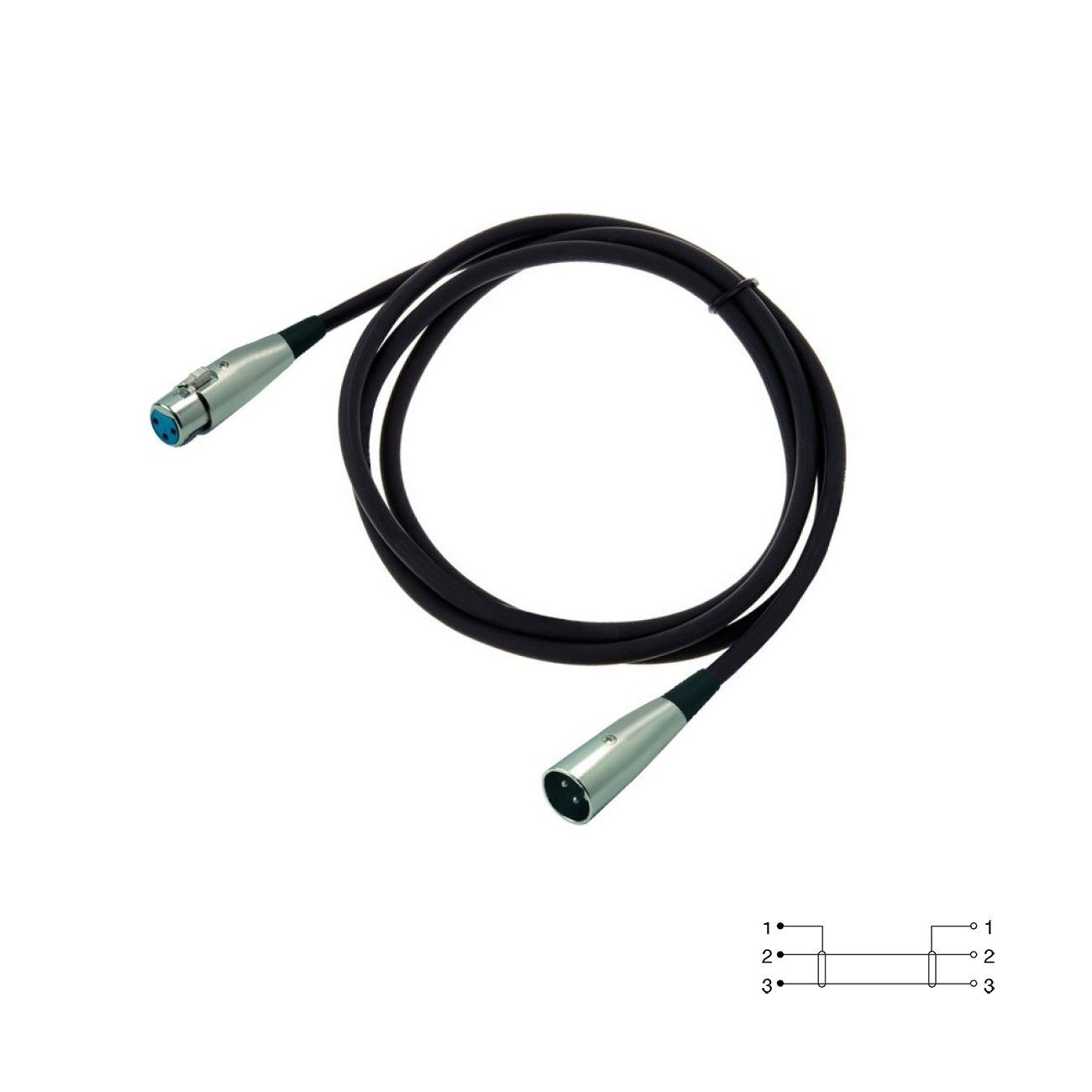

1. Achte auf die korrekte Kabel- und Steckerbelegung: Bei XLR ist Pin 1 standardmäßig die Masse, Pin 2 der positive und Pin 3 der negative Leiter. Das Gegenstück sollte die gleiche Belegung haben, sonst kommt es zu Signalverlusten und -verzerrungen.
2. Überprüfe vor dem Anschließen, dass die Buchsen und Stecker sauber und die Pins nicht verbogen sind.
3. Verlege das XLR-Kabel zugfrei und ohne starke Knicke.
4. Schließ Kondensatormikrofone mit Phantomspeisung an, bevor du sie am Mischpult oder Audio-Interface aktivierst. So vermeidest du Knackgeräusche. Lies dazu auch den UPDATED-Beitrag „Mischpult für Anfänger“.
5. Adaptierst du XLR auf Klinke, sollten die Adapter die symmetrische Verbindung korrekt beibehalten, um Signalstörungen zu minimieren.
6. Für aktive Lautsprecher mit integriertem Verstärker benötigst du immer ein XLR-Kabel. Mehr darüber erfährst du im UPDATED-Ratgeber „Verstärker anschließen“.
7. Schieb den XLR-Stecker sanft in die Buchse und achte darauf, dass er mit einem hörbaren Klicken einrastet.
8. Drück zum Trennen der Verbindung den Entriegelungsknopf am Stecker und zieh nie am Kabel, sondern immer am Steckerkopf.
9. XLR-Kabel sind problemlos verlängerbar, falls du einmal ein zu kurzes Exemplar erwischst.
