Sensor ST25R3911B NFC Evaluierungskit, NFC-Leser, TF-Karte, USB-Kabel

Waveshare

... mehr

Dies ist ein NFC-Entwicklungskit auf der Basis des ST25R3911B, mit einem AT32F413RBT7-Controller, OLED-Display, Benutzertasten und allgemeinen Benutzerschnittstellen. Es ist die ideale Wahl für das Erlernen und Entwickeln von NFC-Anwendungen.

Das Kit unterstützt mehrere NFC-Protokolle, hat eine Ausgangsleistung von bis zu 1,4 W und eine kapazitive Wake-up-Funktion mit geringem Stromverbrauch. Es eignet sich für Anwendungen, die eine hohe RF-Leistung, Flexibilität und einen geringen Stromverbrauch erfordern, wie z. B. Zugangskontrolle, Ticketing, Industrie, medizinische Behandlung, Verbrauchsgüter und so weiter.

Eigenschaften

• Unterstützt mehrere Protokolle: ISO18092, ISO14443A, ISO14443B , ISO15693, FeliCa™
• Differentielles Antennendesign, Ausgangsleistung bis zu 1,4 W, größerer Erfassungsbereich
• Eingebetteter kapazitiver Sensor mit geringem Stromverbrauch, ermöglicht das Erfassen und kapazitive Aufwecken, das Erkennen der nahegelegenen Karte ohne Aktivierung des Magnetfelds des Lesers
• STM32F103RBT6 Controller, einfach zu erlernen, zu evaluieren oder direkt zu integrieren, benötigt keinen weiteren externen Controller
• 1,3 OLED-Display, ermöglicht visuelle Bedienung
• Onboard SRAM, zusätzlicher Platz zum internen RAM
• Micro-SD-Steckplatz, unterstützt externe TF-Karte zum Speichern von Daten, die über NFC übertragen werden
• 4x Tasten, 2x Benutzeranzeigen, bequem für Debugging
• Onboard-Programmierschnittstelle, UART-Debugging-Schnittstelle, Breakout aller ungenutzten IO-Pins für den Anschluss anderer Benutzerperipheriegeräte
• Individuelles Acrylgehäuse, schützend und staubdicht
• Ausführliche Entwicklungsressourcen und Handbuch im Waveshare-Wiki

Spezifikationen

• NFC Chip: ST25R3911B
• Betriebsfrequenz: 13,56MHz
• Ausgangsleistung: 1,4 W (max)
• Kommunikationsschnittstelle: SPI
• Stromversorgungsspannung: 5V
• Betriebsspannung: 3,3V
• Protokoll-Unterstützung:
  • ISO18092 (NFCIP-1) aktiv P2P
  • ISO14443A, ISO14443B, und FeliCa™
  • ISO15693
  • Andere kundenspezifische Protokolle (wie MIFARE™ Classic)

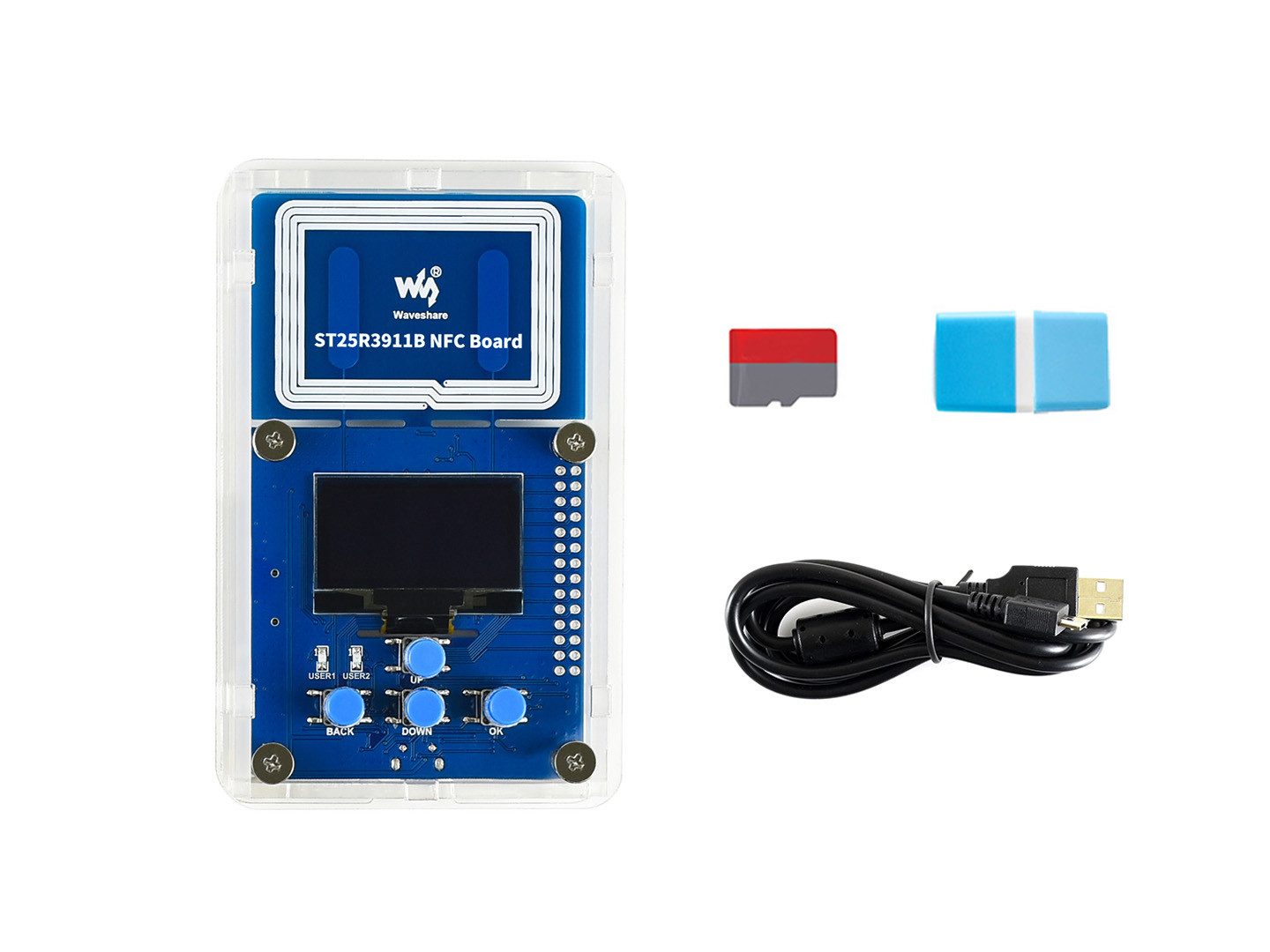

Lieferumfang

• ST25R3911B NFC Board x1
• Micro SD Karte 16GB x1
• Micro SD Card Reader x1
• USB-A zu Micro-B Kabel x1

Wiki: www.waveshare.com/wiki/ST25R3911B_NFC_Board
