WAVESHARE

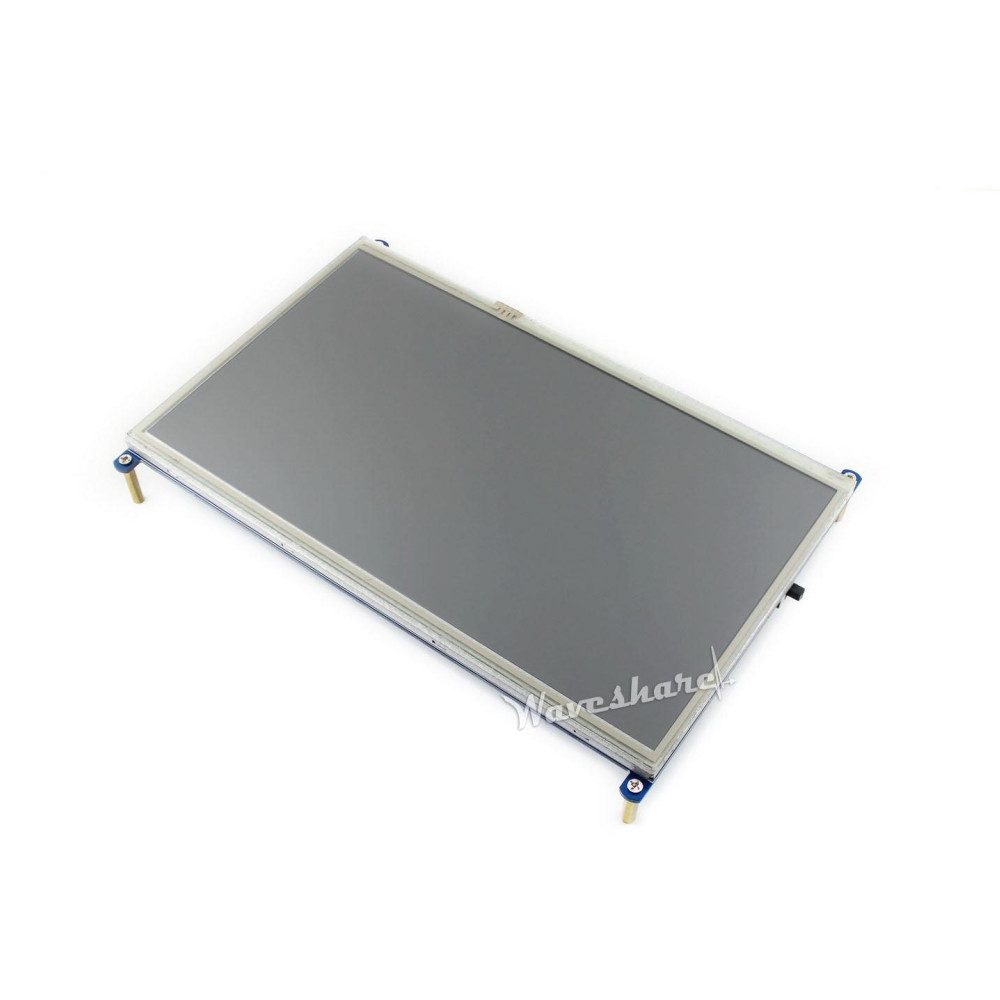

LED-Display 10,1 Display für Raspberry Pi mit resistivem Touchscreen

ohne Abbildung
ohne Abbildung
Fast ausverkauft
lieferbar - in 2-3 Werktagen bei dir
96,80 €
Oder 8,84 € mtl. in 12 Raten
100 Tage Zahlpause für 3,39
Verkäufer: BerryBase
  • AGB
  • Datenschutz
  • Impressum
In den Warenkorb
Kauf auf Rechnung und Raten
30 Tage kostenlose Rücksendung
Rechtliche Bedenken melden

Artikelbeschreibung

Artikel-Nr. S0QBT0OT
Eigenschaften
  • 1024x600 Auflösung
  • Resistiver Touchscreen
  • Direkt aufsteckbar auf alle Raspberry Pi Modelle (außer Raspberry 1 oder Raspberry Pi Zero/Zero W, diese erfordern ein zusätzliches HDMI Kabel)
  • Touchscreen und Stromversorgung über GPIO / Bild über HDMI
  • Unterstützte Betriebssysteme: Raspbian, Ubuntu etc.
  • Kann auch als Bildschirm für andere Computer mit einem HDMI Kabel genutzt werden (In diesem Fall funktioniert jedoch der Touchscreen nicht)
  • Hintergrundbeleuchtung kann über Schalter ausgeschaltet werden
  • Kompakte Größe - Ideal für Einbau

Pinbelegung (GPIO Interface)

PIN NO.SYMBOLDESCRIPTION
1, 173.3VPower positive (3.3V power input)
2, 45VPower positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24NCNC
6, 9, 14, 20, 25GNDGround
19TP_SISPI data input of Touch Panel
21TP_SOSPI data output of Touch Panel
22TP_IRQTouch Panel interrupt, low level while the Touch Panel detects touching
23TP_SCKSPI clock of Touch Panel
26TP_CSTouch Panel chip selection, low active


Lieferumfang
  • Display
  • HDMI Adapter / Verbinder
  • Touchpen
  • Schraubenset

Dokumentation / Downloads
  • https://www.waveshare.com/wiki/10.1inch_HDMI_LCD
