ACO SEVERIN AHLMANN GMBH & CO. KG

Haus- und Hofablauf DN100 Kellerablauf Junior mit Rost + Verlängerung + Zulaufstutzen

inkl. Rückstauverschluss, Schlammeimer und Geruchsverschluss

... mehr

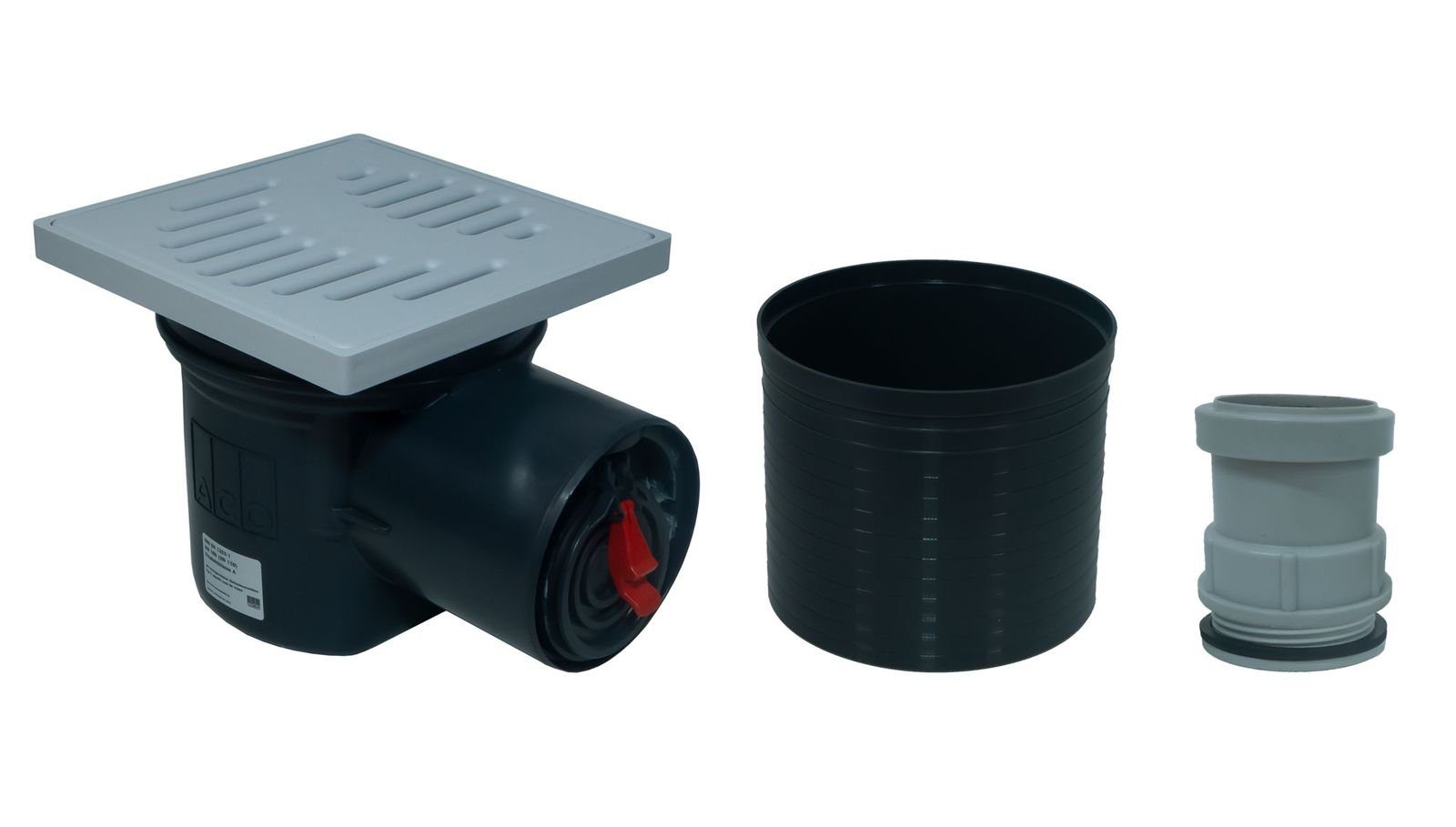

ACO Kellerablauf Junior DN 100 mit Rückstauverschluss Art. Nr. 621067 mit Verlängerung und Zulaufstutzen

ACO Kellerablauf aus Kunststoff für fäkalienfreies Wasser. Durch die kompakten Produktmaße ist der ACO Kellerablauf Junior ideal für die Sanierung geeignet. Das Aufsatzstück des ACO Kellerablaufs Junior ist drehbar für eine optimale Anpassung an das Fliesenraster. Die werkzeuglose Montage und Demontage von Schlammeimer und Rückstaueinheit ist gegeben.

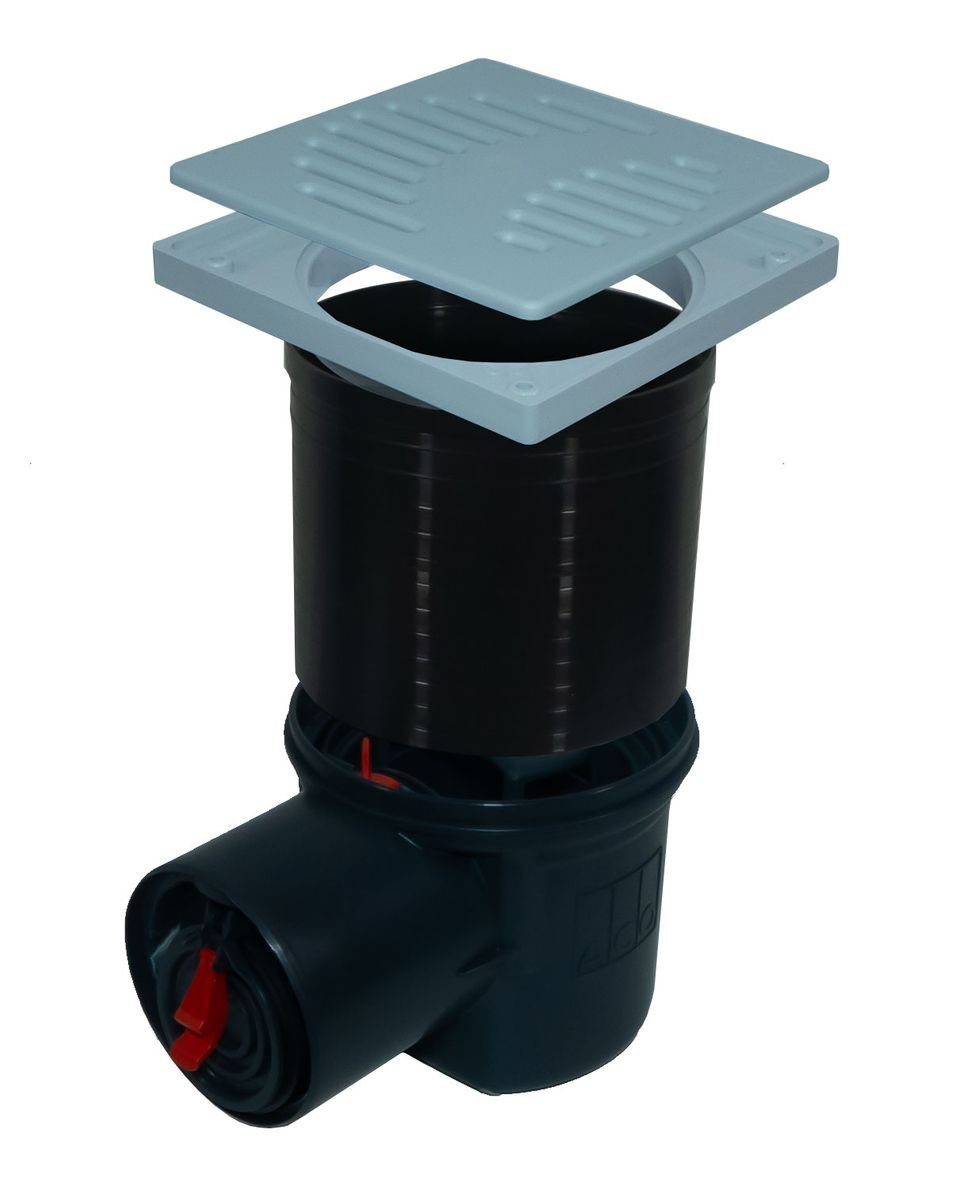

Durch den Einsatz der Verlängerung ist der Einbau des ACO Kellerablaufs flexibel und passend für einen vertieften Einbau. Das Verlängerungsstück kann mit wenigen Handgriffen zusammengesteckt werden und bietet eine Aufbauhöhe von insgesamt 130 Millimetern.

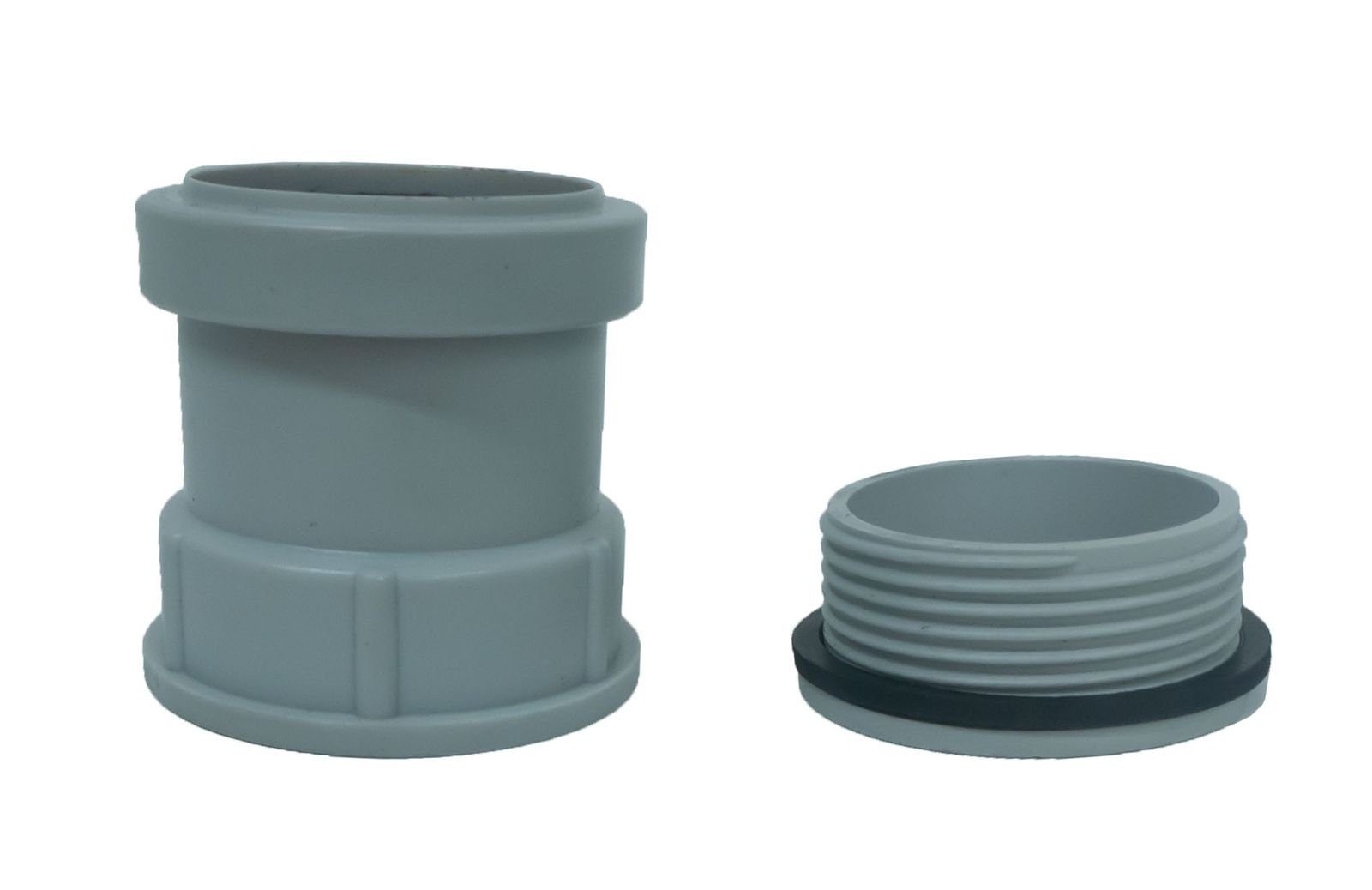

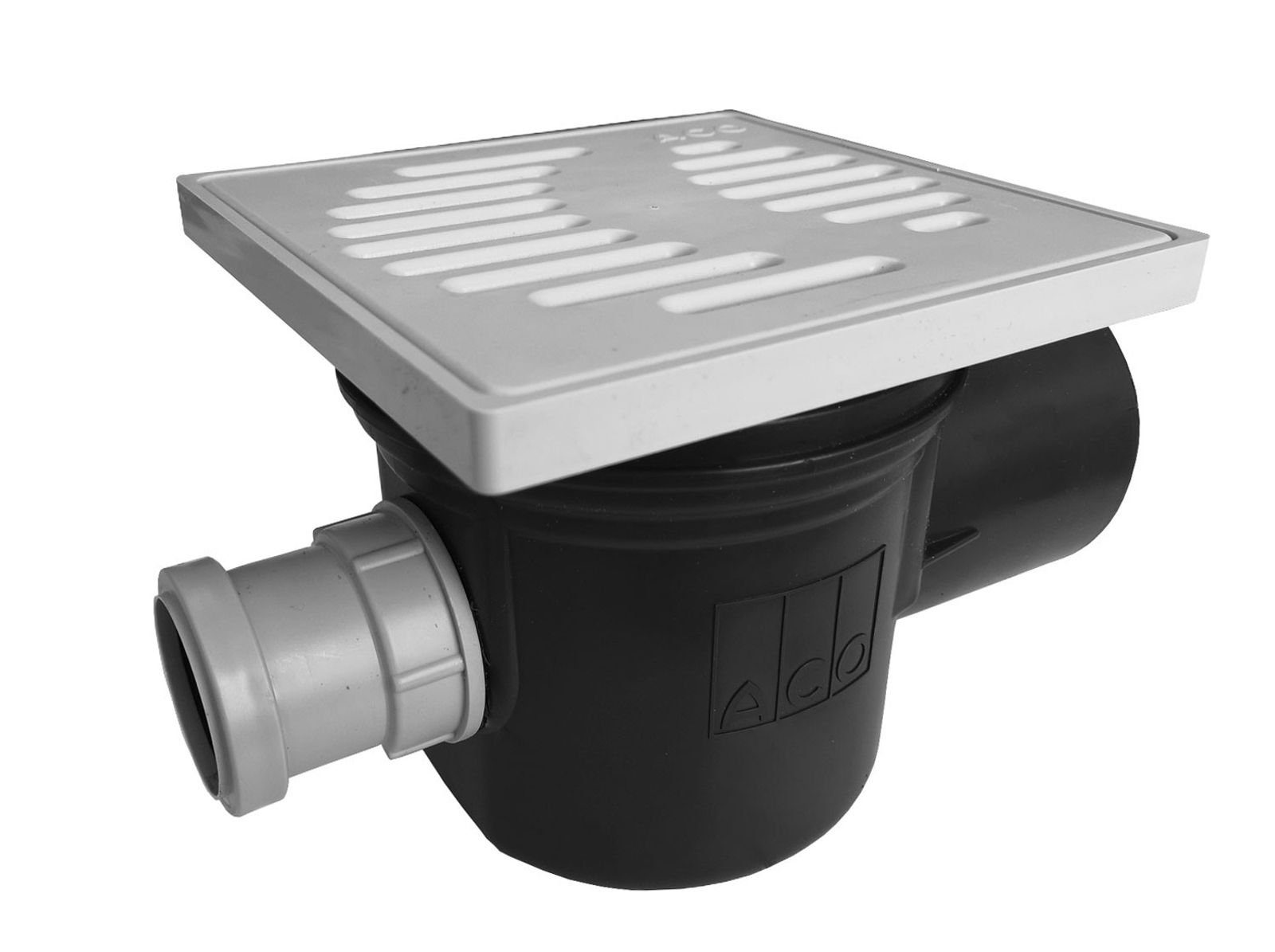

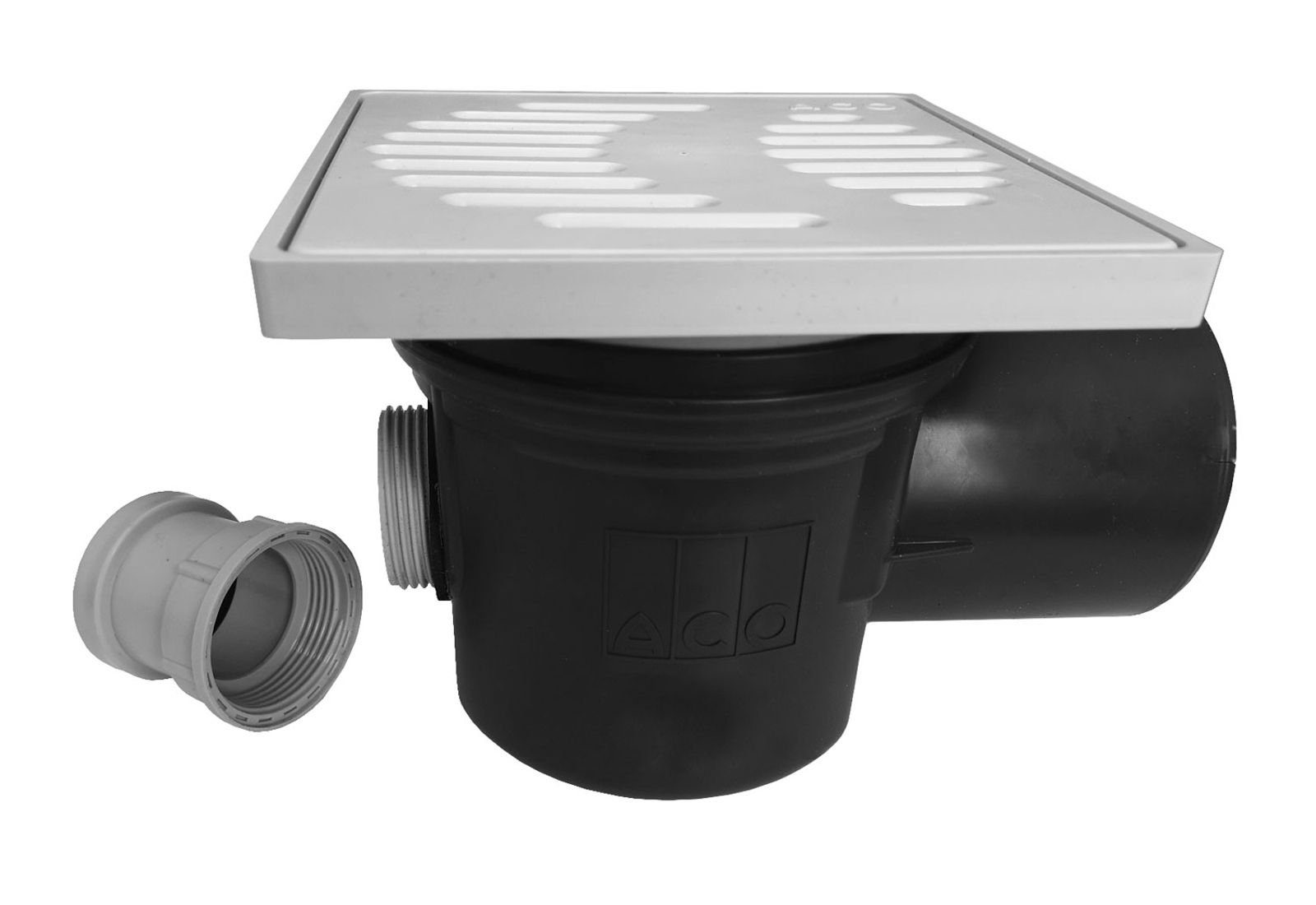

Der ACO Zulaufstutzen DN 50 eignet sich für eine seitliche Zulaufmöglichkeit. Es muss ein entsprechendes Loch (Ø58 mm) gebohrt werden, die Markierung dafür ist am Kellerablauf Junior vorhanden. Dann lässt sich der Zulaufstutzen Einstülpen und auch festdrehen.

Produktinformation Kellerablauf Junior:

· Bodenablauf aus Kunststoff
· Geprüft gemäß DIN EN 1253-1 - Produktklasse A
· Mit herausnehmbarem Schlammeimer und Geruchsverschluss
· Sperrwasserhöhe: 60 mm
· Mit drehbarem Kunststoff Aufsatzstück - Rahmenmaß: 197x197 mm
· Schlitzrost aus Kunststoff
· Ablaufstutzen, DN 100, Stutzenneigung: 1,5°
· Abflusswert: 1,4 l/s
· Mit normgerechtem Rückstauverschluss
· Typ 5, geprüft gemäß 13564
· Mit zwei Rückstauklappen
· Mit Einhand verriegelbarem Notverschluss
· Zulaufstutzen zur bauseitigen Montage
· Verlängerung Aufbauhöhe: 130 mm

Technische Details Kellerablauf mit Schlitzrost:

· Länge: 255mm
· Höhe 1 lt. Bild: 168-177mm
· Höhe 2 lt. Bild: 152-161mm
· Aussparung: 250x400mm
· Belastungsklasse: Schlitzrost - K 3

Passend für Kellerablauf Junior:

· Ersatzteil: Rückstaueinheit Art. Nr. 310016
· Edelstahlrost Art. Nr. 310056

Im Lieferumfang enthalten:
1x ACO Kellerablauf Junior DN 100 mit Rückstauverschluss Art. Nr. 621067 - EAN: 4002626025593
1x ACO Verlängerung Art. Nr. 621066 - EAN: 4002626212054
1x ACO Zulaufstutzen DN 50 Art. Nr. 680355 - EAN: 4002626019479
