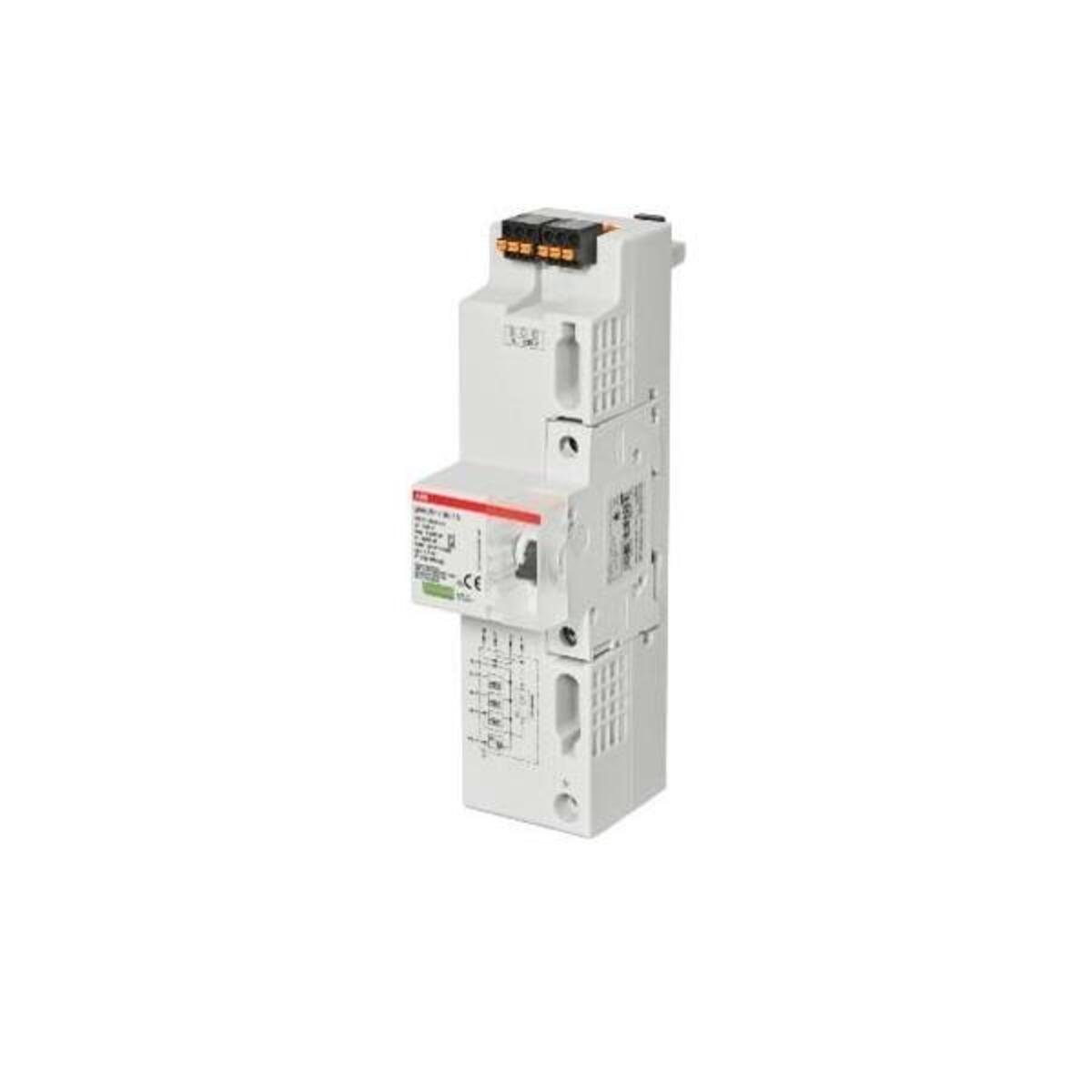

Klemmen ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+3N7.5-255MCB6

... mehr

Hersteller: ABB Stotz S&J
Bezeichnung: TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA
Typ: OVR ZP+3N7.5-255MCB6
Netzform DC: nein
Netzform IT: nein
Netzform TN: ja
Netzform TN-C: nein
Netzform TN-C-S: ja
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Polzahl: 4
Blitzstoßstrom (10/350 µs): 7,5 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel: 1,5 kV
Schutzpegel L-N: 1,5 kV
Schutzpegel L-PE: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): -1 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): -1 A
Montageart: Sammelschiene
Baugröße: 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 50 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: nein
Spannungsschaltende Funkenstreckentechnologie: nein
Überstromgeschützter Spannungsabgriff: nein
Schutzart (IP): IP20

ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+3N7.5-255MCB6: weitere Details

Kombi-Ableiter mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit überstromgeschütztem Spannungsabgriff (L und N) mittels 25kA B6A Sicherungsautomat für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100. Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.

EAN: 3660308528094
