Kaufberatung Winkelmesser
Winkel bis aufs Grad genau messen
Mit einem Winkelmesser ermittelst du schnell und präzise Winkel zwischen 0 und 360 Grad – in der Schule, auf dem Schreibtisch, in der Werkstatt oder bei Bau- und Renovierungsarbeiten.
Inhaltsverzeichnis
> In welchen Varianten sind Winkelmesser erhältlich?
> Was sollte ich bei Werkzeugen zur Winkelmessung beachten?
> Welche weiteren Messgeräte brauche ich für DIY-Projekte? 5 Tipps
In welchen Varianten sind Winkelmesser erhältlich?
Lineale und Protraktoren für Schule und Schreibtisch

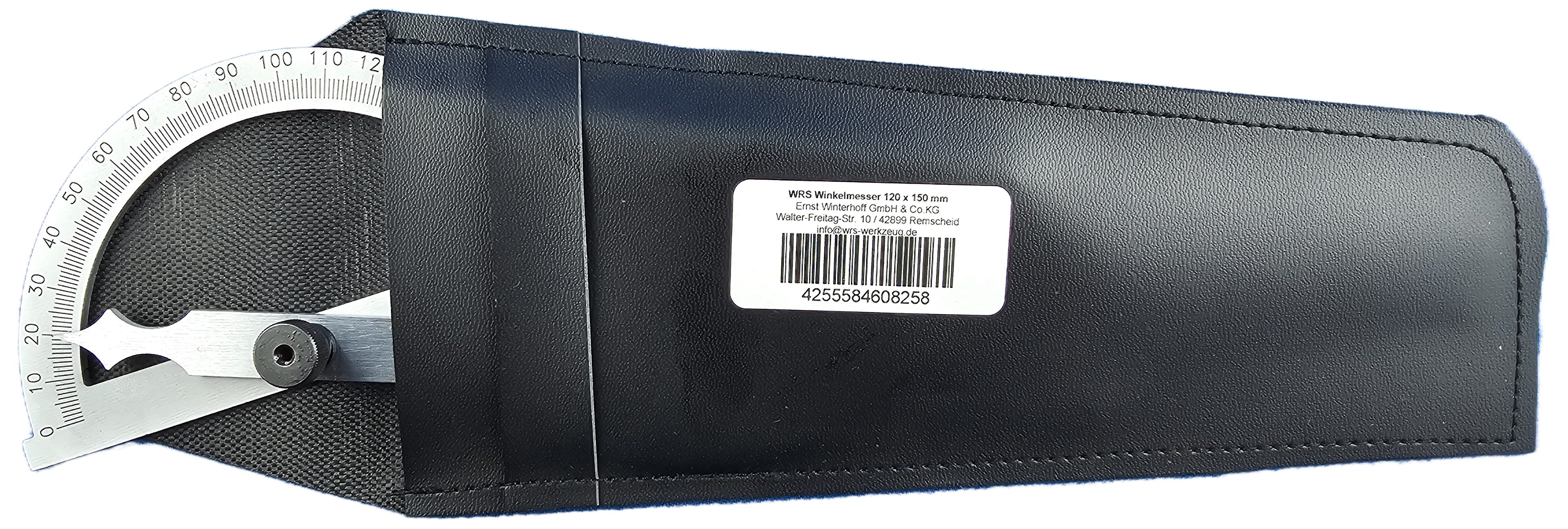

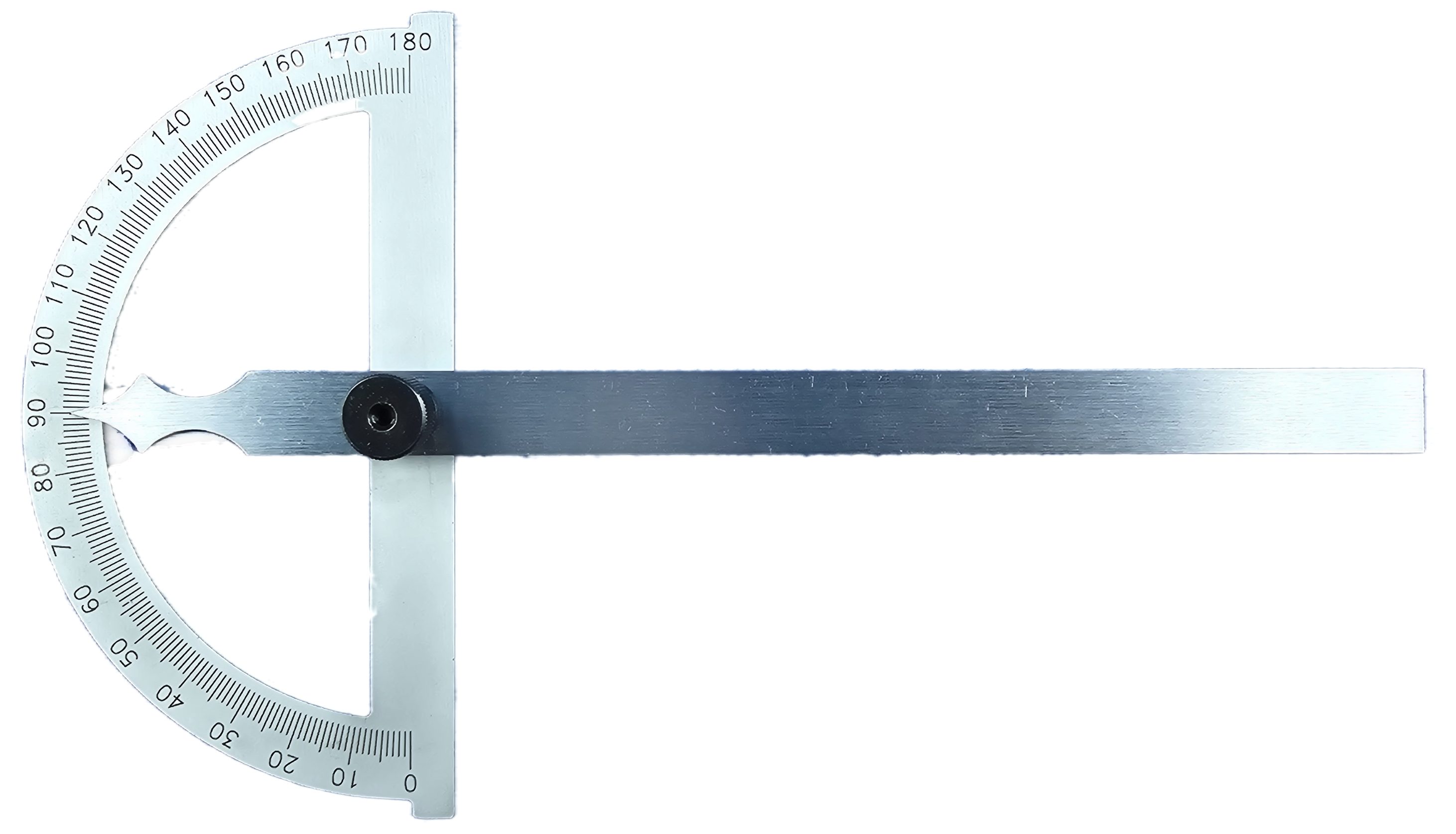

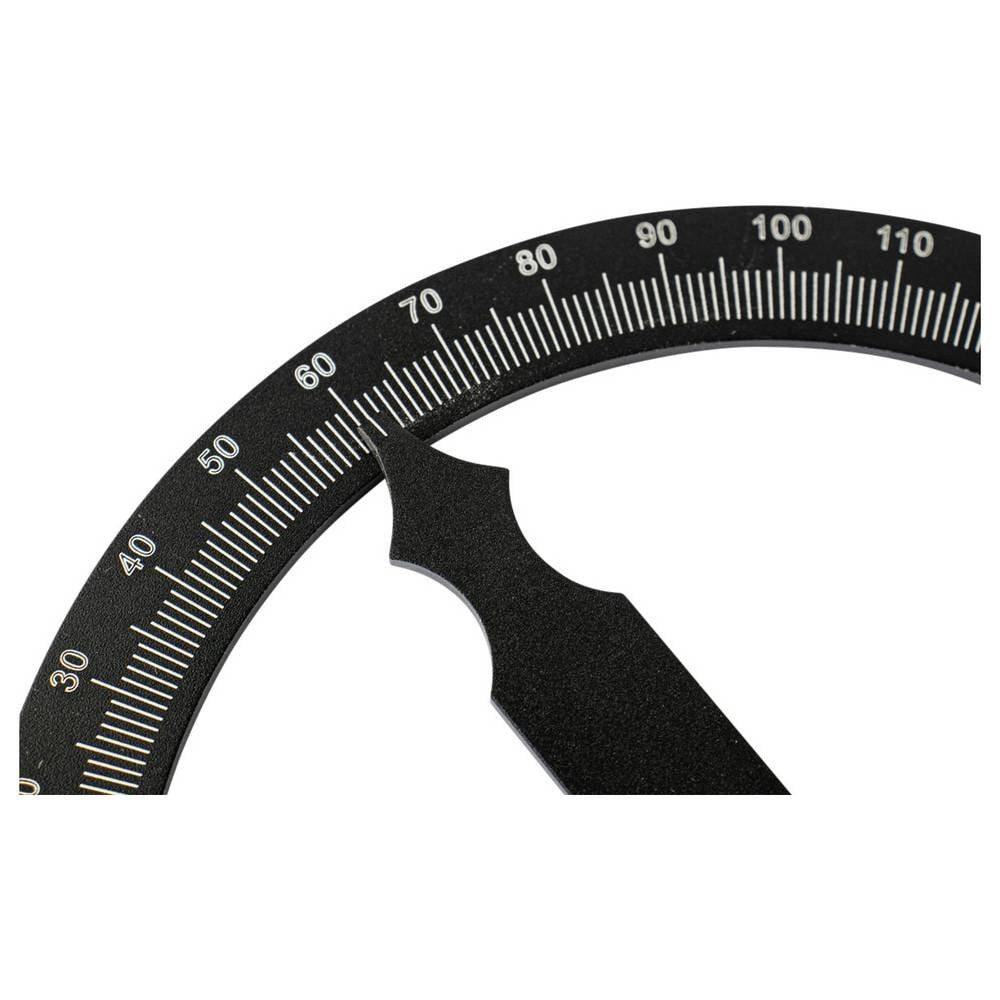

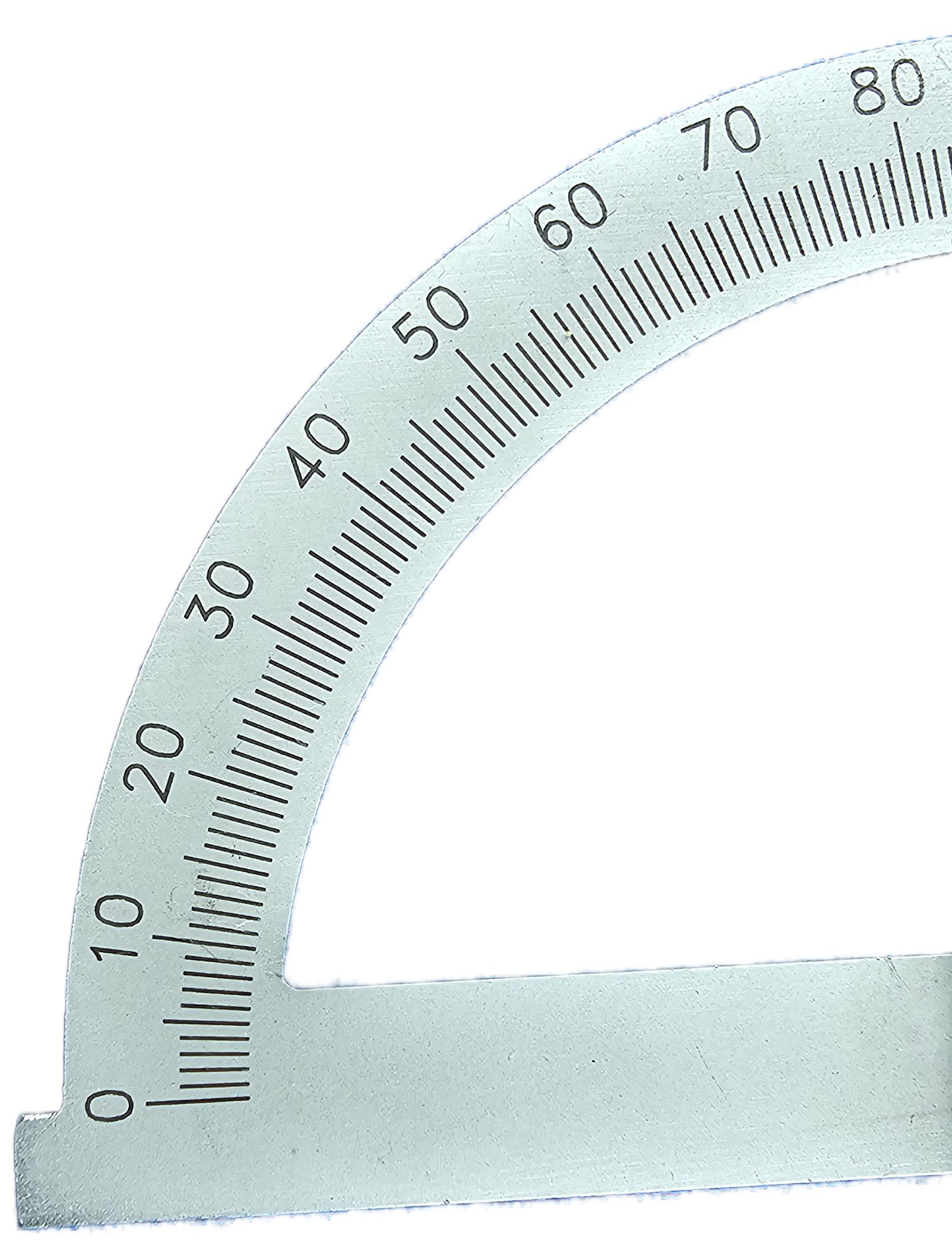

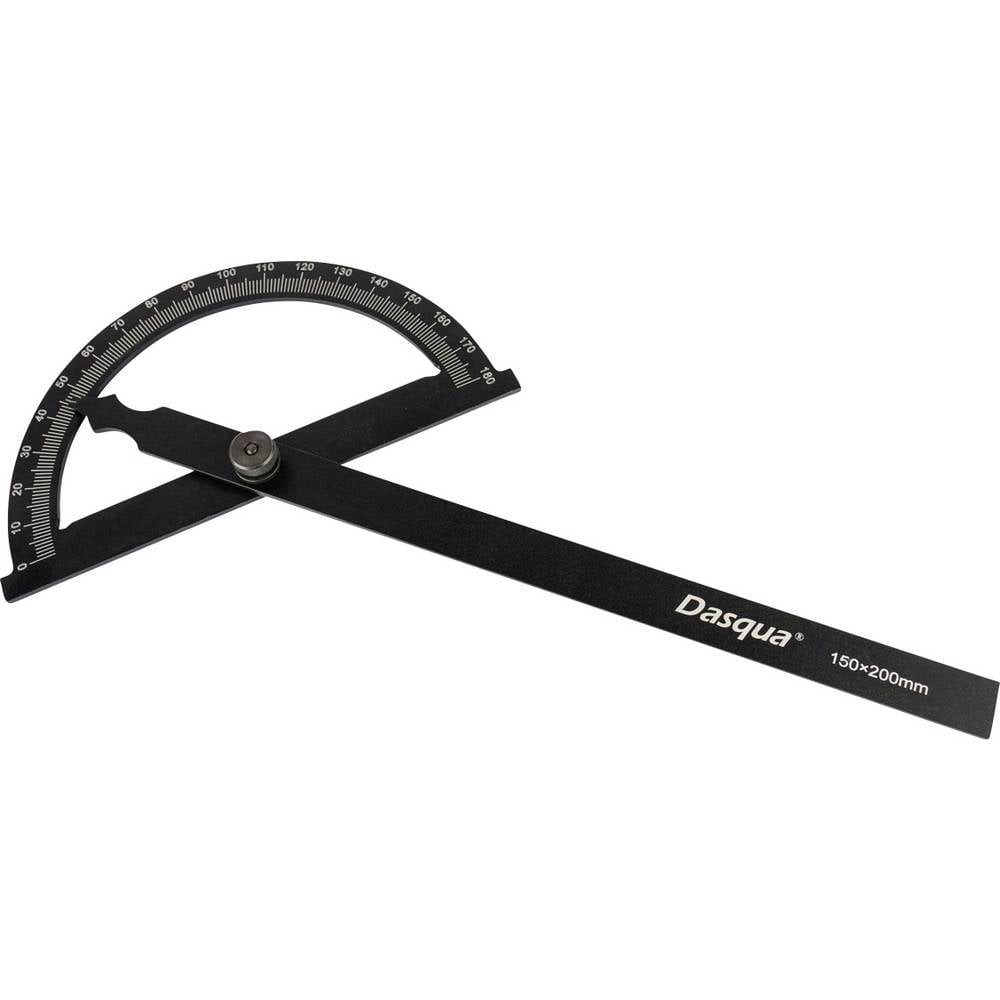

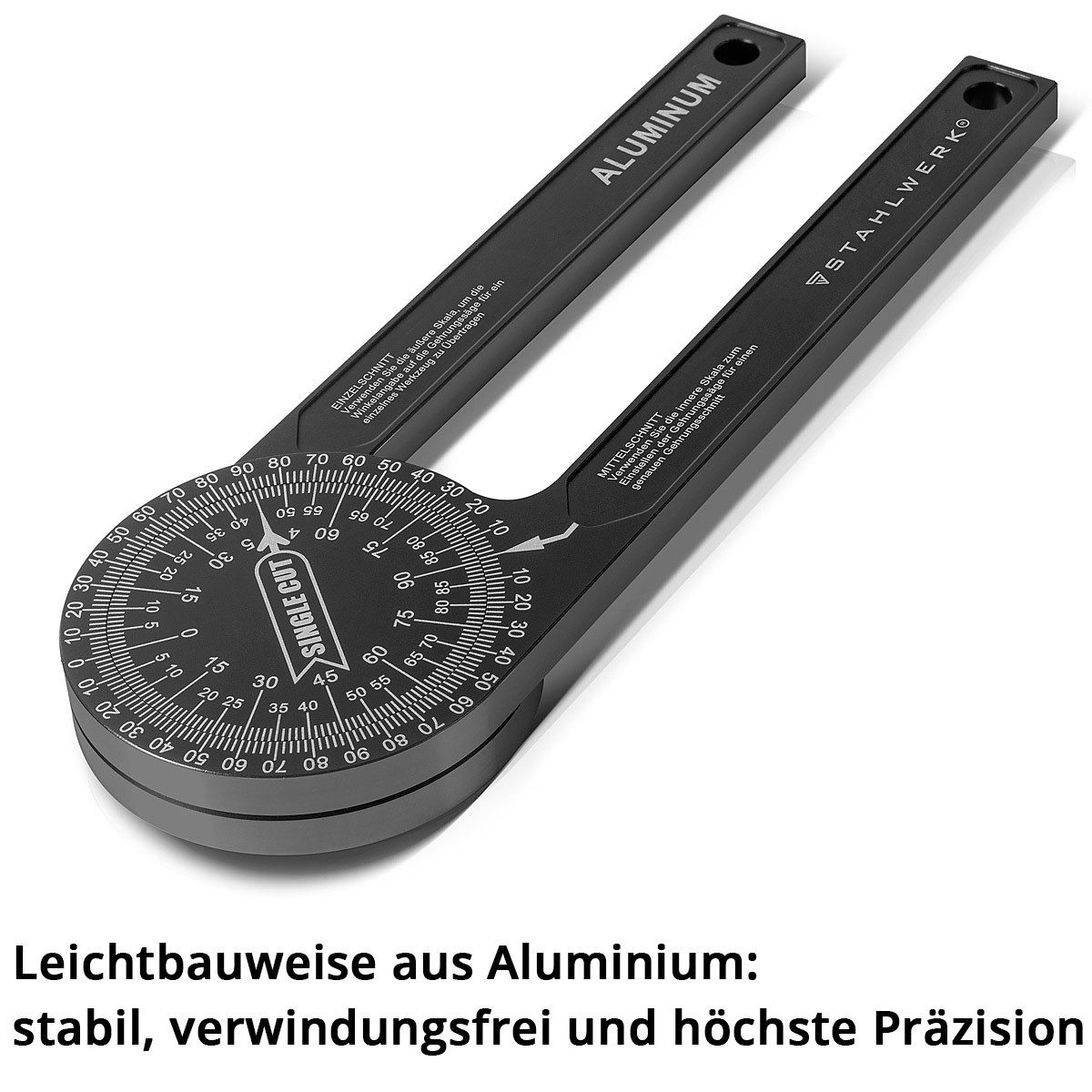

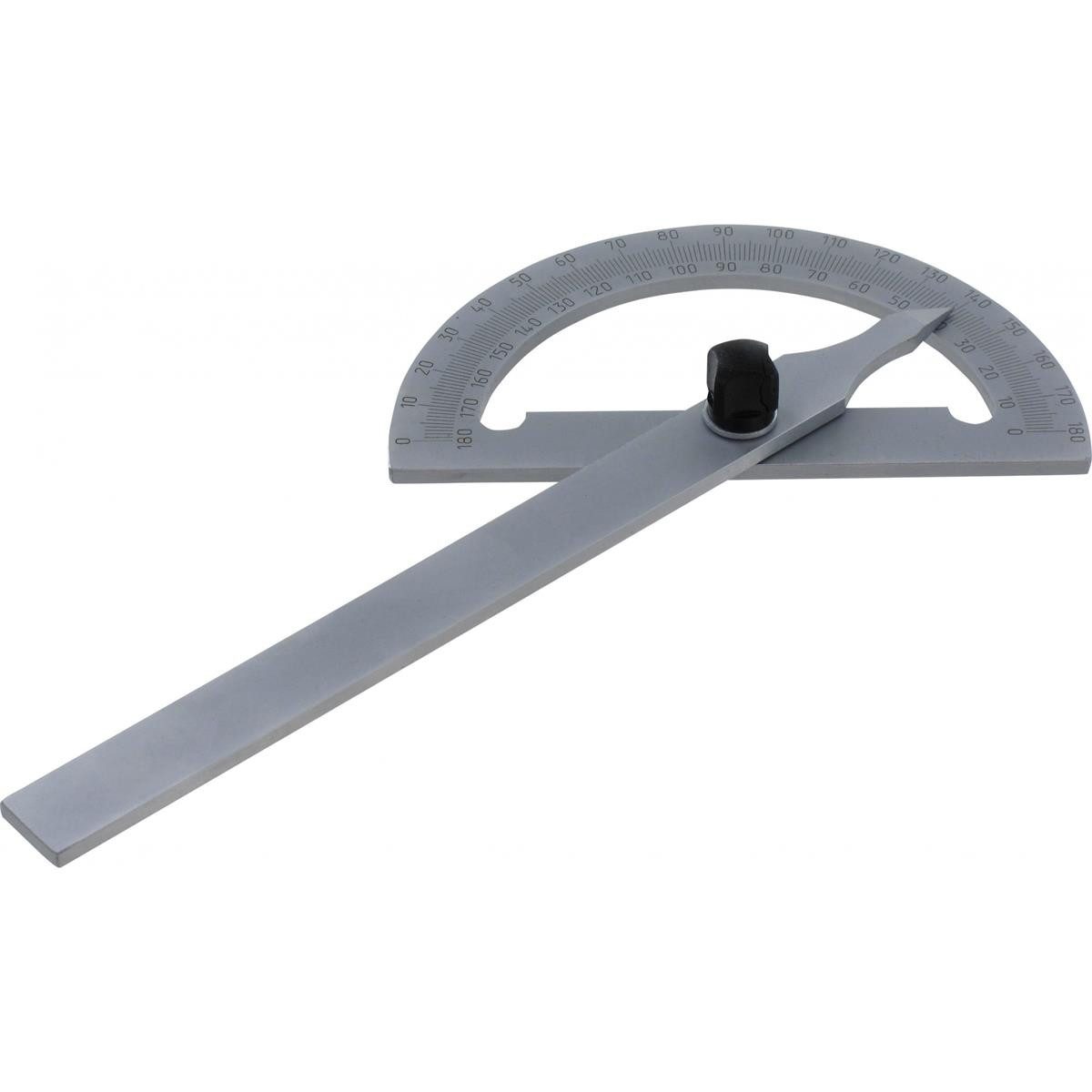

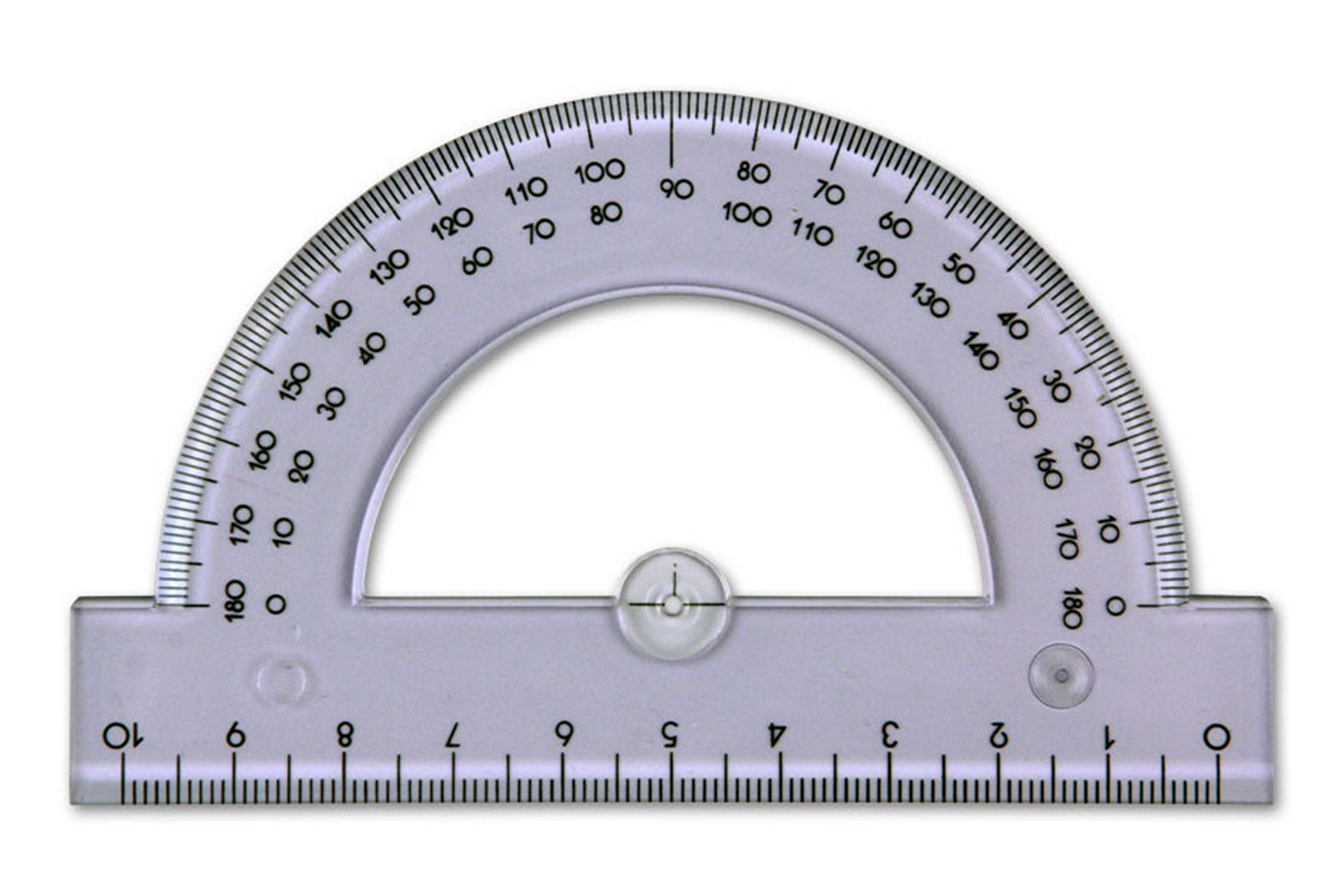

In seiner einfachsten Form ist ein Winkelmesser ein halbkreis- oder kreisförmiges Lineal mit aufgedruckten Winkelgraden. Mit solchen im Fachjargon als Protraktoren bezeichneten Werkzeugen kannst du beispielsweise im Mathematikunterricht, beim technischen Zeichnen oder zu Hause auf dem Schreibtisch je nach Modell Winkel zwischen 0 und 180 Grad (Halbkreis) oder 0 und 360 Grad (Kreis) ermitteln und anzeichnen.
Tipp: Die in der Schule beliebten Geodreiecke erlauben die schnelle Messung von 45- sowie 90-Grad-Winkeln und sind oft auch noch mit einer Winkelskala von 0 bis 180 Grad bedruckt.

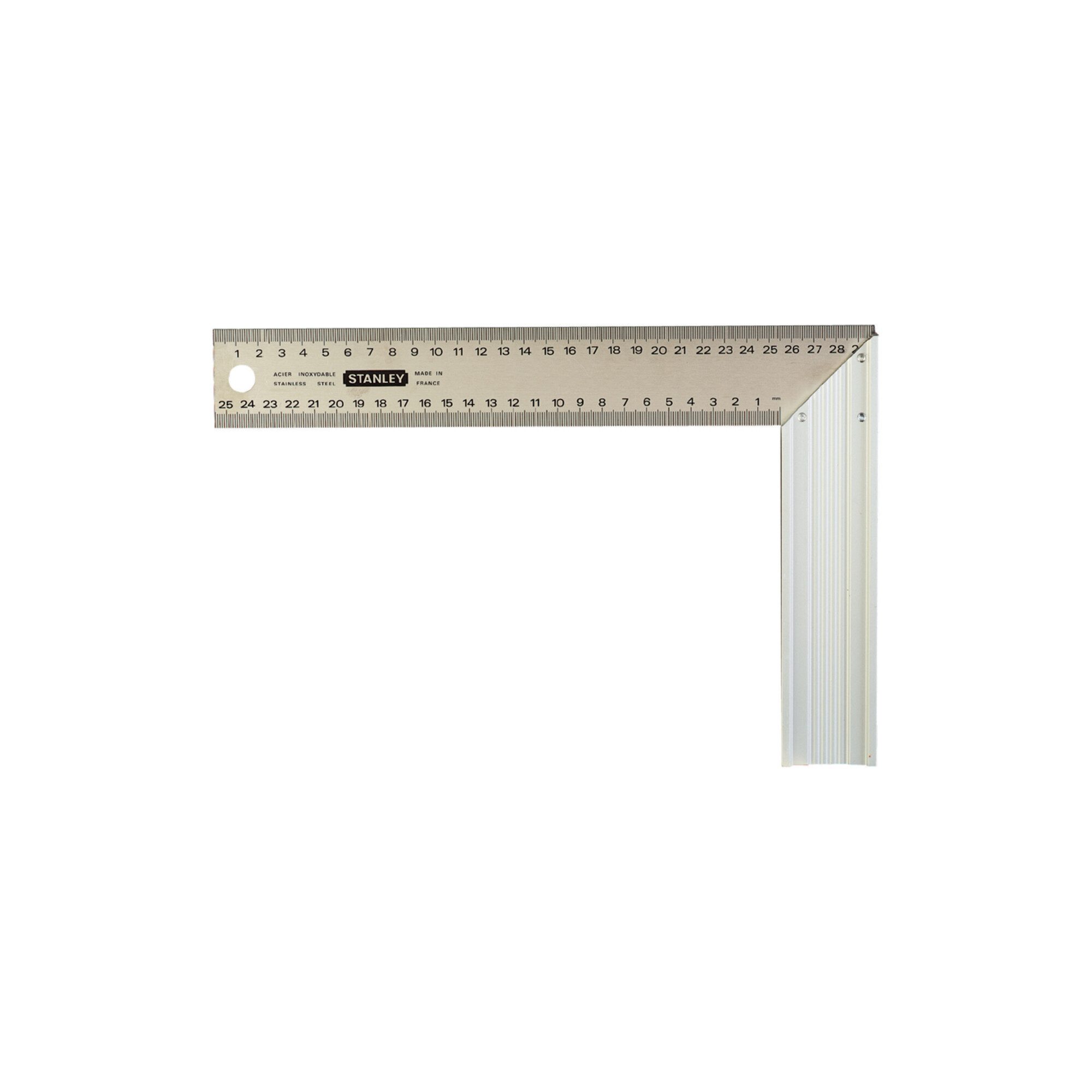

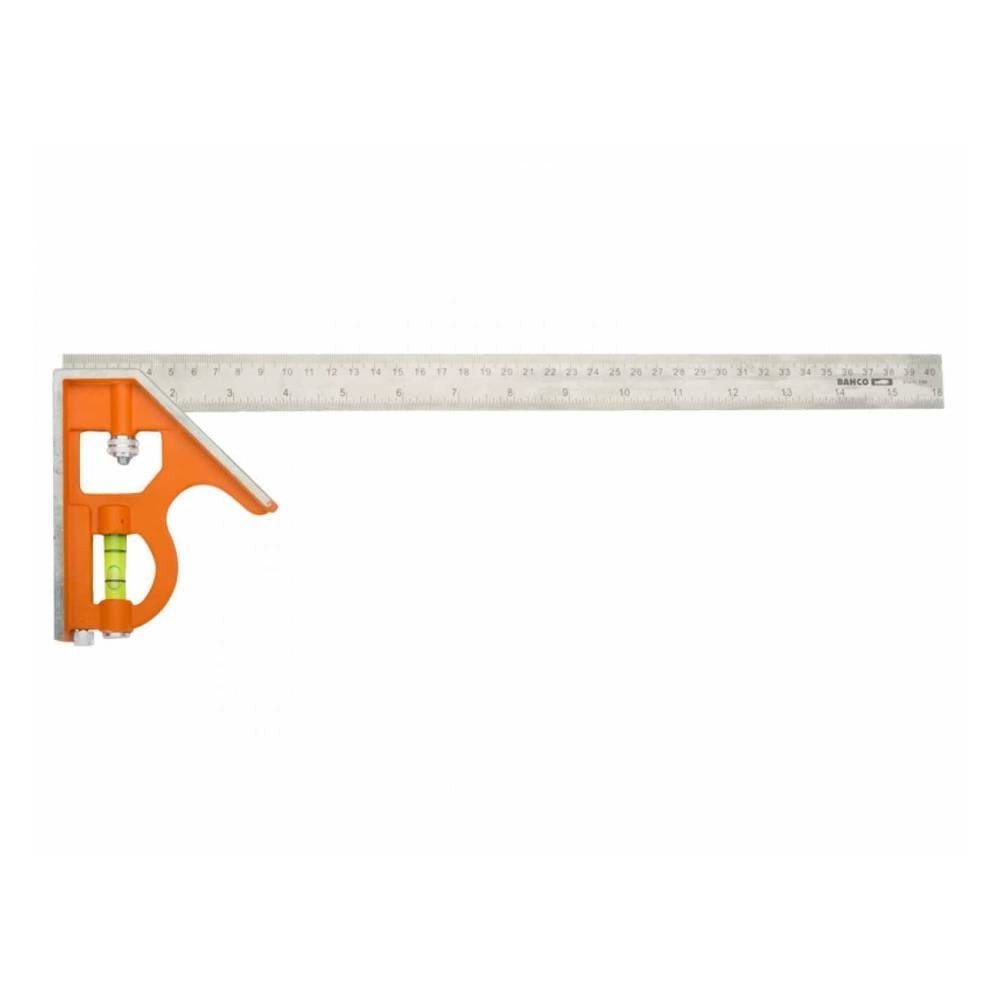

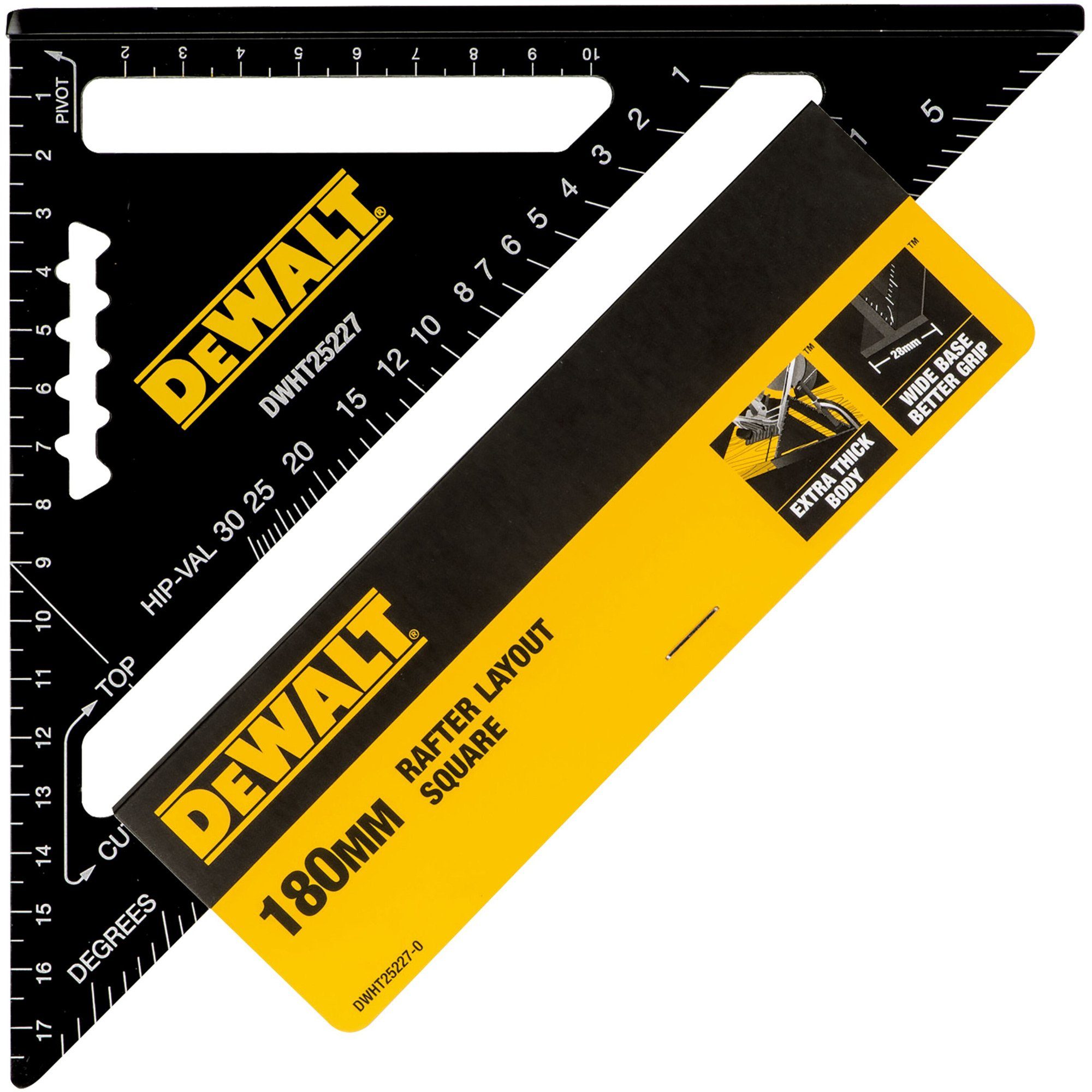

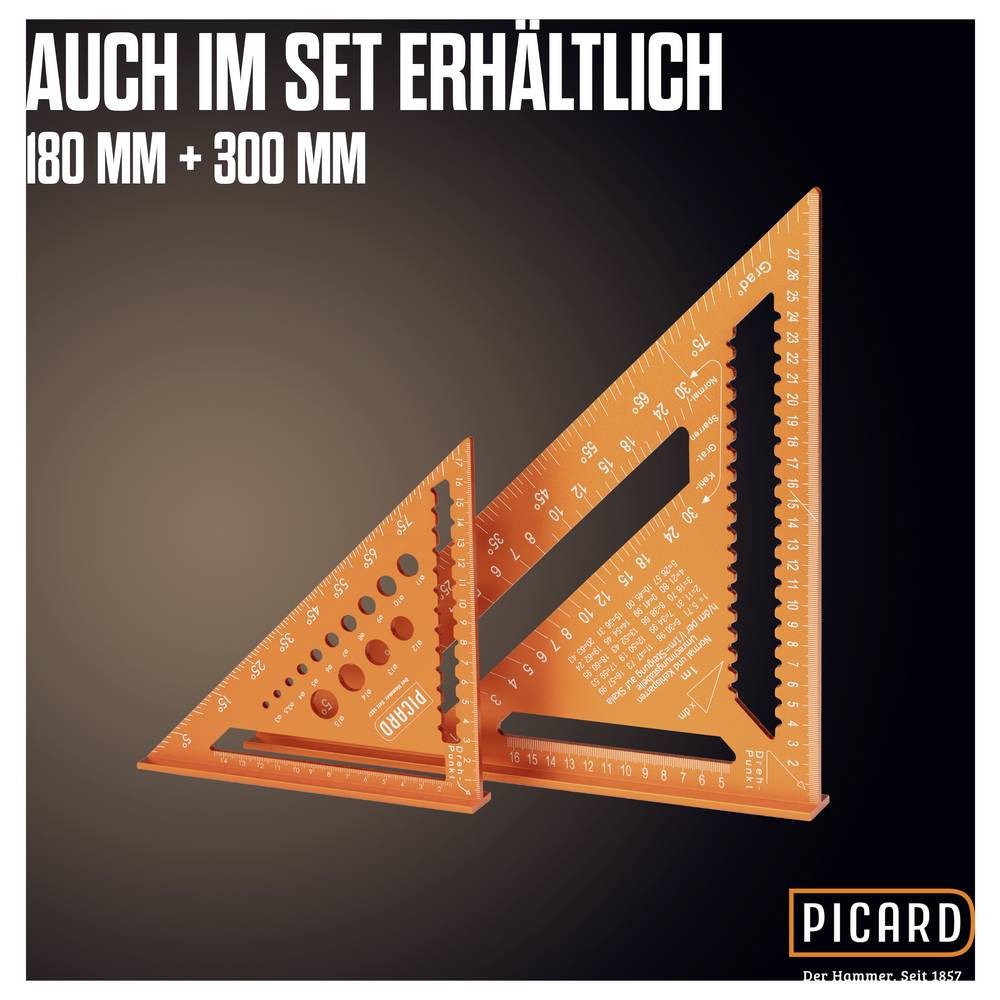

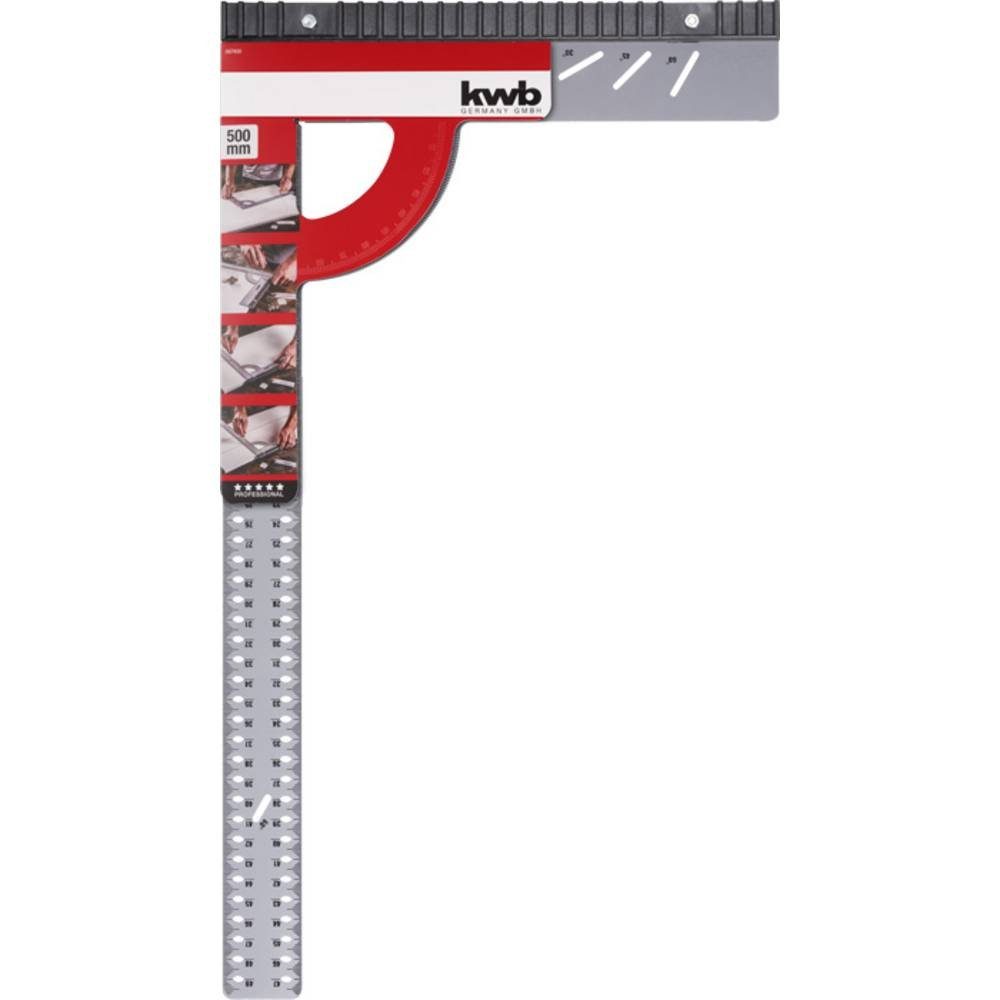

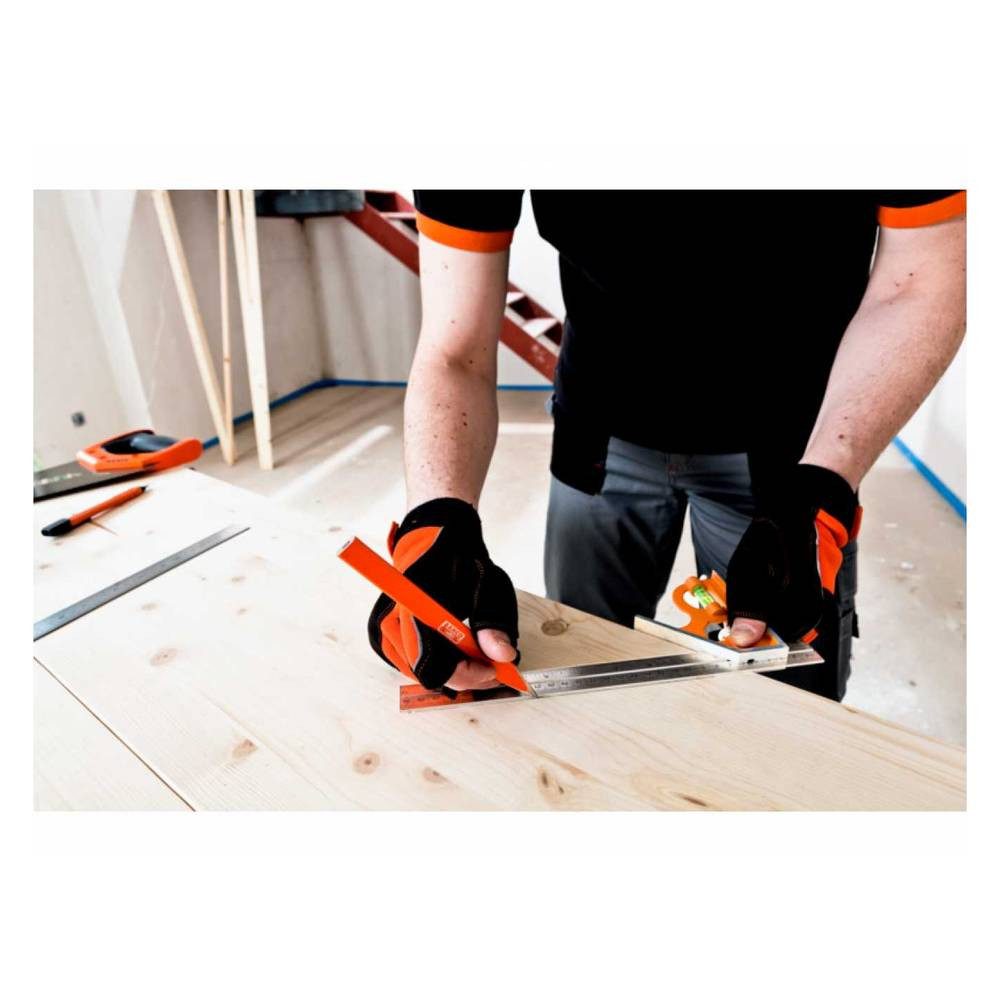

Schlosser-, Tischler- oder Anschlagwinkel fürs Handwerk

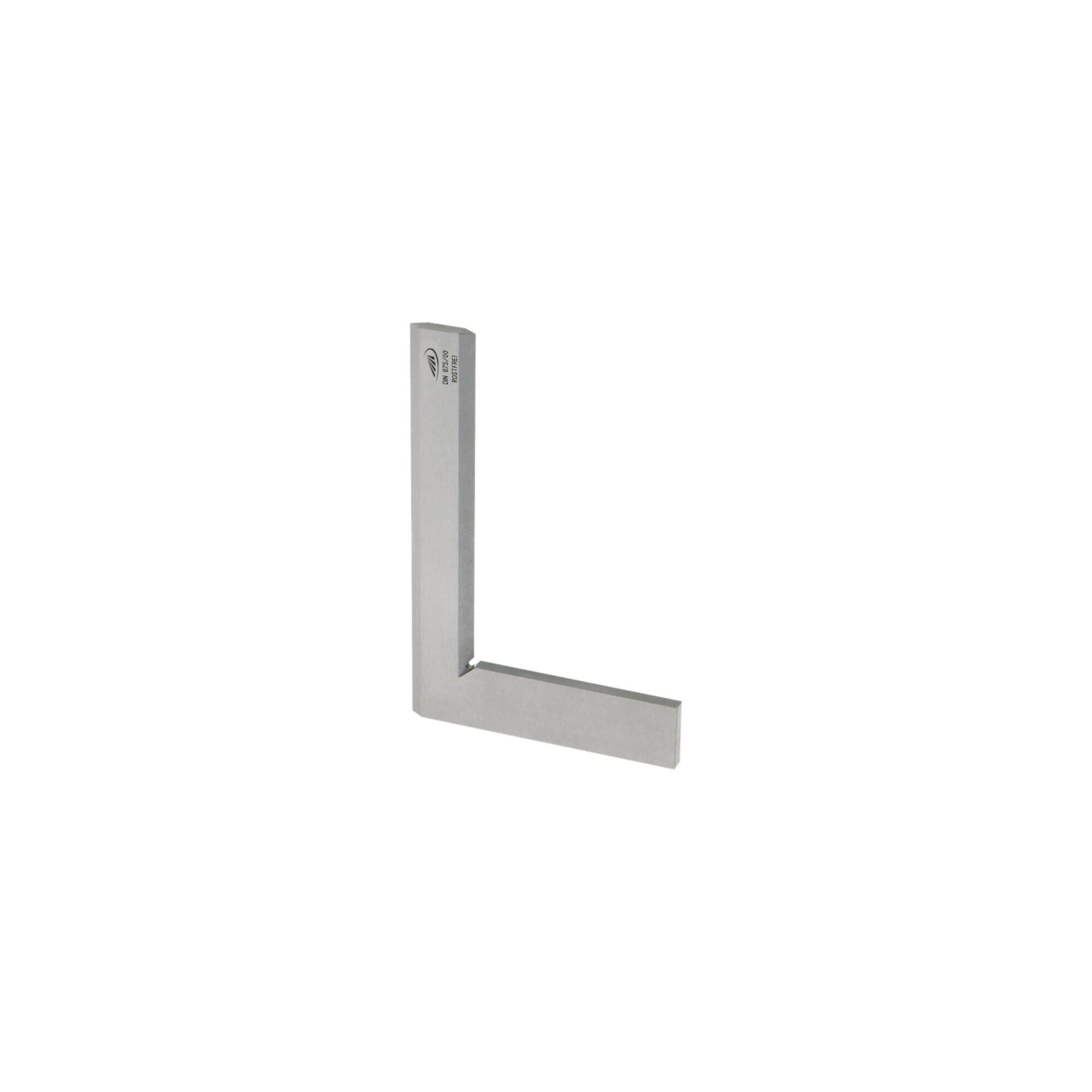

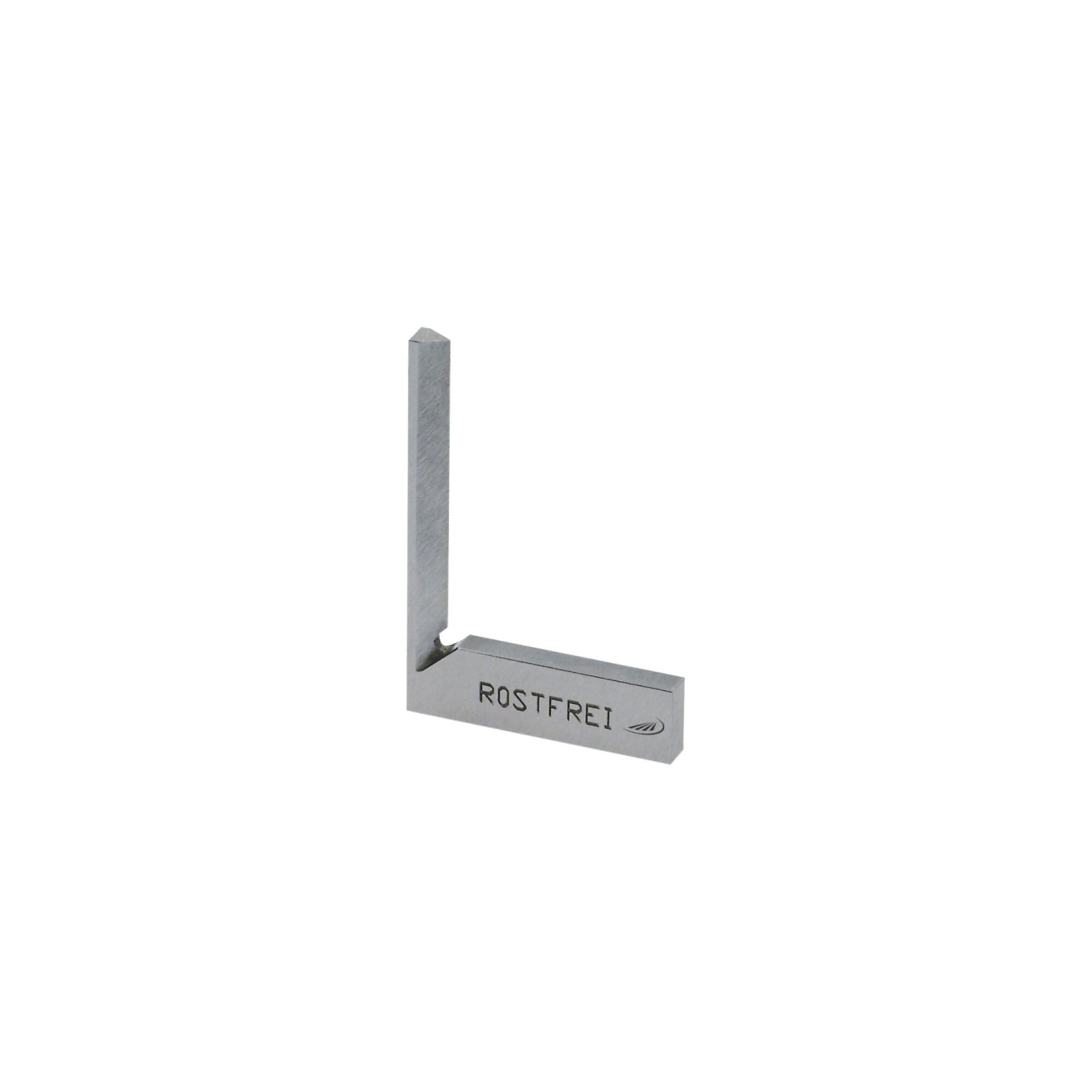

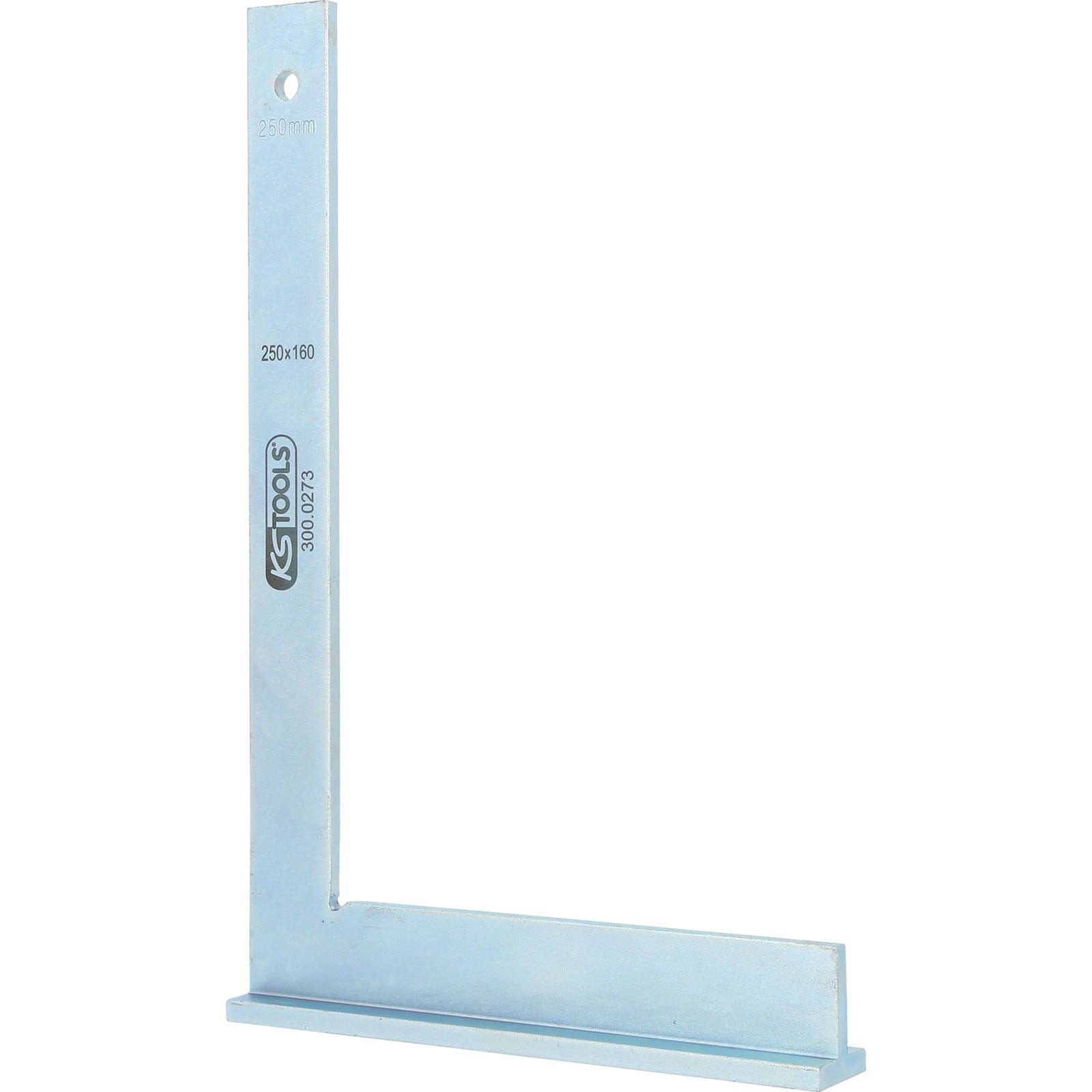

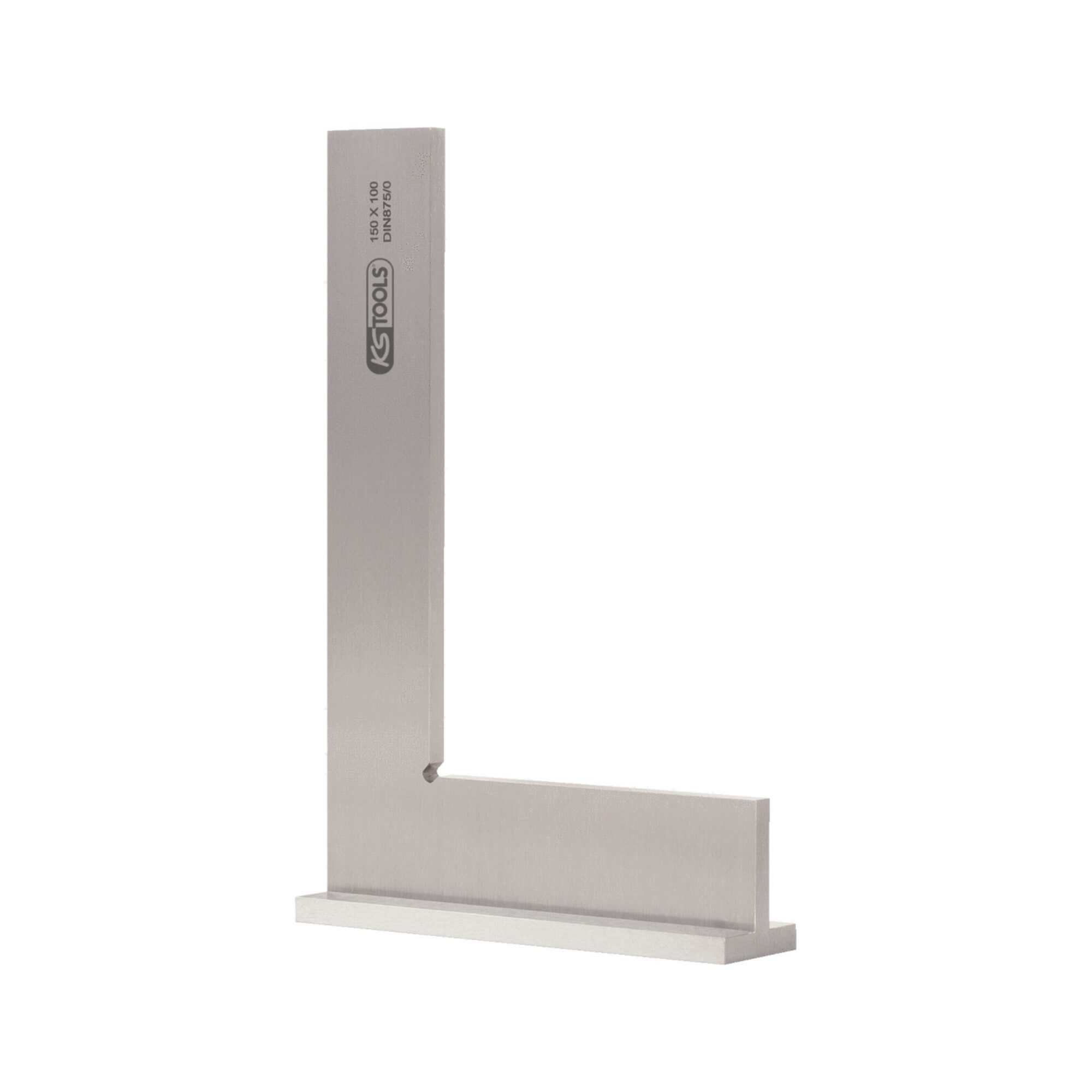

Bei Schlosser- oder Tischlerwinkeln handelt es sich um starre Werkzeuge, deren zwei unterschiedlich lange Schenkel fest im 90-Grad-Winkel angeordnet sind. Damit kannst du prüfen, ob mehrere Werkstücke oder Aufbauten wie Wände oder Leisten exakt im rechten Winkel zueinander stehen. Die Bezeichnung Anschlagwinkel rührt von der Möglichkeit her, entlang der sogenannten Anreißkante mit einem Bleistift oder einer (An-)Reißnadel eine Markierung zu erzeugen.

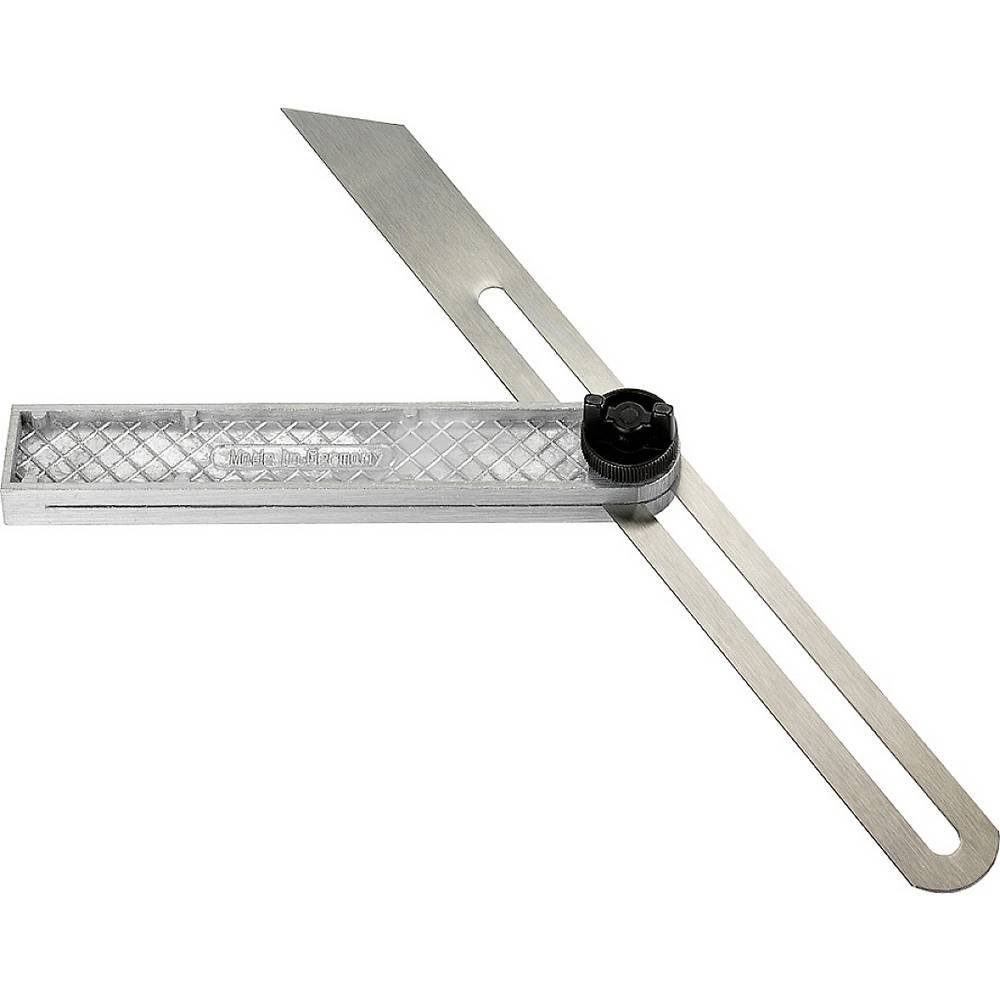

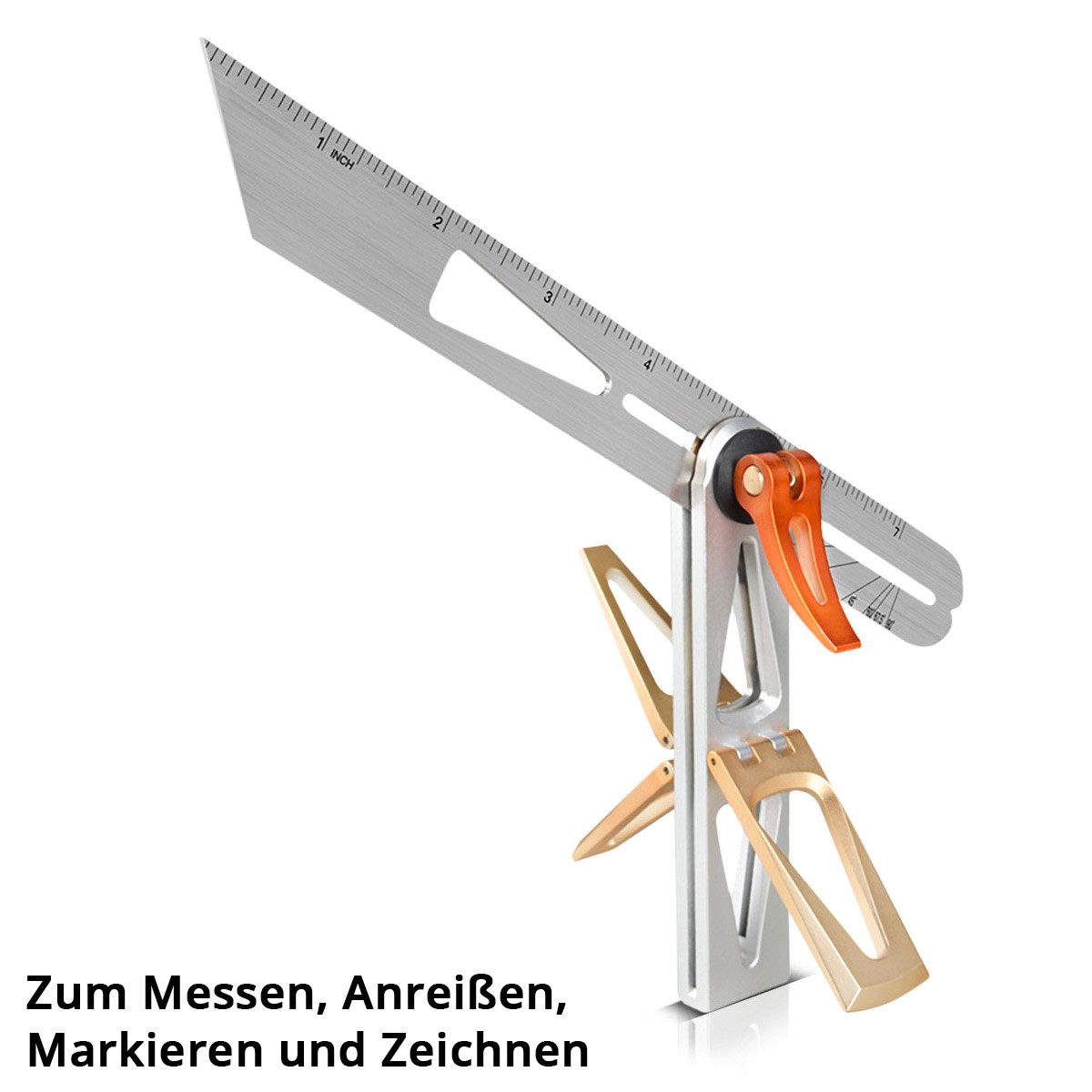

Winkelschmiegen zum Zeichnen und Handwerken

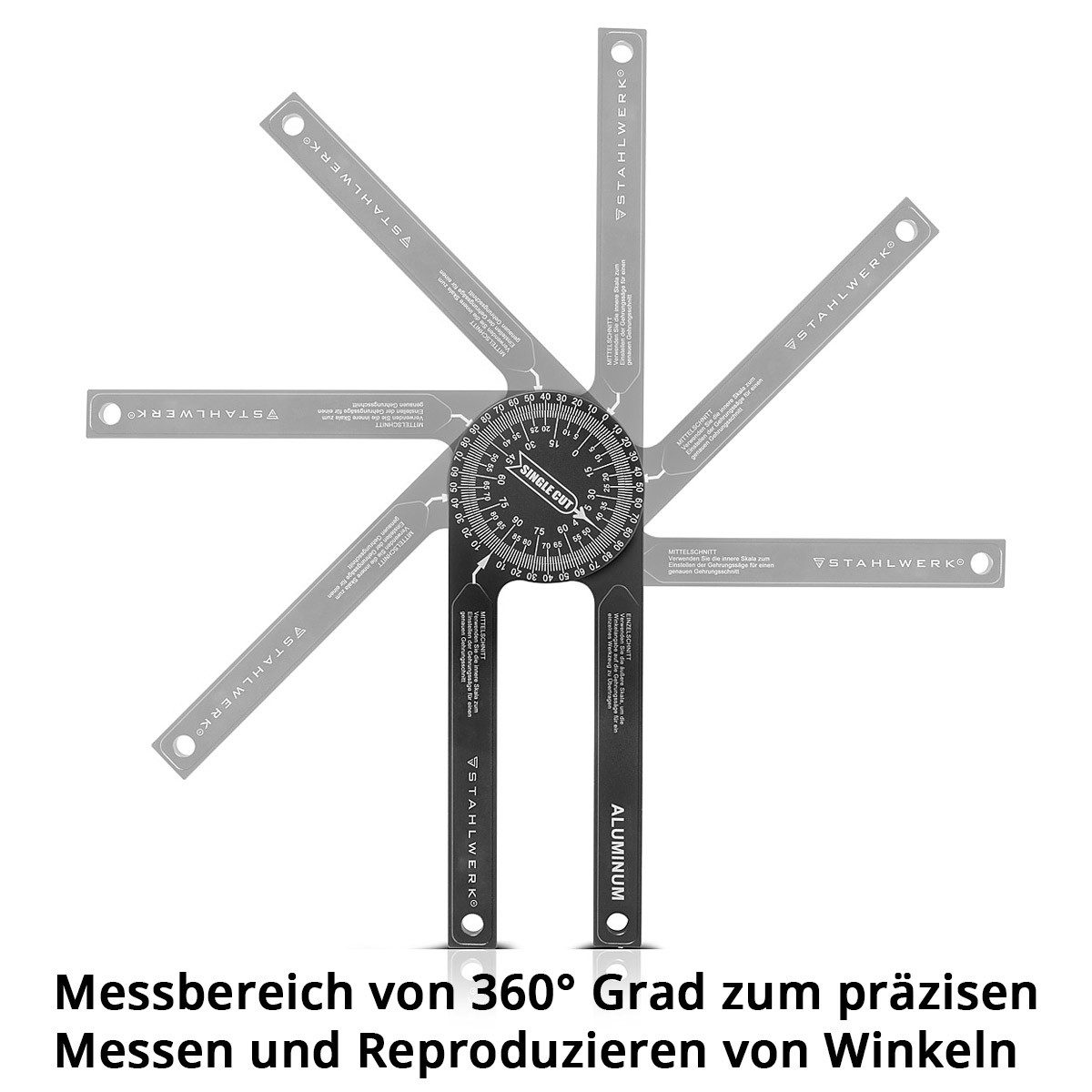

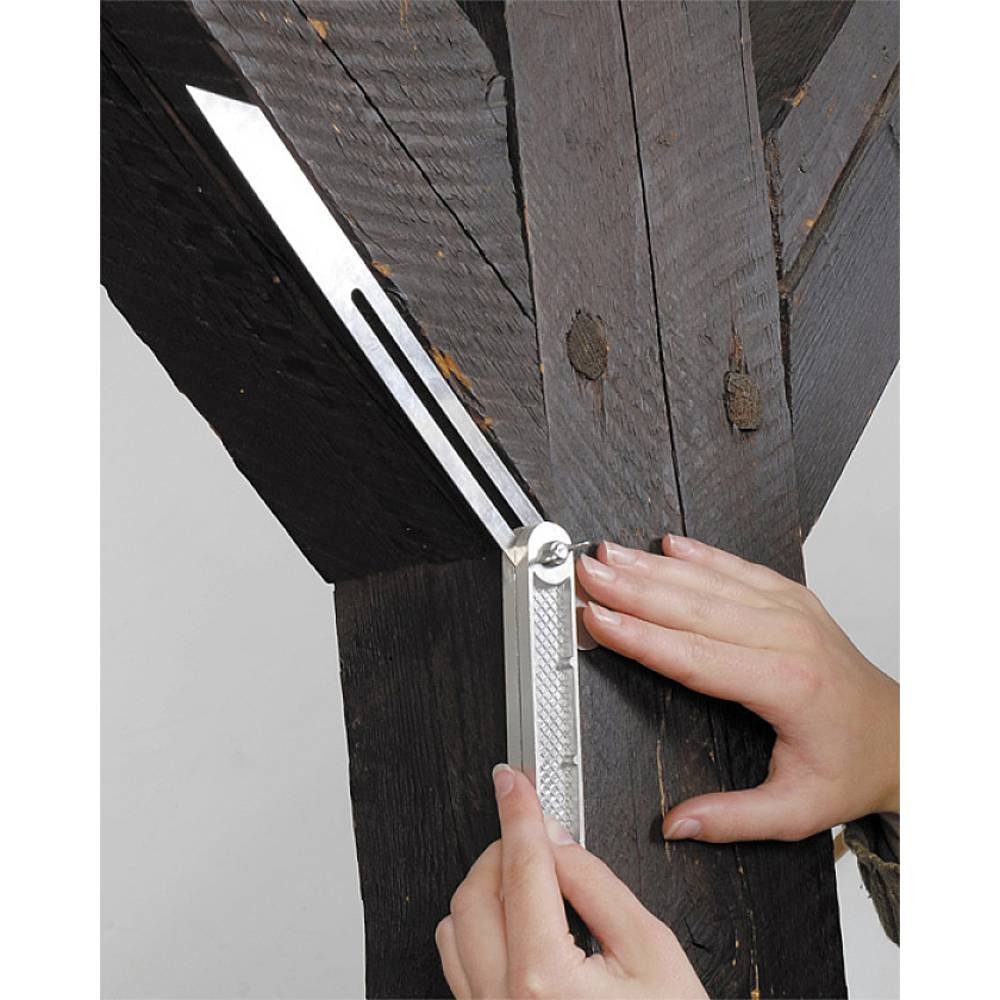

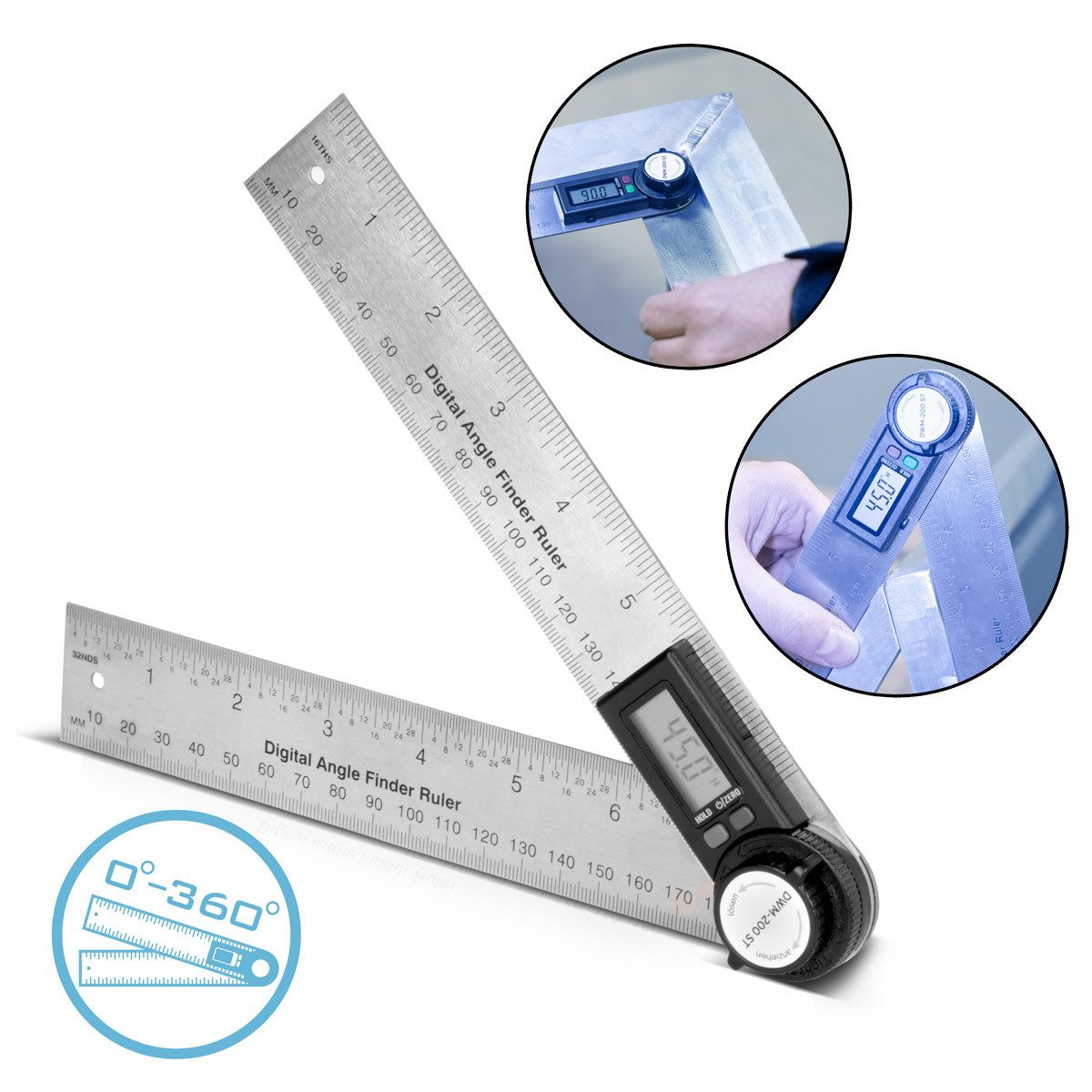

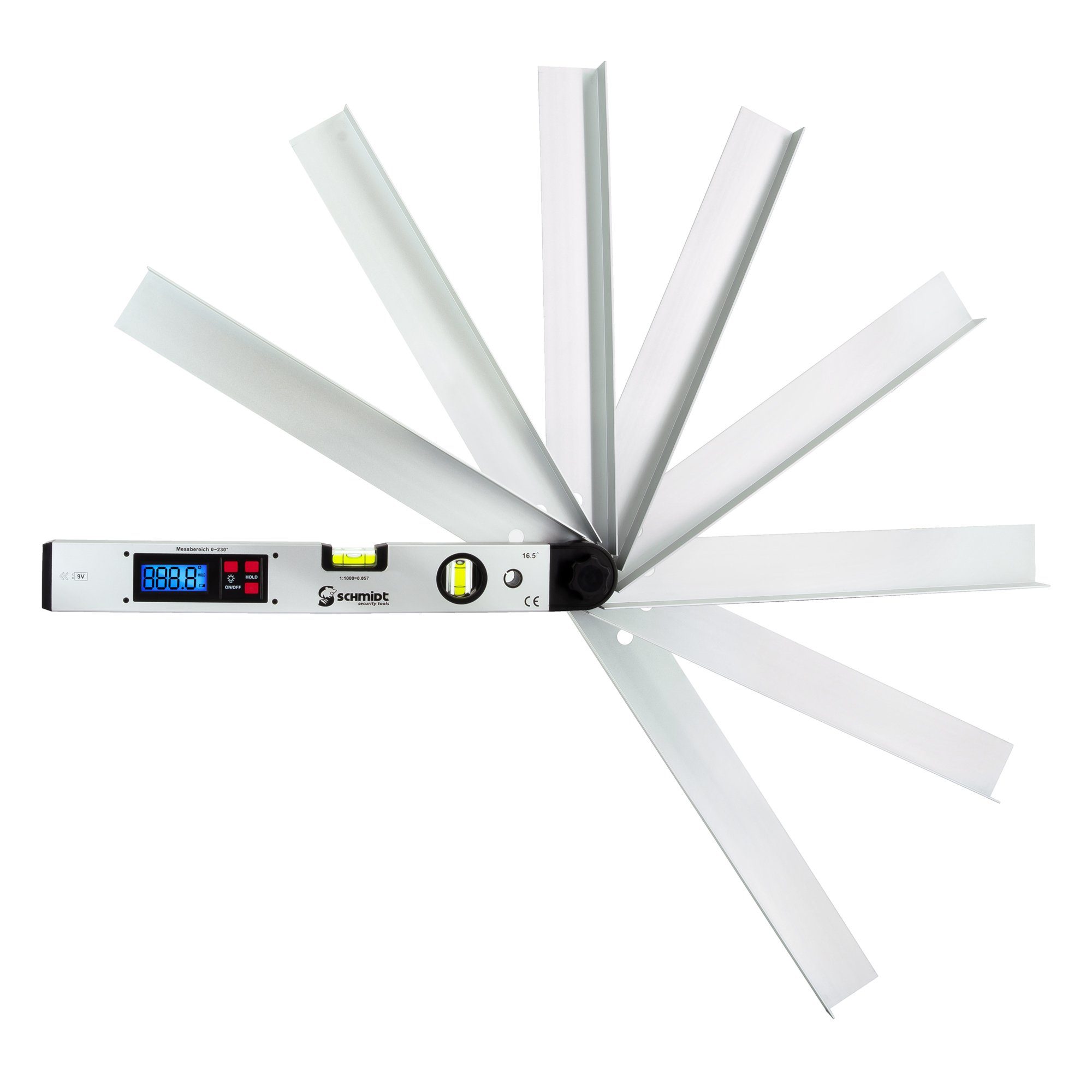

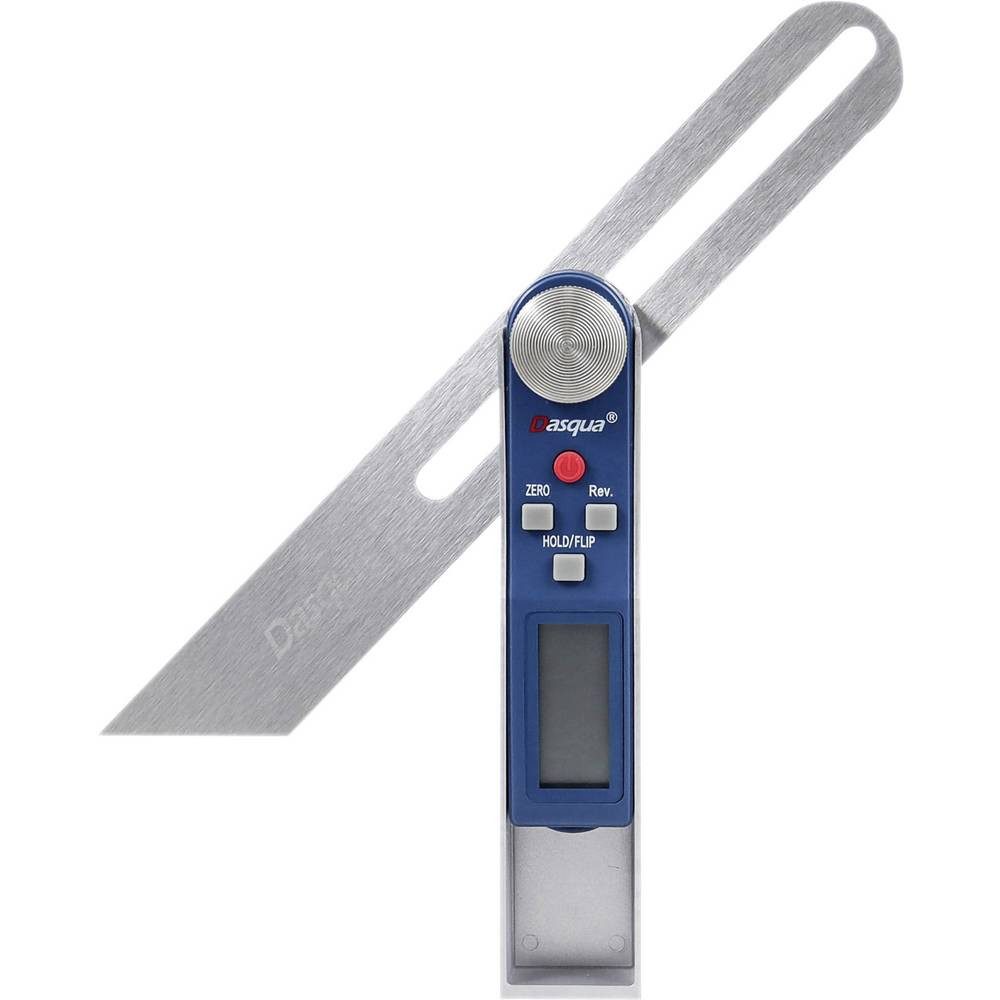

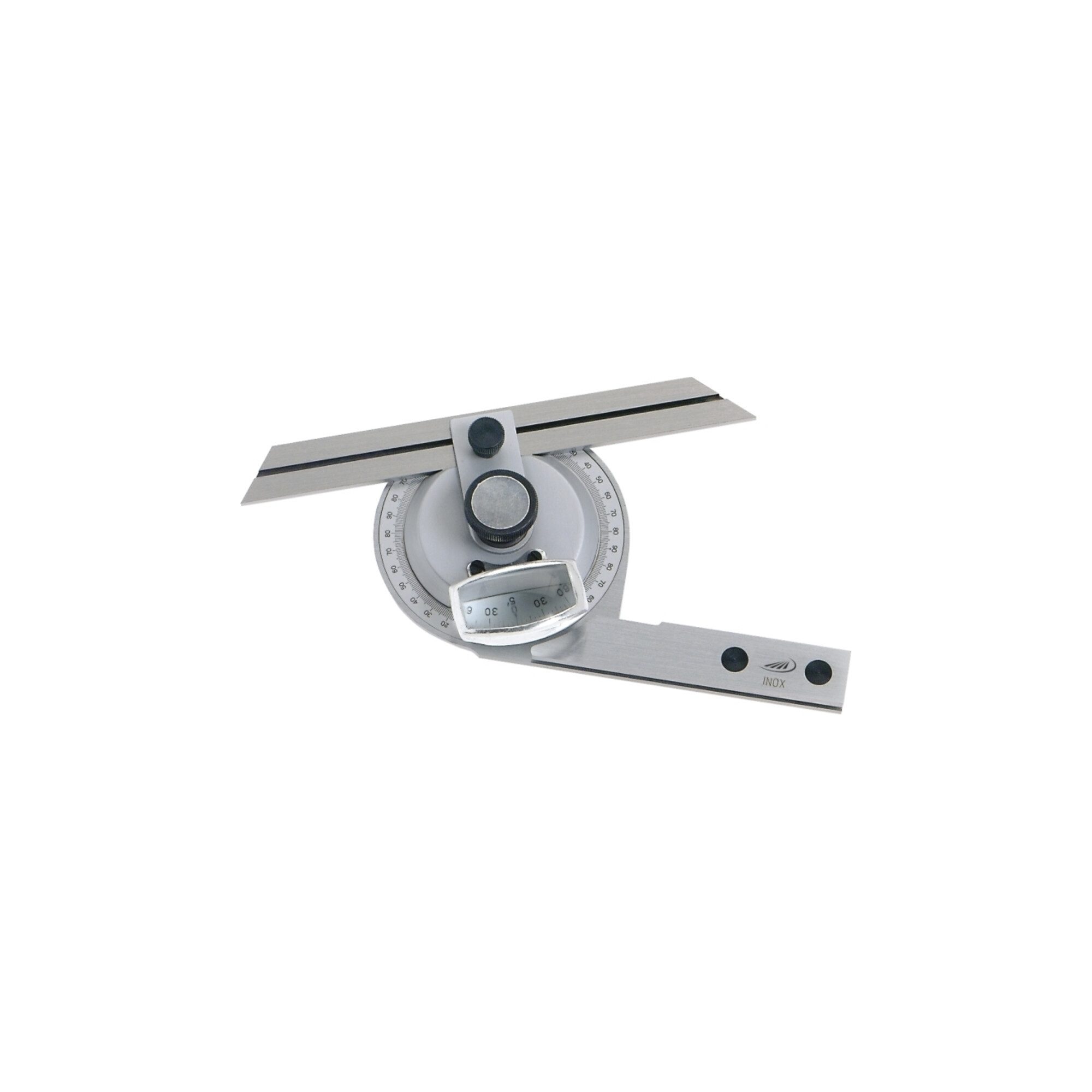

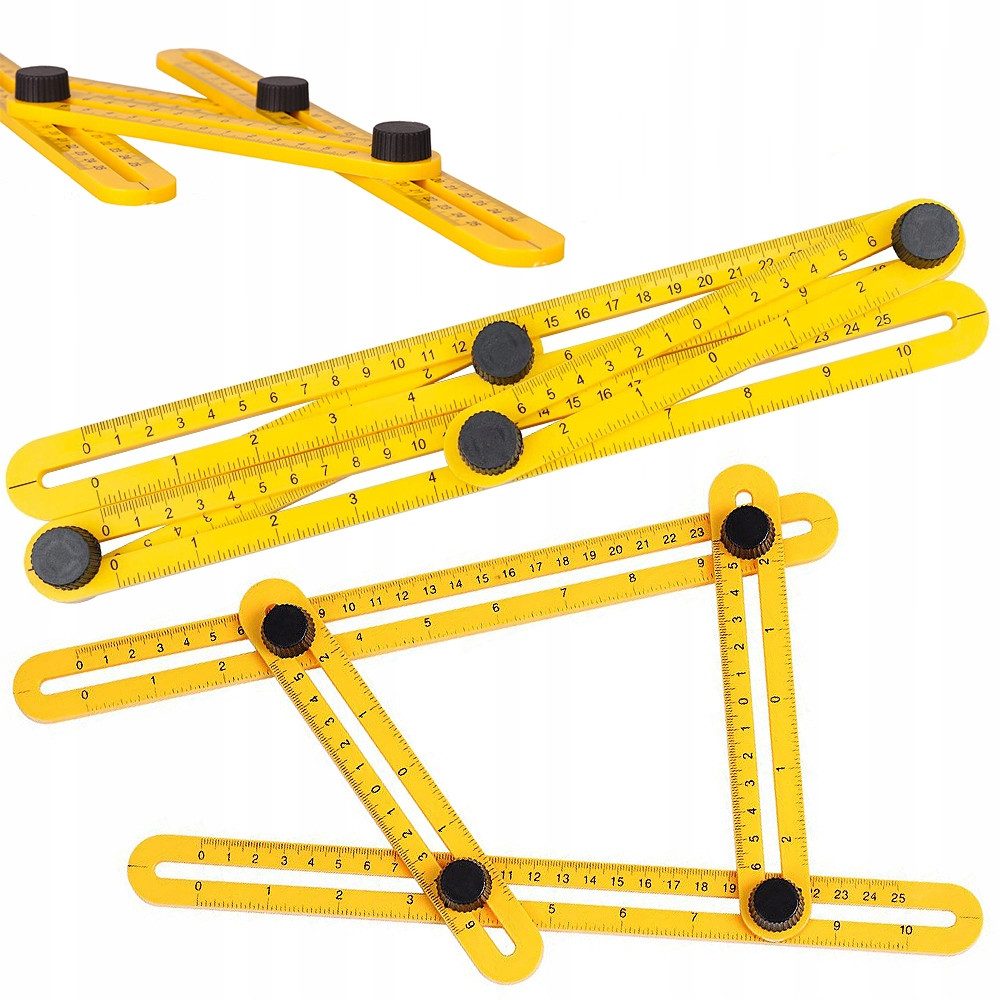

Als Winkelschmiegen oder Winkel-Lineale werden aus zwei geraden Linealen bestehende Winkelmesser bezeichnet, die über ein Drehgelenk miteinander verbunden sind. Diese erlauben neben dem reinen Messen beispielsweise auch die Abnahme eines vorhandenen Winkels und dessen Übertragung auf ein anderes Werkstück. Je nach Ausführung des Drehgelenks kannst du damit das volle Winkelspektrum zwischen 0 und 360 Grad messen und übertragen.

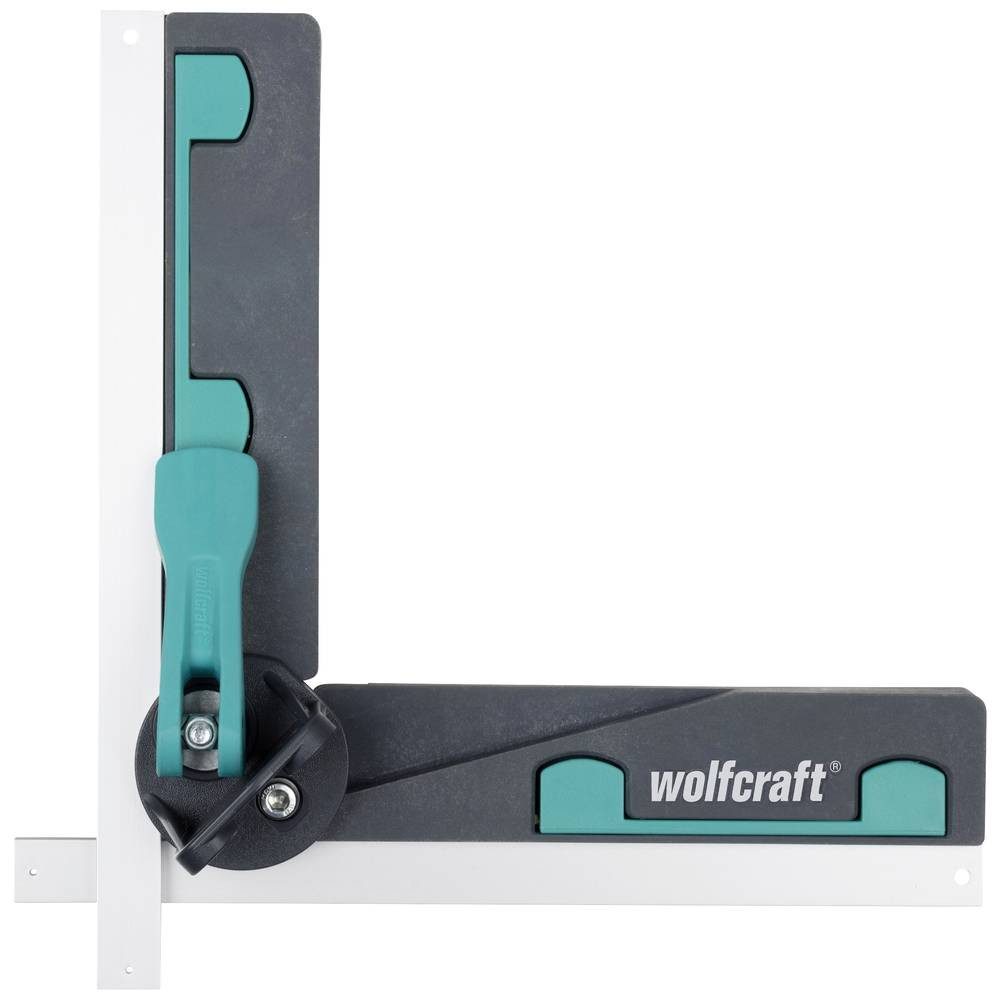

Tipp: Winkelschmiegen eignen sich auch gut, um den Gehrungswinkel beispielsweise eines Rahmenelements oder einer Bodenleiste und dessen Einstellung auf einer Kapp- und Gehrungssäge zu ermitteln.

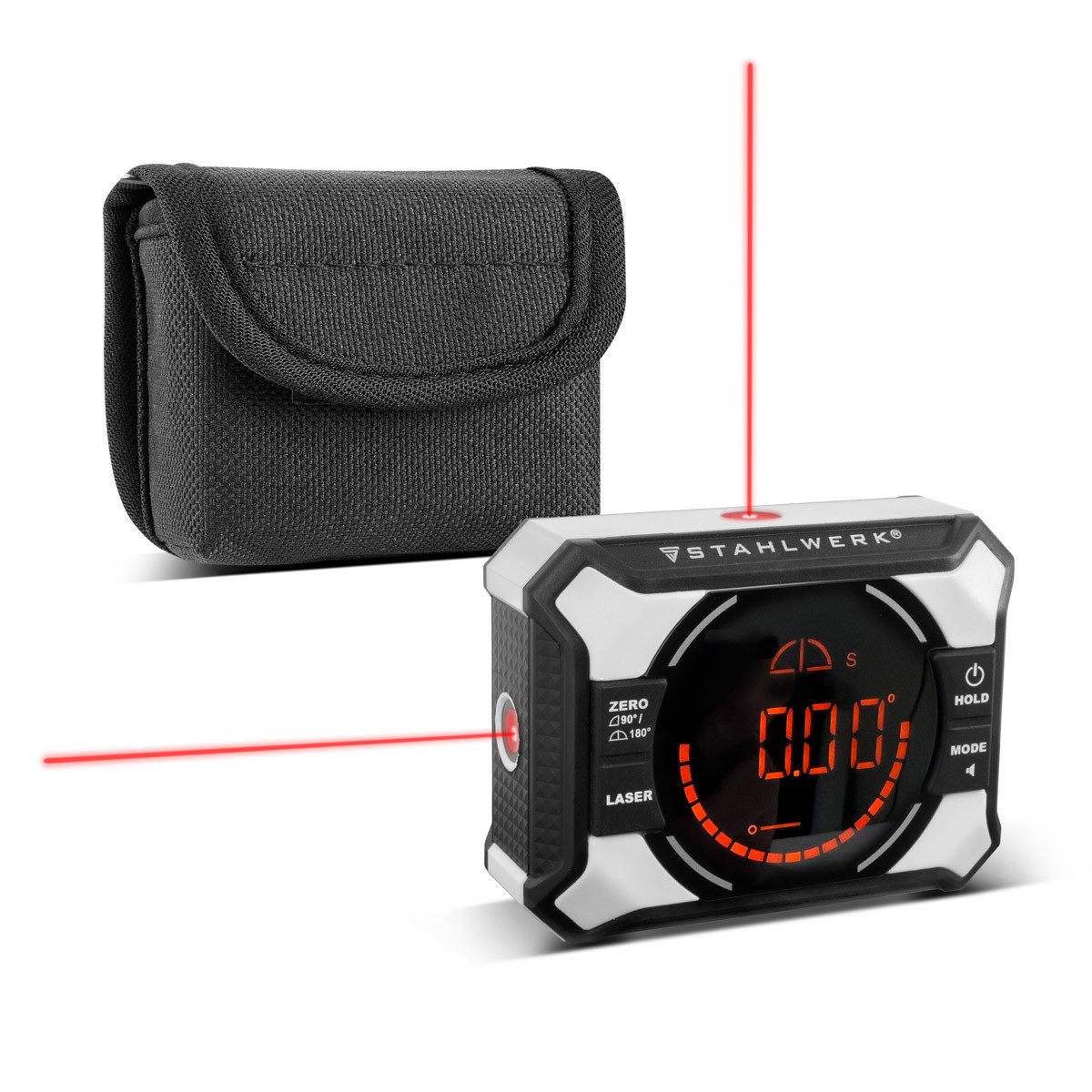

Neigungsmesser für relative Messungen

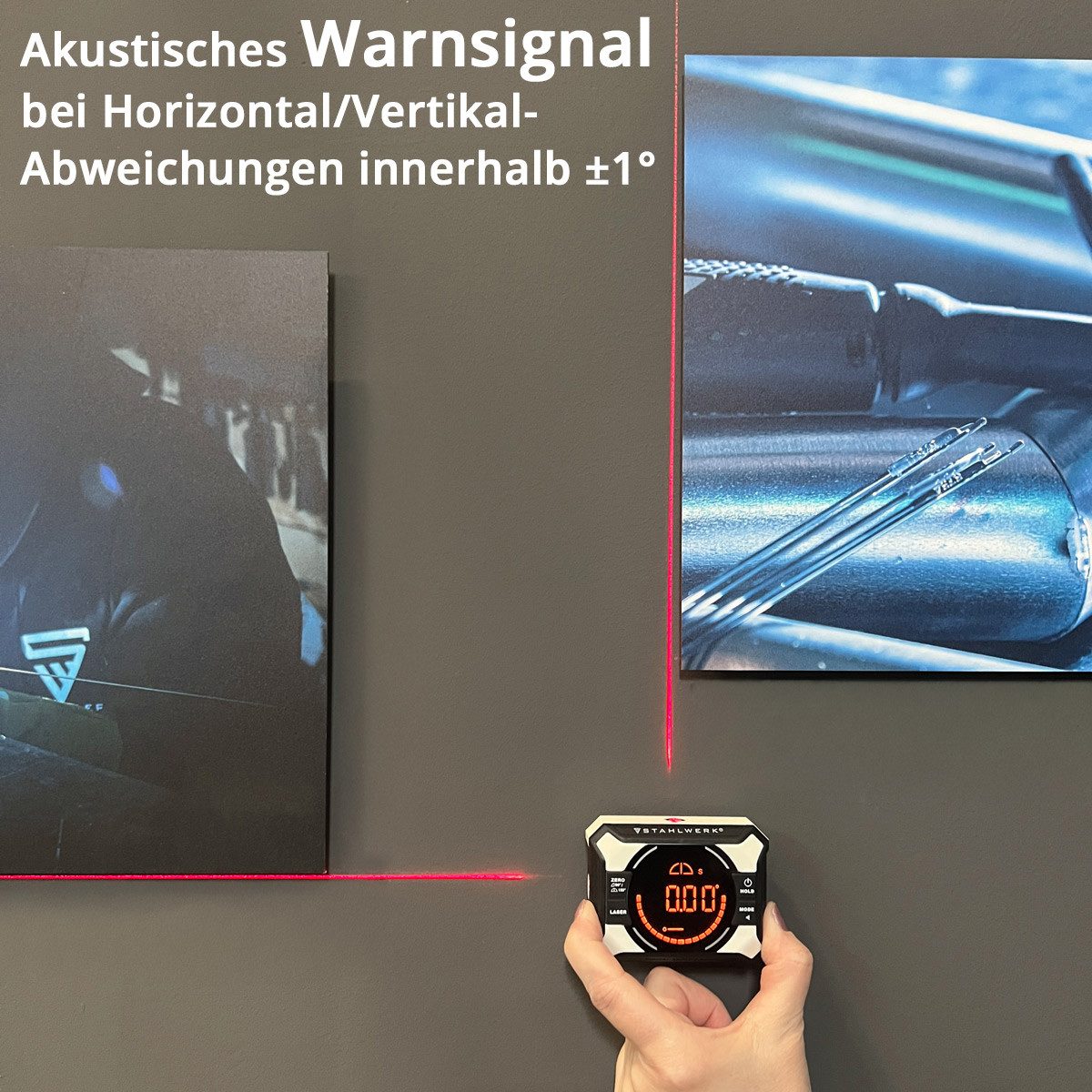

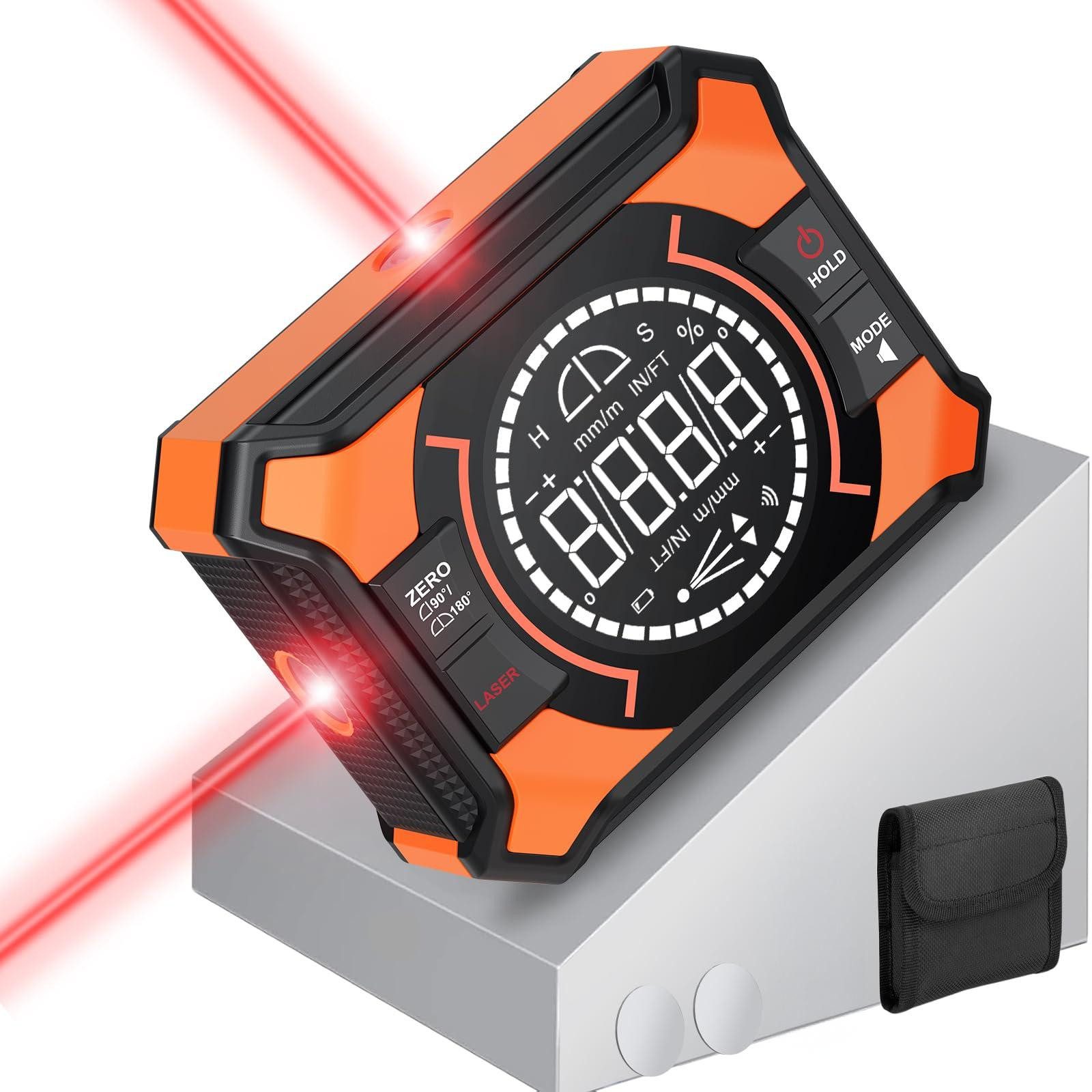

Neigungsmesser, im Fachjargon als Inklinometer bezeichnet, dienen der Ermittlung von Neigungswinkeln in Relation zum Boden oder zu einem anderen Werkstück. Du kannst sie meist auf ein bestimmtes Niveau einpegeln und per Laser auch Messungen an entfernten Objekten wie beispielsweise Stützbalken oder Wänden durchführen. Das ist beim Bauen und Renovieren wichtig und praktisch.
Was sollte ich bei Werkzeugen zur Winkelmessung beachten?
Analog oder digital

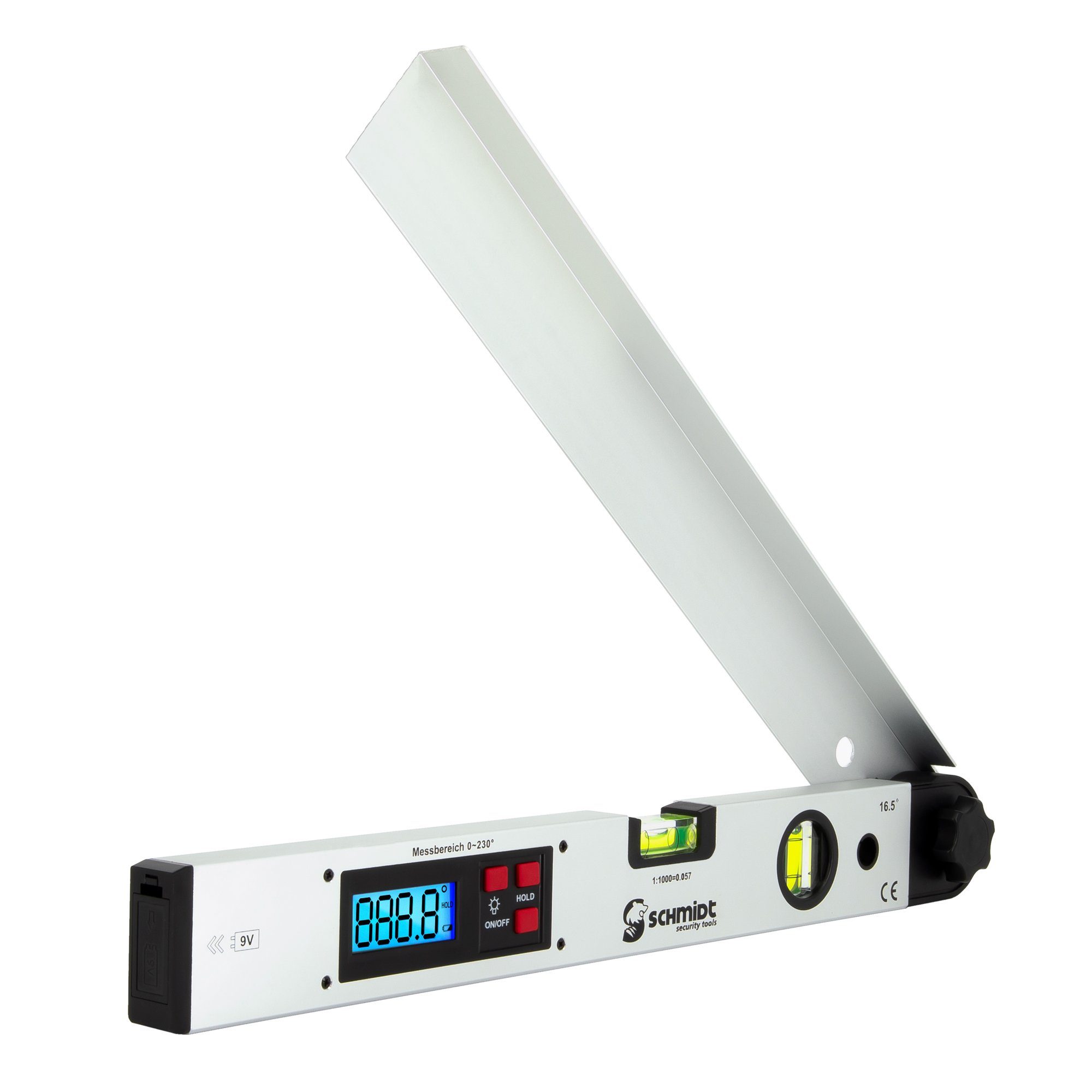

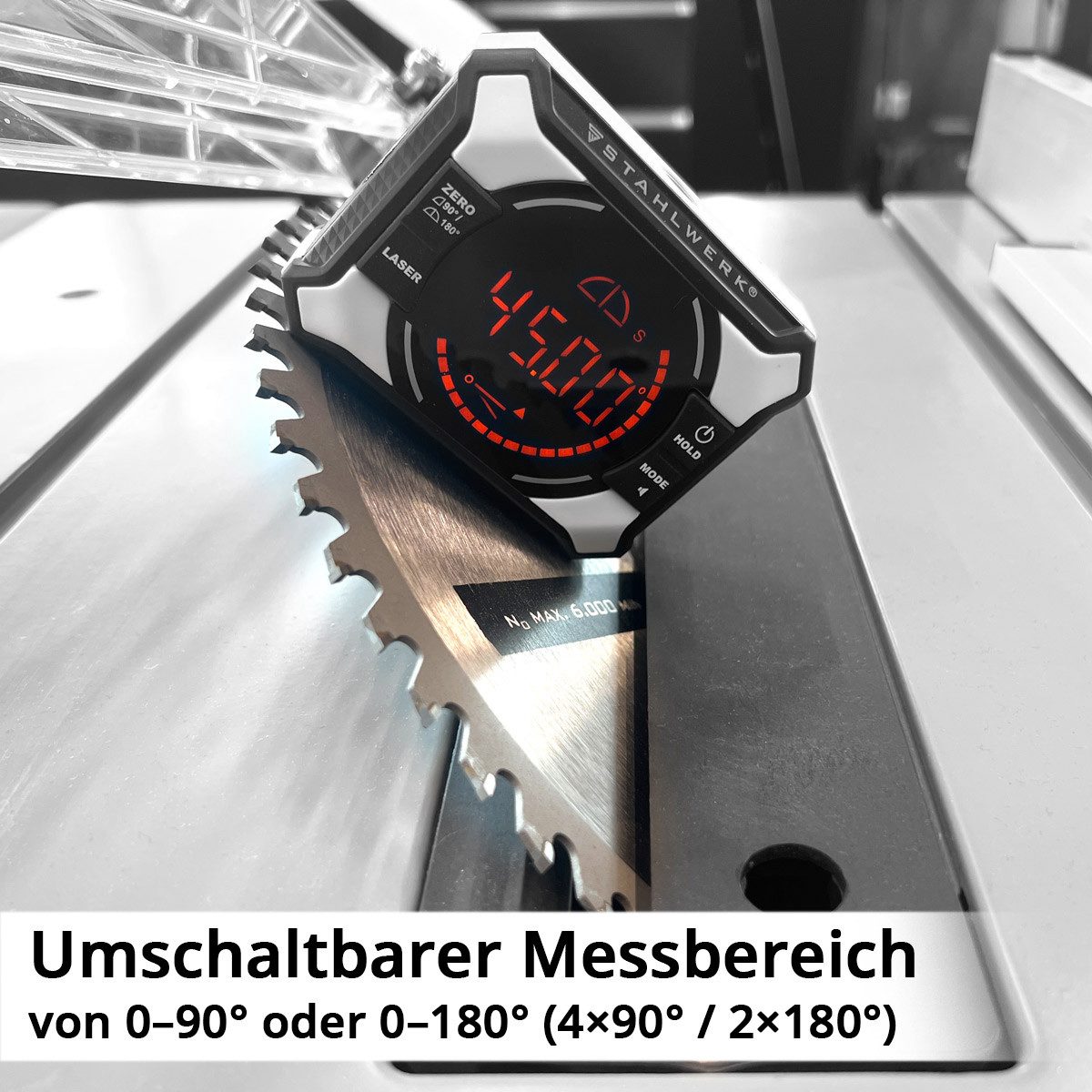

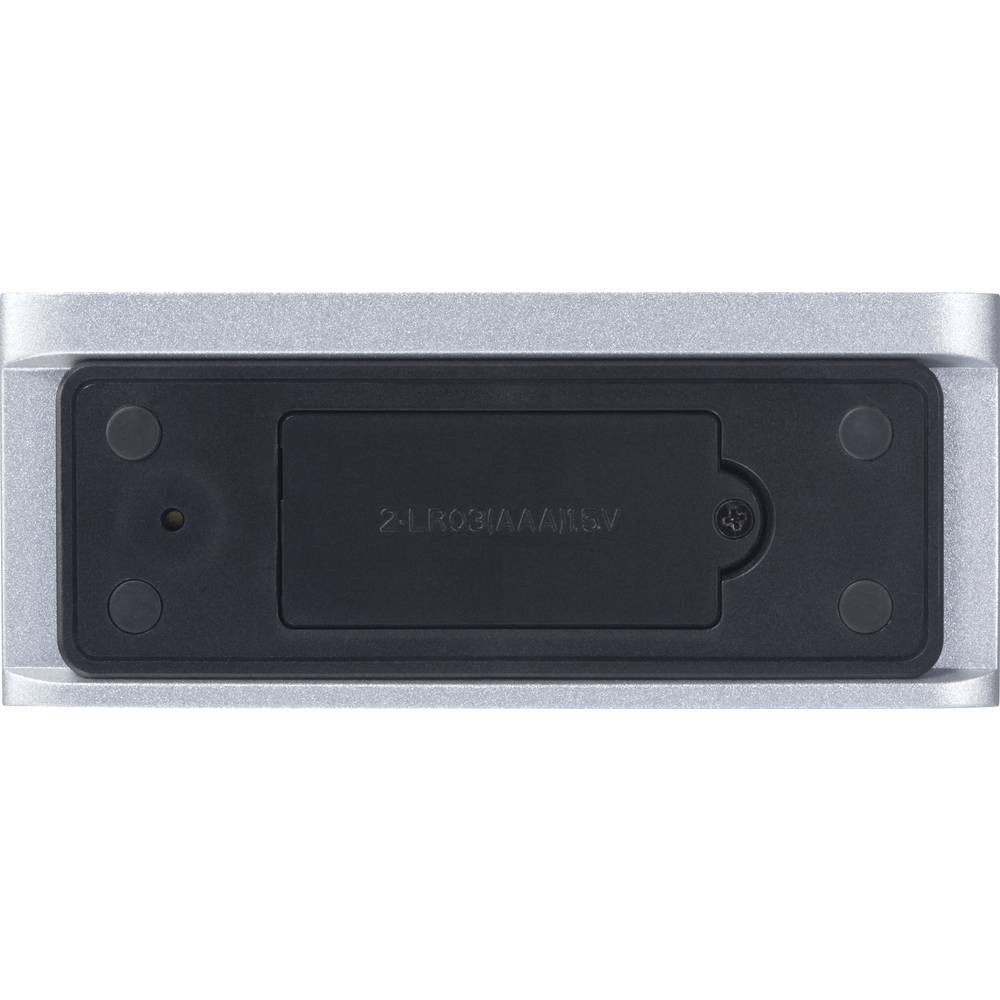

Während Lineale oder Anschlagwinkel nur in analoger Ausführung erhältlich sind, bekommst du Winkelschmiegen und vor allem Neigungsmesser auch mit digitaler Anzeige. Auf den großen, gut ablesbaren und in einigen Fällen sogar hintergrundbeleuchteten LC-Displays wird der Winkel auf bis zu zwei Nachkommastellen genau angezeigt und lässt sich entsprechend schnell ablesen. Deshalb kann sich der Aufpreis für einen digitalen Winkelmesser durchaus lohnen.

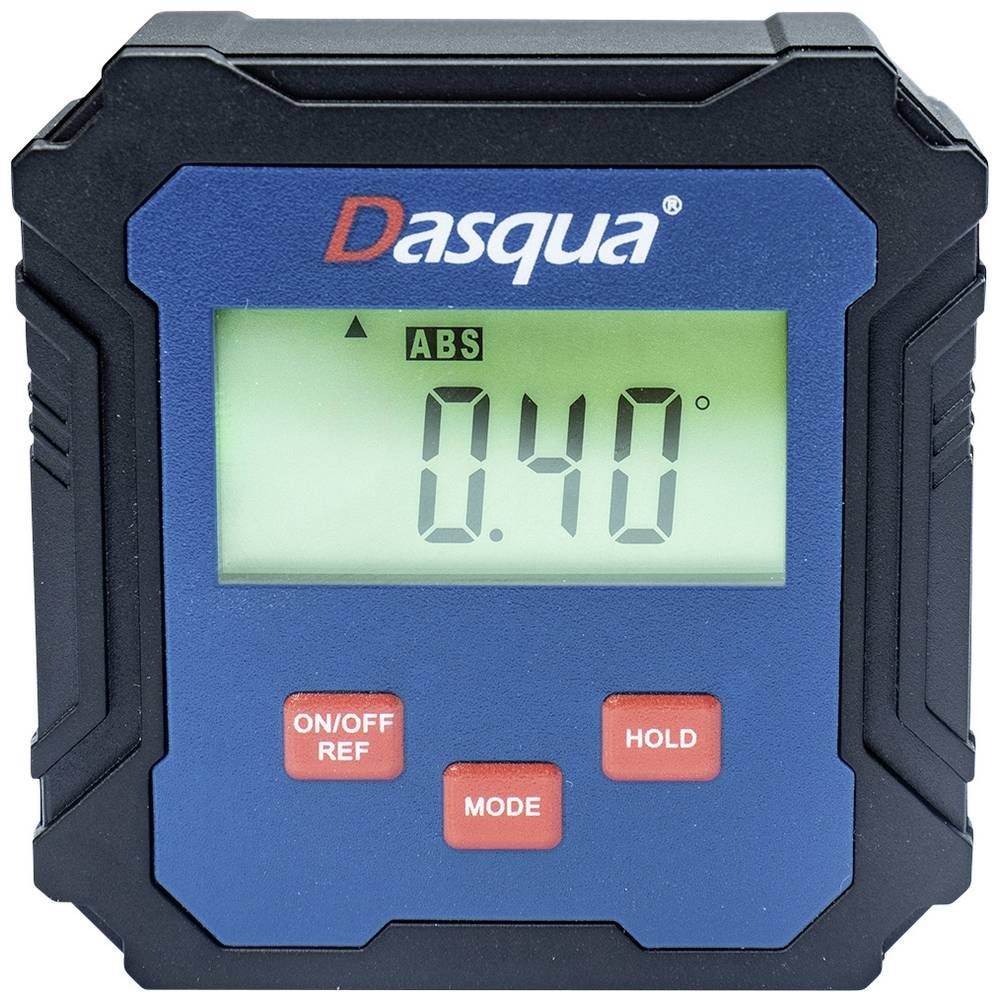

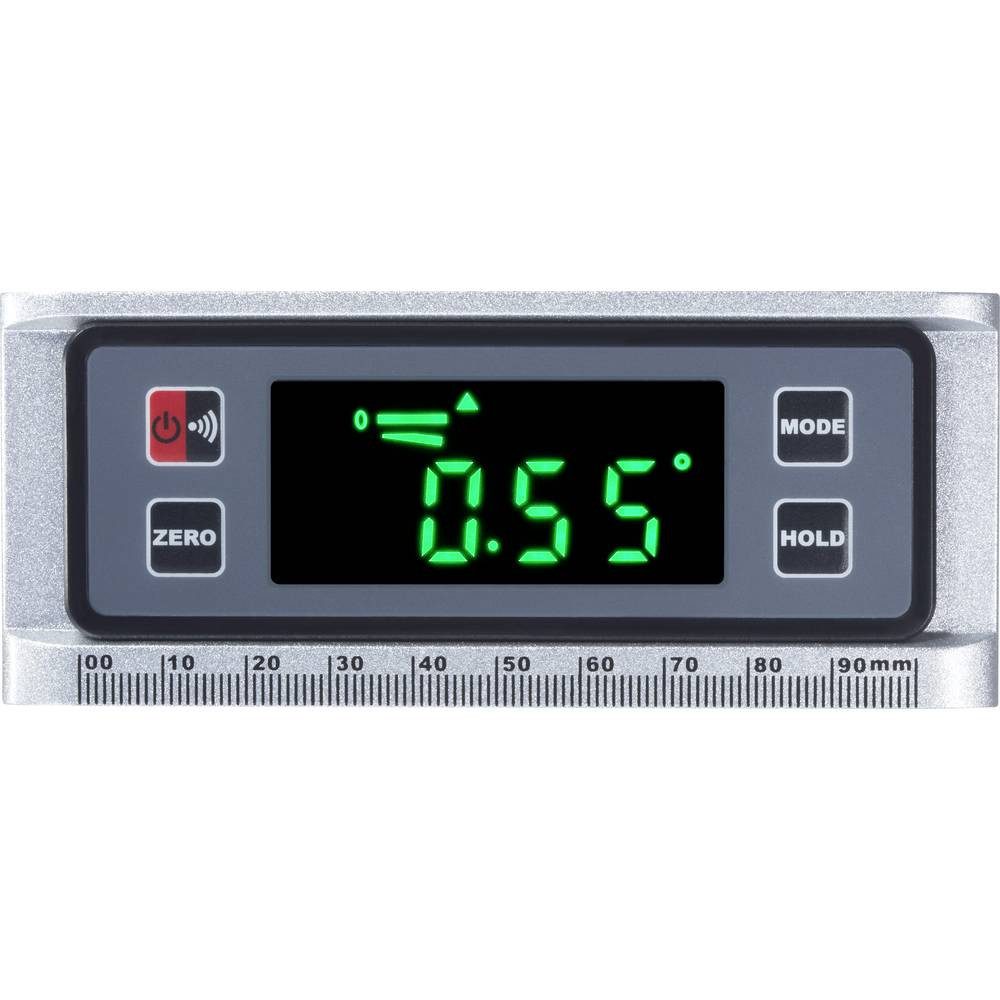

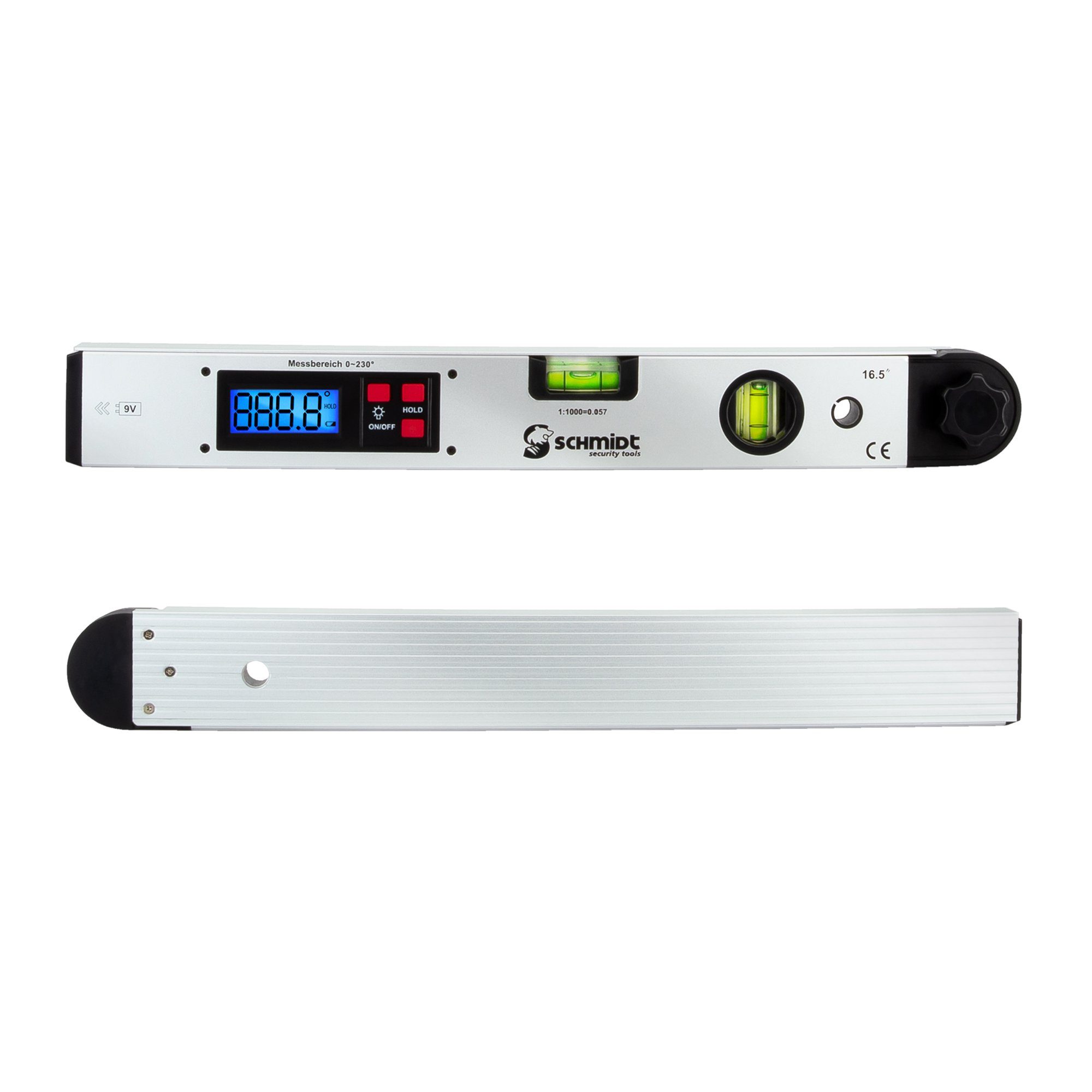

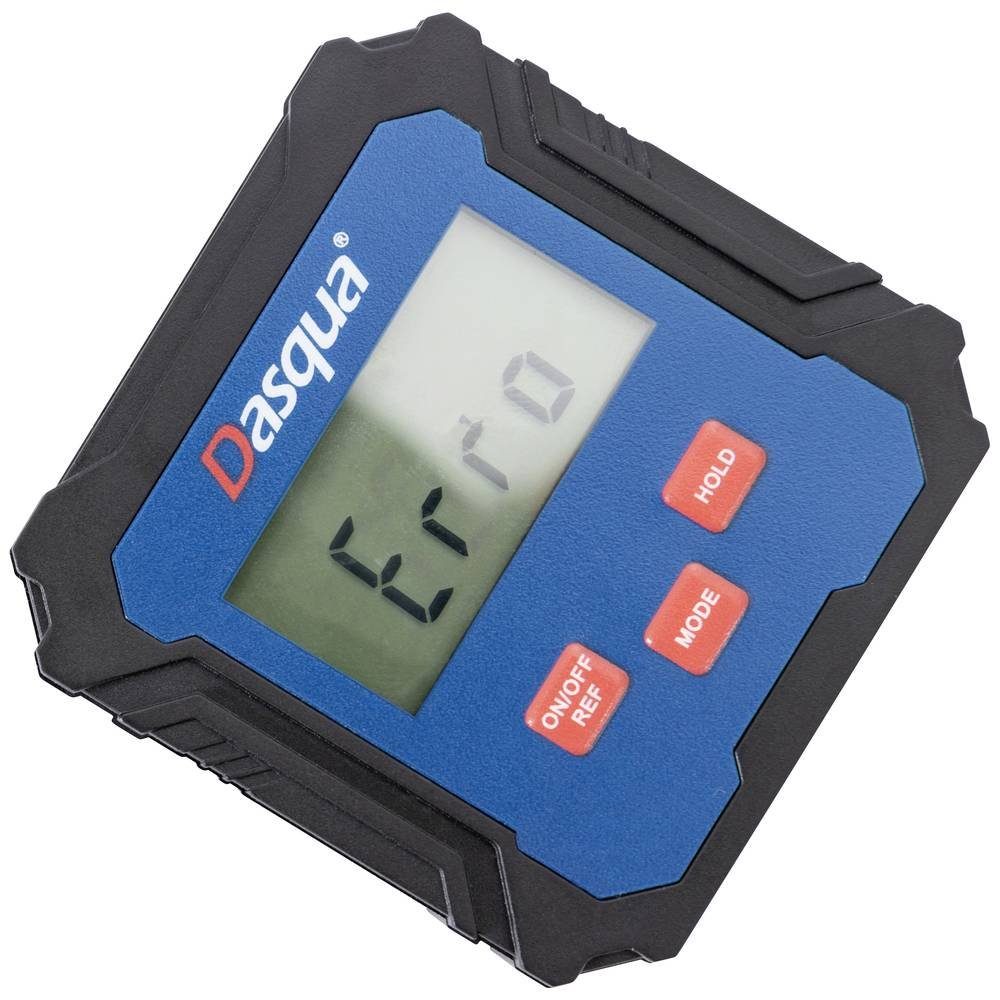

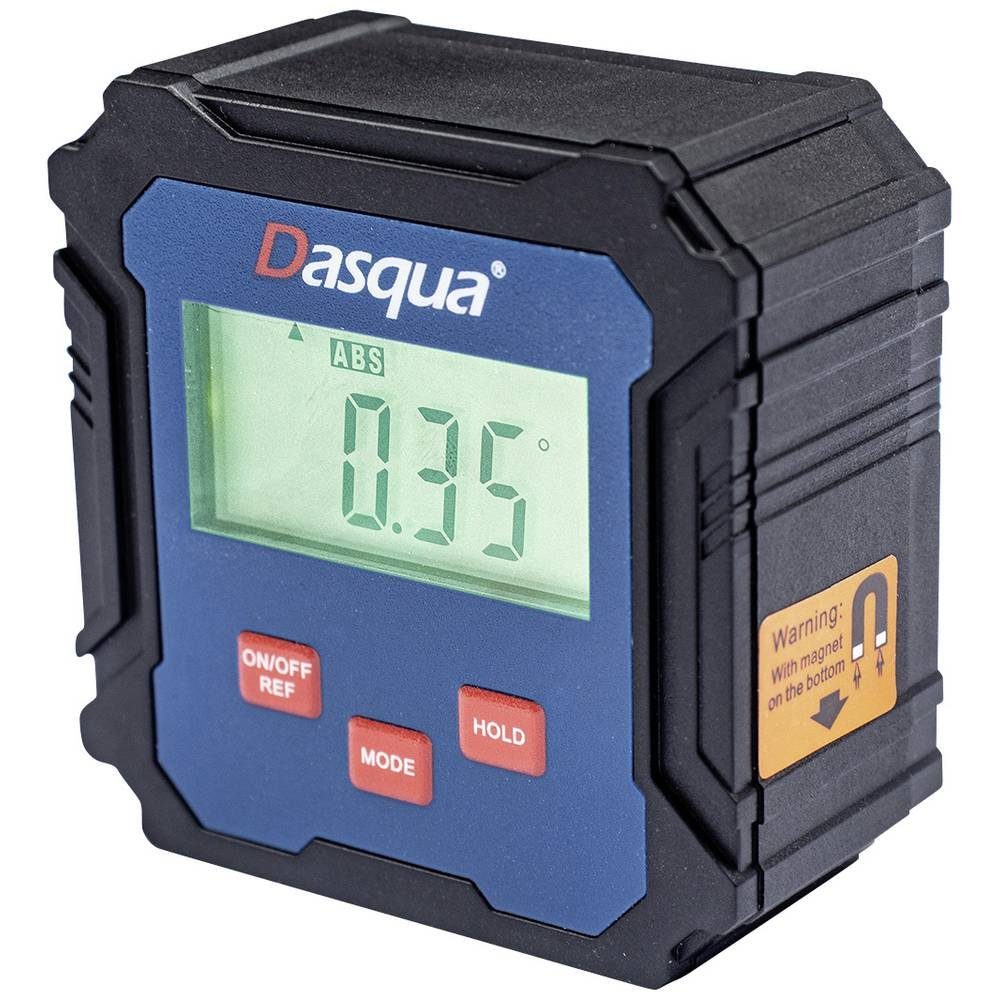

Tipp: Elektronische Nivellierungsboxen mit großem Display sind kompakt, handlich, leicht zu bedienen und oft mit einem Magneten für den festen Halt an metallenen Werkstücken oder Werkzeugen versehen.
Zusätzliche Kalibrierungselemente
Wenn du Messungen an feststehenden Elementen wie Raumecken vornehmen möchtest, brauchst du eine Möglichkeit zur exakten, lotrechten Kalibrierung des Messgeräts in Relation zum Boden. Dabei helfen dir zwei oder mehr ins Gehäuse eingelassene Wasserwaagen in Form kleiner, mit Flüssigkeit gefüllter Kapseln, in denen du eine Luftblase an Kalibrierungslinien ausrichten kannst.
Tipp: Elektronische Winkelmesser sind oft mit einer entsprechenden Neigungsanzeige versehen.
Feststellmechanik

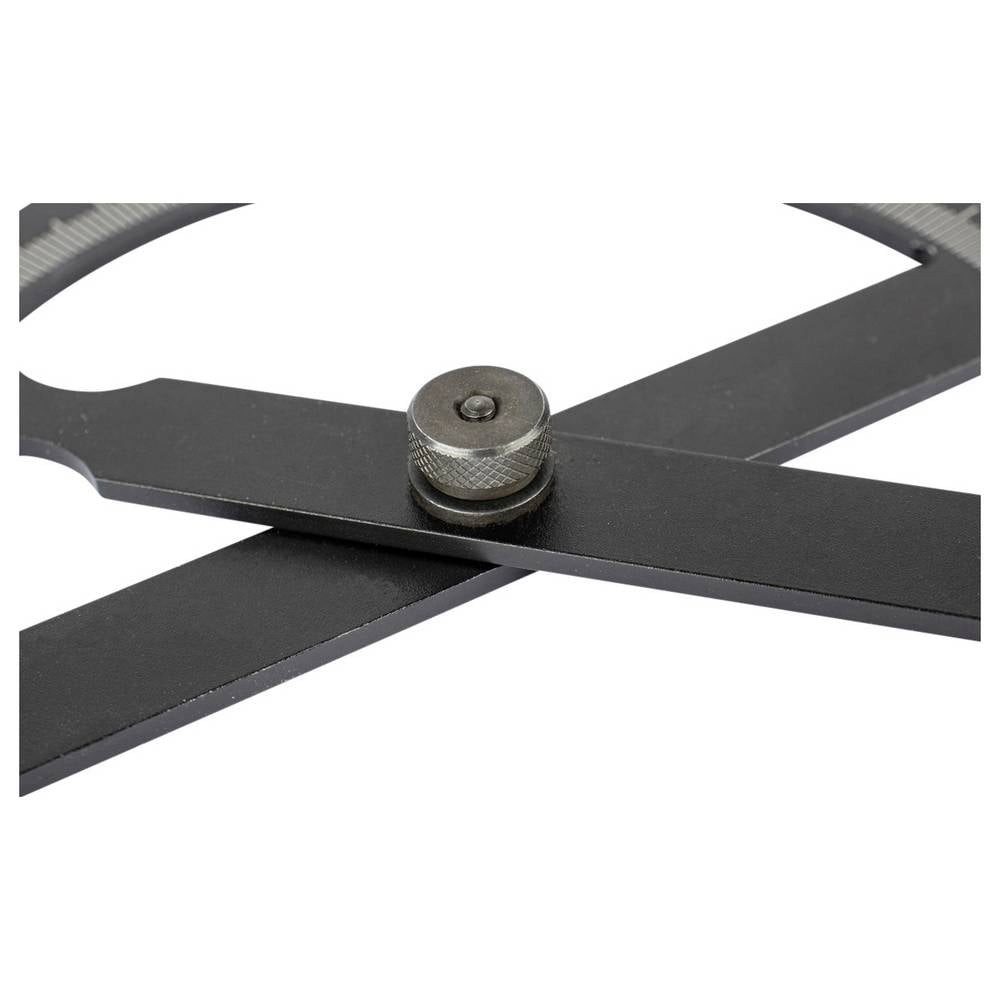

Um mithilfe einer Winkelschmiege einen Winkel von einem Werkstück auf ein anderes zu übertragen, ist eine Feststellmechanik eine große Hilfe. Damit kannst du die Ausrichtung der Messschenkel zueinander per Drehknauf oder Feststelltaste fixieren.
Beschriftung, Zusatzskalen und Hilfen zum Anzeichnen

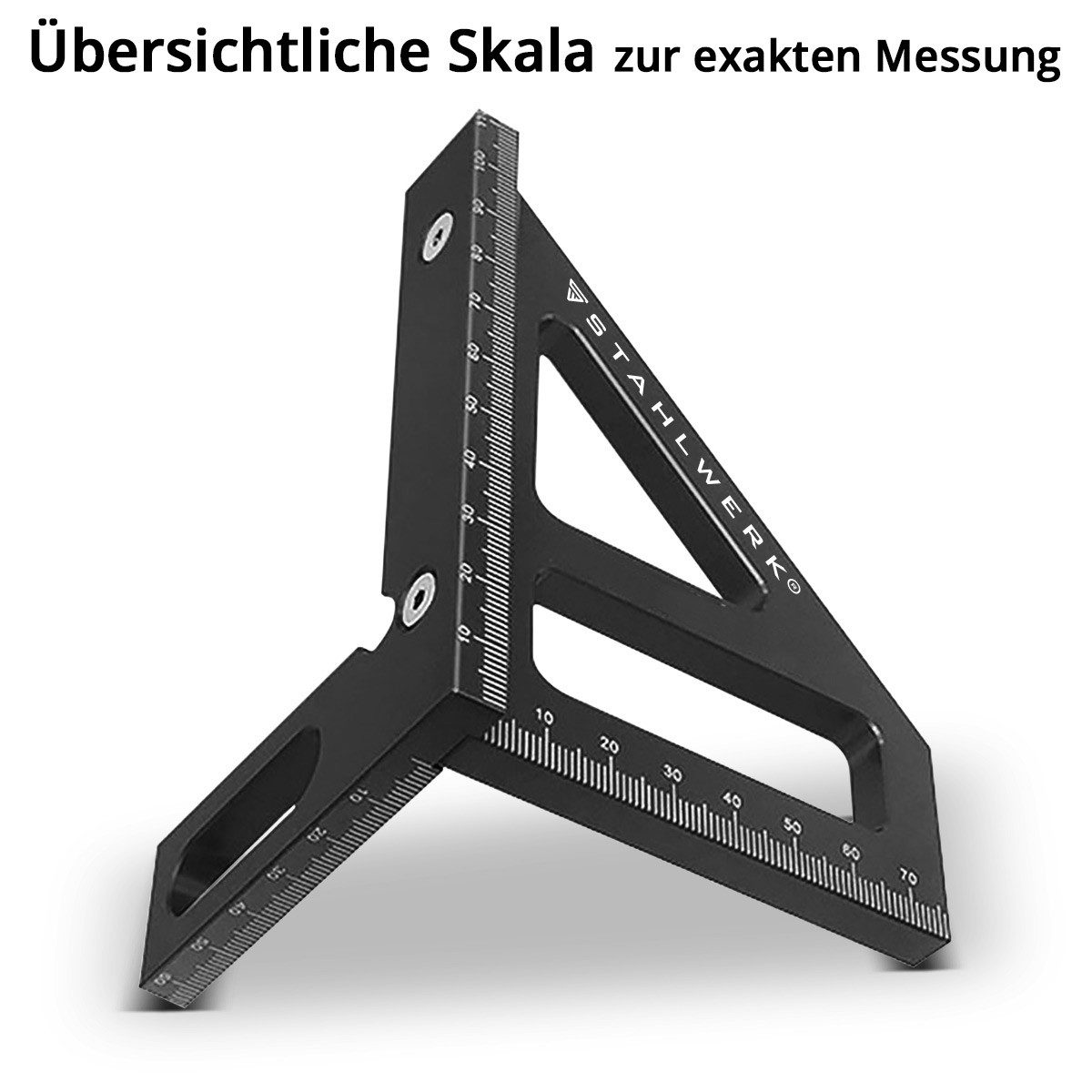

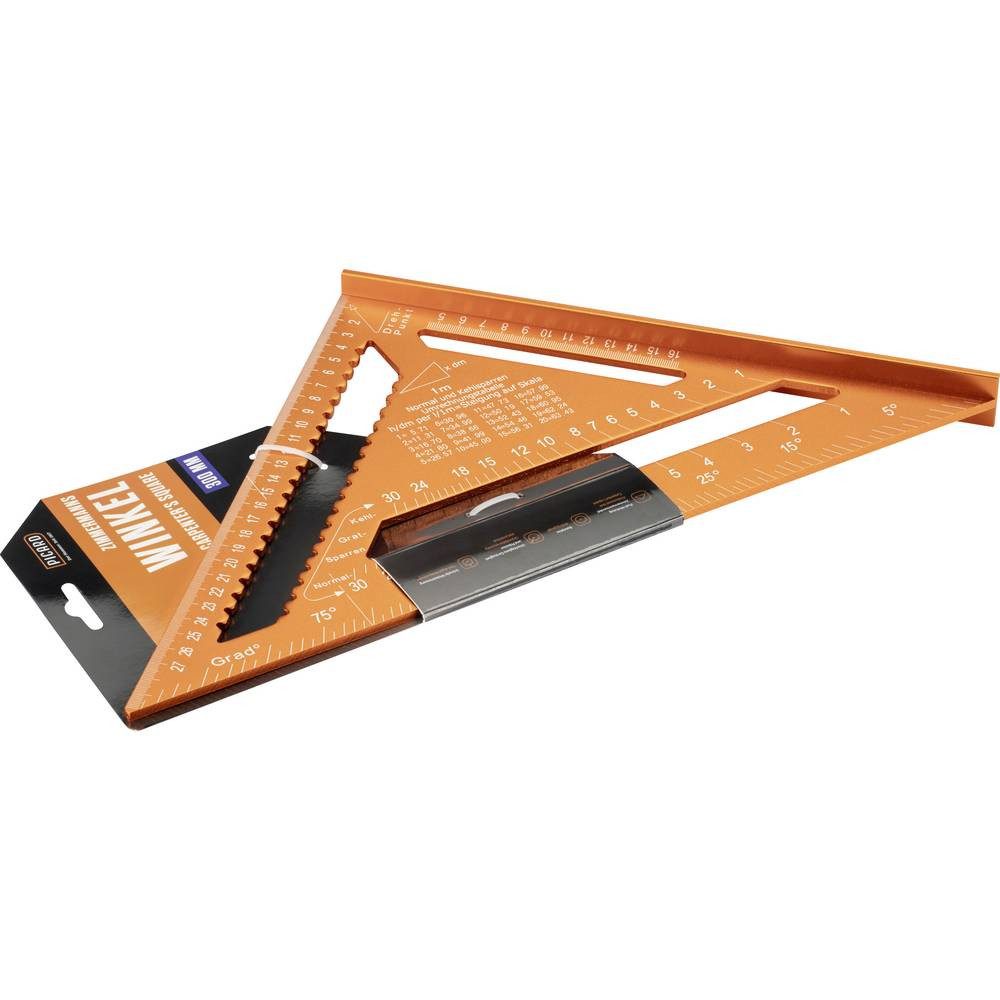

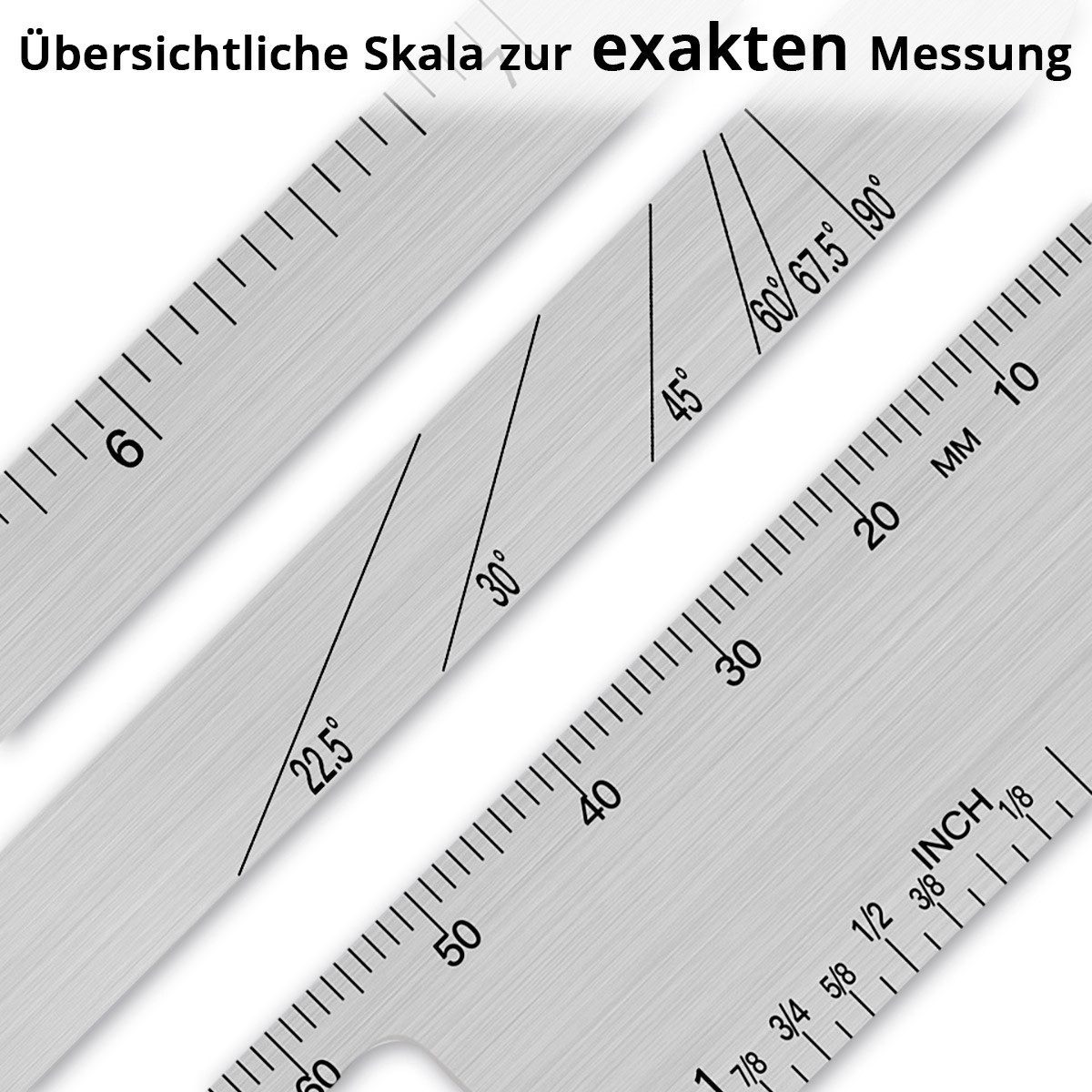

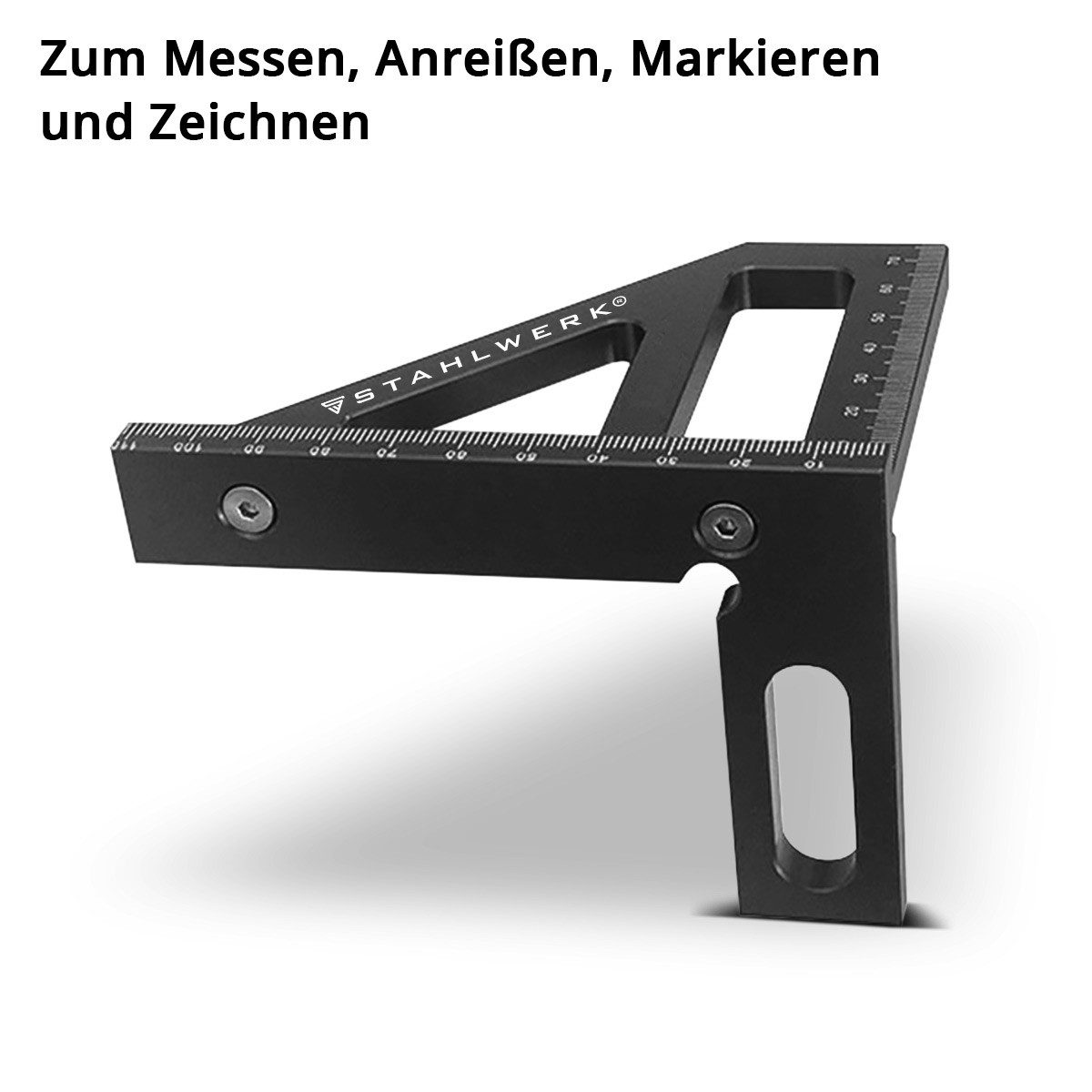

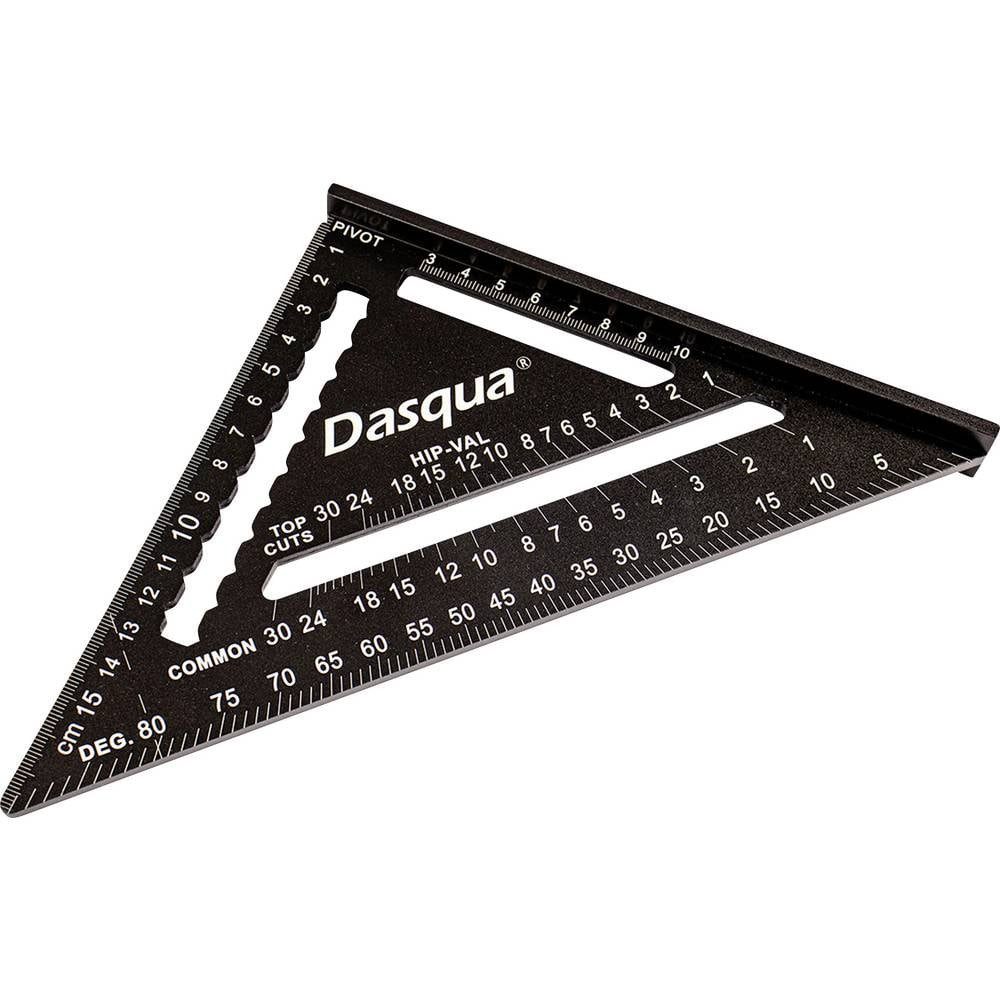

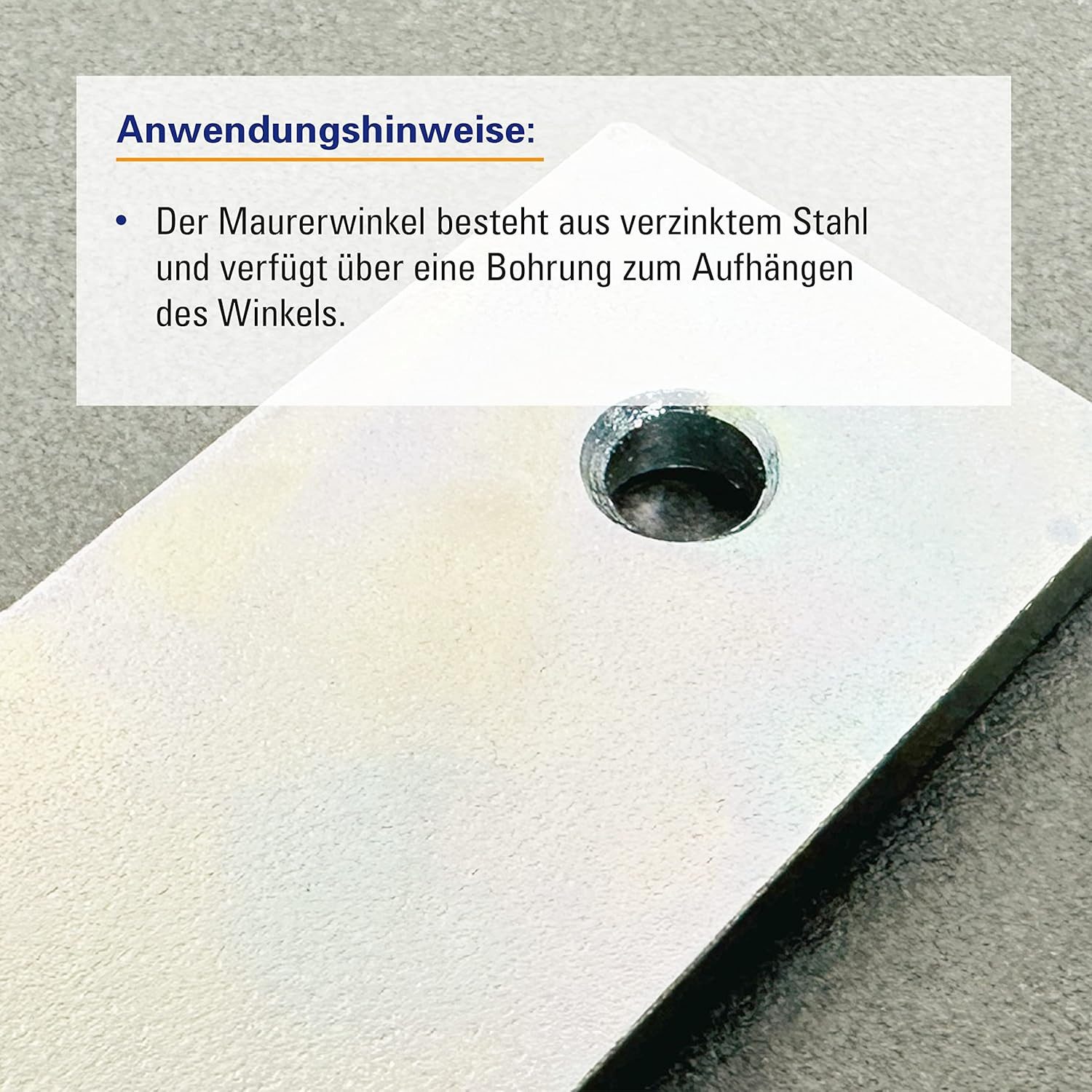

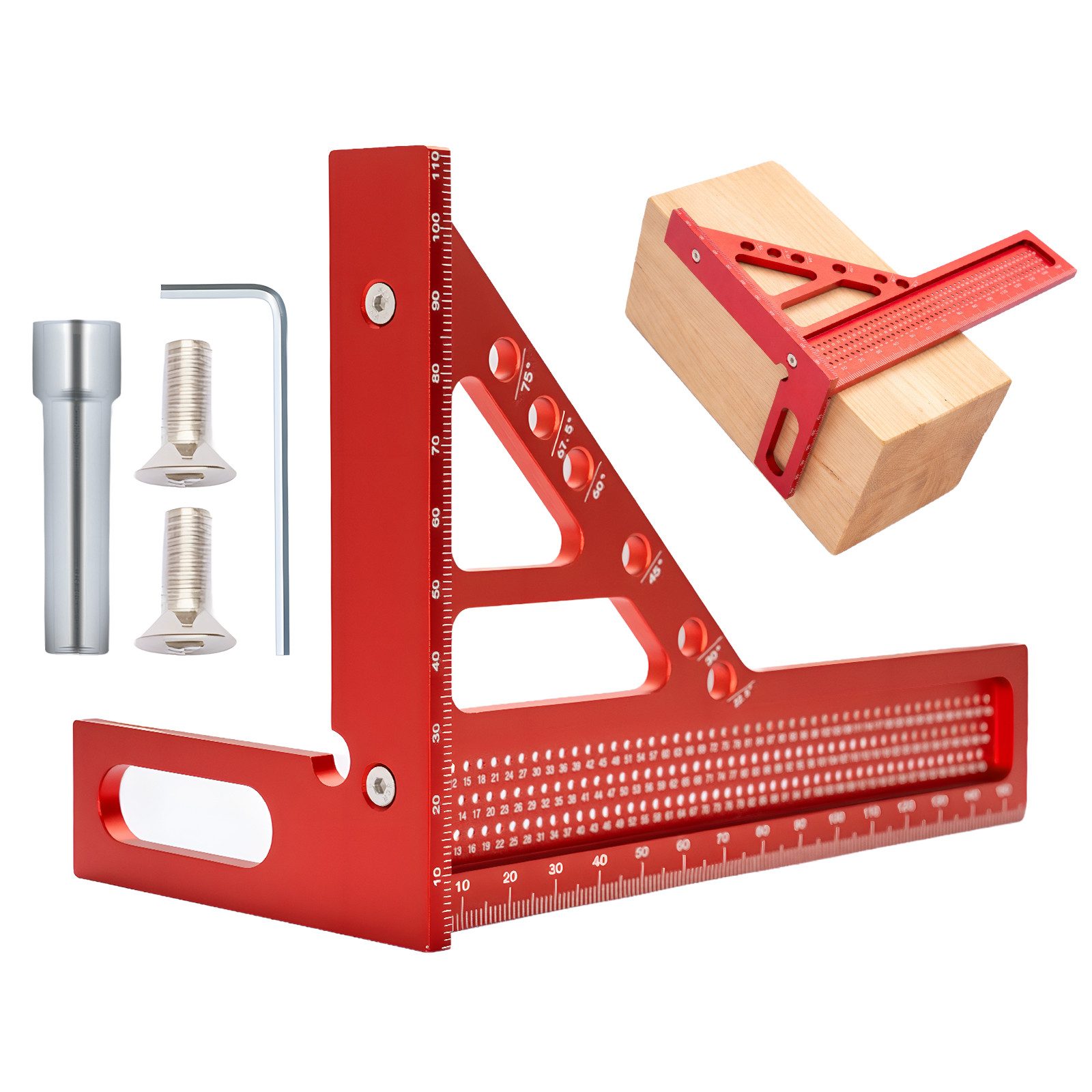

Zum schnellen Erfassen der Werte sollte die Beschriftung eines Winkelmessers kontrastreich und ausreichend groß sein. Für exakte geometrische Messungen ist eine feine Einteilung in Halb- oder Viertelgrade von Vorteil. 90-Grad-Flachwinkel für den handwerklichen Einsatz sind in vielen Ausführungen erhältlich, zum Beispiel mit mehreren Bohrungen zum Anzeichnen von Bohrlöchern, mit einem angeschrägten Schenkel zur schnellen Ermittlung von 45-Grad-Winkeln oder mit einer Messskala für Zentimeter/Millimeter am langen Schenkel.
Material
Lineale für den Einsatz am Schreib- oder Zeichentisch sind meist aus leichtem, transparentem Kunststoff gefertigt. Schlosserwinkel bestehen in der Regel aus rostfreiem Edelstahl oder Aluminium. Für Tischlerwinkel wird meist imprägniertes Holz wie Eiche oder Buche verwendet. Es gibt auch Kombinationen aus Holz und Metall, meist bei hochwertigen Winkelschmiegen.
Welche weiteren Messgeräte brauche ich für DIY-Projekte? 5 Tipps

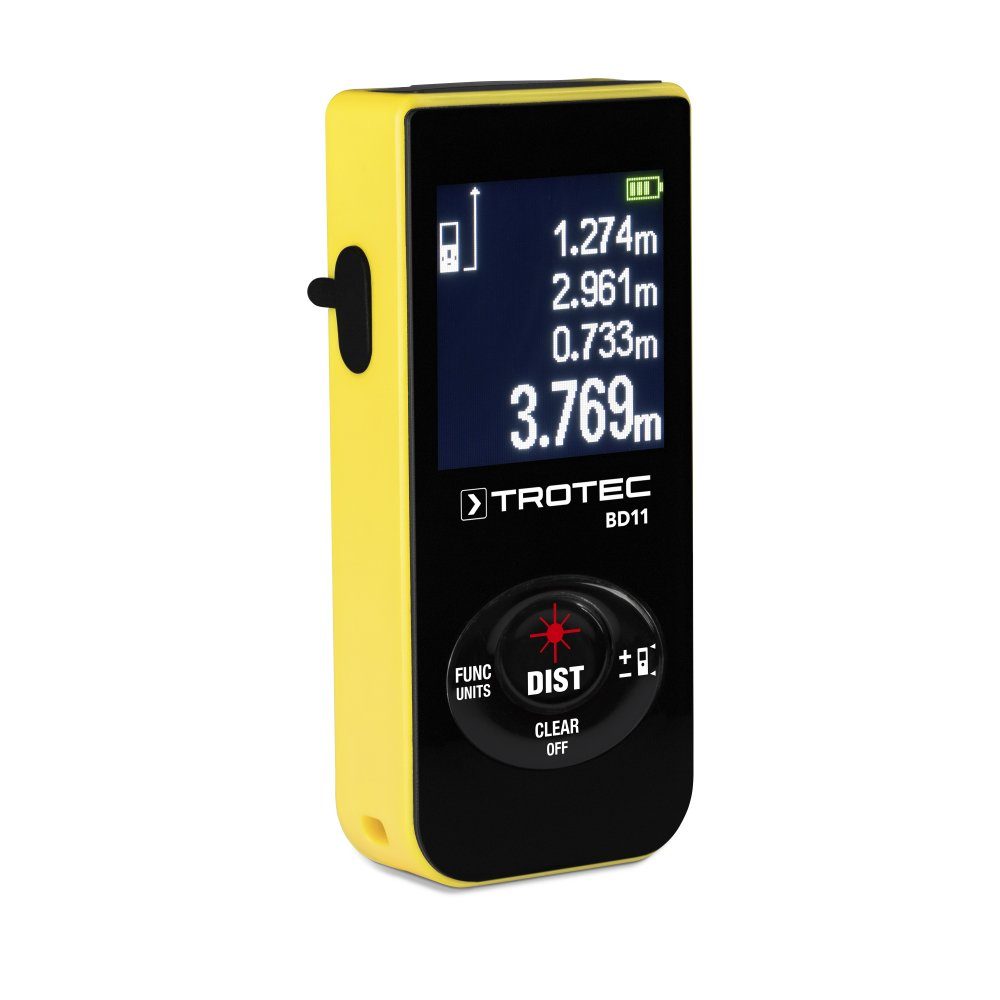

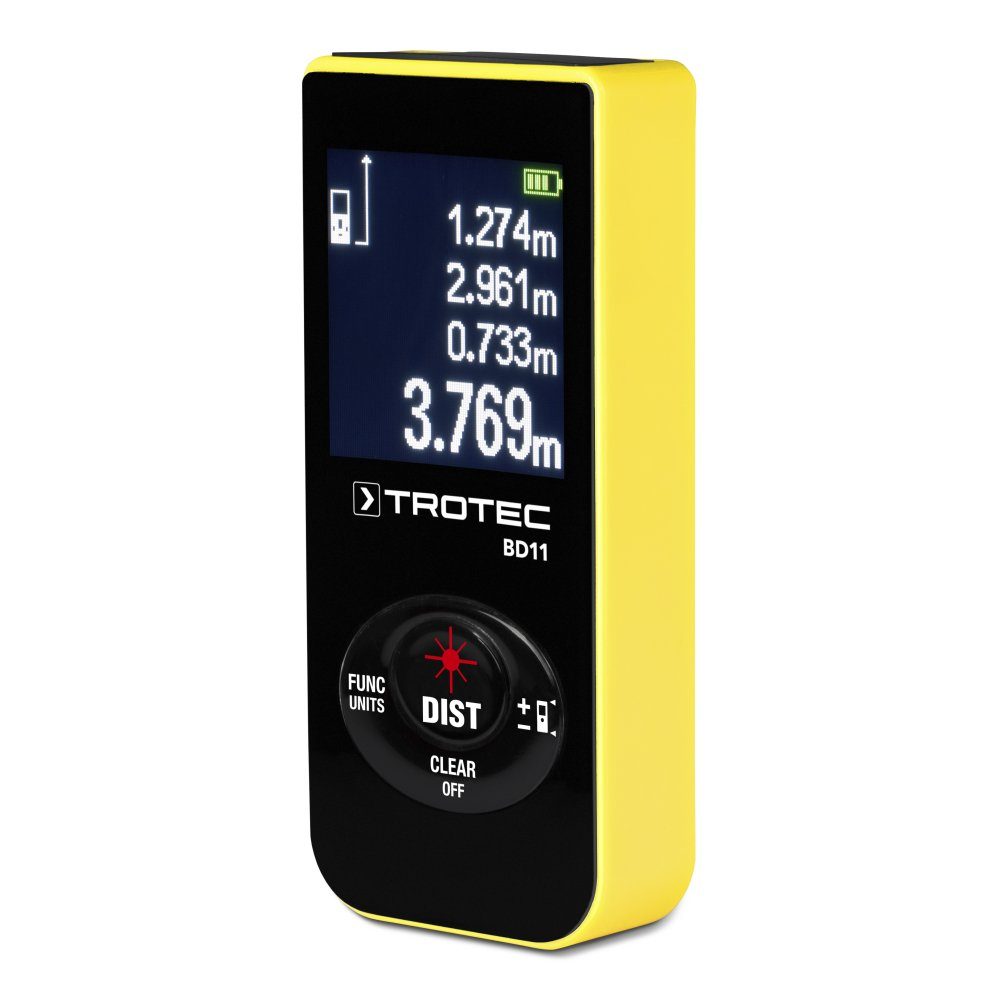

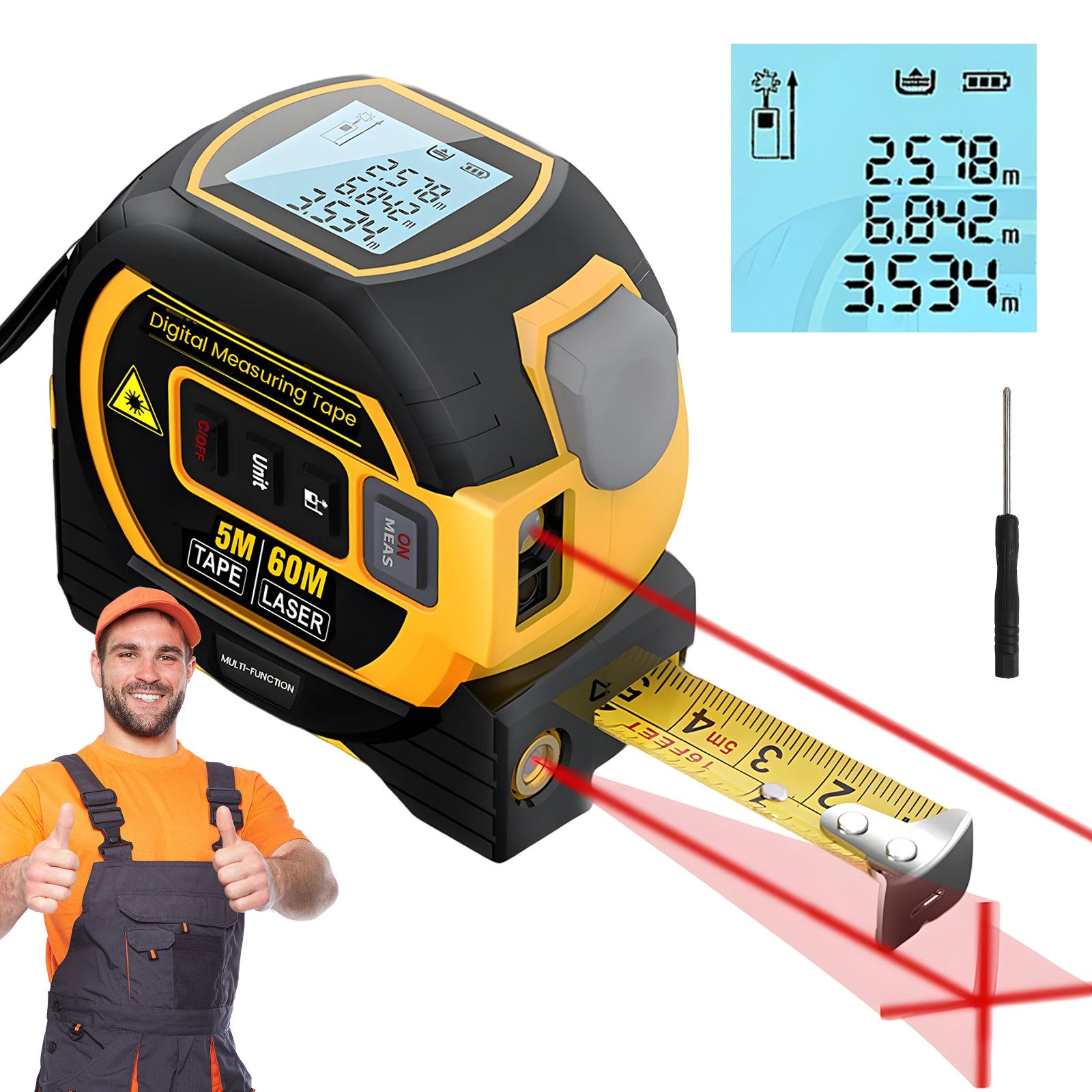

- Entfernungsmesser mit Laser- oder Ultraschall-Technik dienen zum exakten Messen von Distanzen zwischen wenigen Zentimetern und mehreren Metern. Oft ist in solche Geräte eine Funktion zum Messen von Winkeln integriert.
- Mit analogen oder digitalen Wasserwaagen richtest du Werkstücke, Wände oder Rahmen lotrecht zum Boden aus.

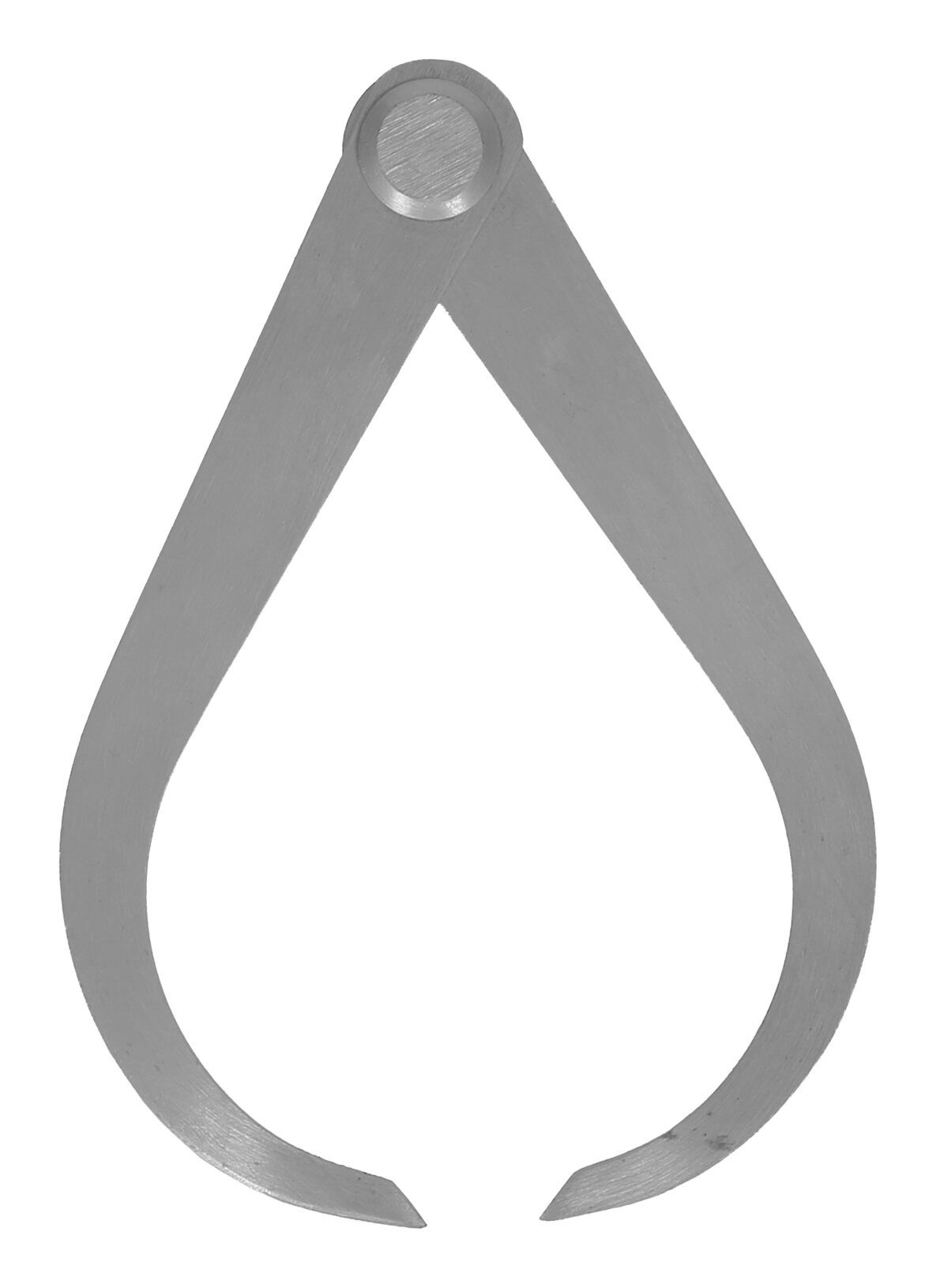

- Mit einer Messlehre kannst du die Größe oder die Stärke von Werkstücken und anderen Gegenständen besonders präzise ermitteln. Solche Lehren gibt es in analoger oder digitaler Ausführung.
- Linienlaser helfen dir beim Ermitteln und Anzeichnen von Abständen an einer Wand, beispielsweise beim Aufstellen von Schränken oder beim Aufhängen von Bilderrahmen.
- Rotationslaser überziehen bis zu vier Wände im Raum mit einem feinen Linienraster, was zum Beispiel die Ermittlung von Oberkanten umlaufender Fliesenbereiche oder farblich abgesetzter Wandbereiche zum Kinderspiel macht.
